Montage und Installation des Abtastkopfes

Montagewinkel
Der Winkel muss eine flache Montagefläche haben und sollte
entsprechend den Installationstoleranzen angepasst werden können;
die Einstellung des Abtastkopfabstands sollte justierbar sein und
der Winkel muss ausreichend steif sein, um ein Verbiegen bzw.
Vibrationen des Abtastkopfes während des Betriebes zu verhindern.

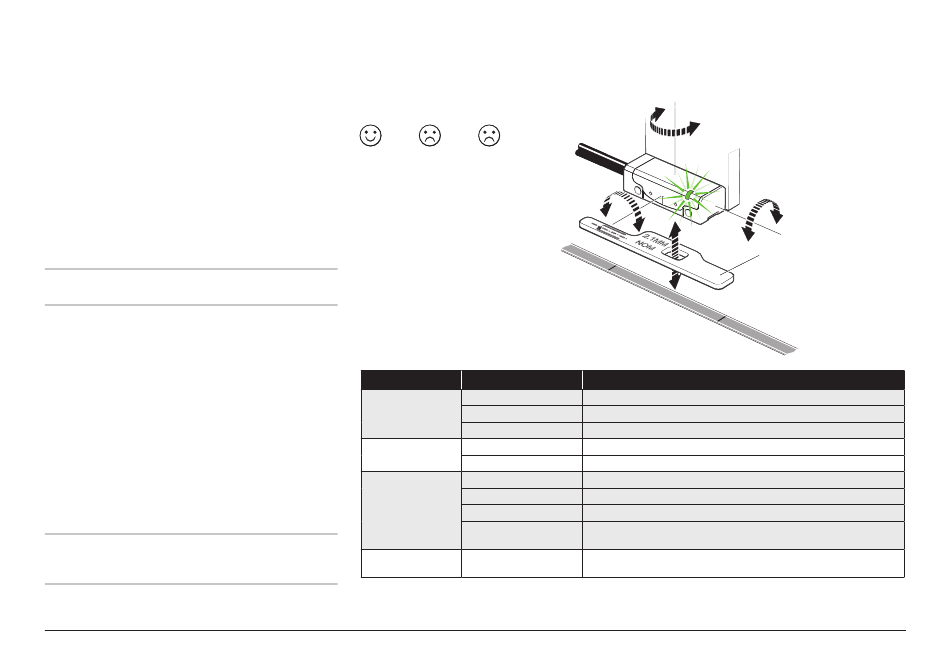

Abtastkopfeinstellung

Stellen Sie sicher, dass die Maßverkörperung, das Lesefenster am
Abtastkopf und die Montageflächen frei von Verschmutzung und
anderen Hindernissen sind.
HINWEIS: Gehen Sie beim Reinigen des Abtastkopfes und der
Maßverkörperung sparsam mit Reinigungsmittel um, nicht darin tränken.
1. Montieren Sie den Abtastkopf mit zwei M2,5-Schrauben
an der Halterung.
2. Die grüne Abstandslehre muss so unter dem Abtastkopf
positioniert werden, dass die Öffnung direkt unter dem
Lesefenster positioniert ist. Dies ist erforderlich, damit die
Einstell-LED funktioniert.
3. Stellen Sie den Abtastkopf so ein, dass die Einstell-LED über
den gesamten Verfahrbereich grün blinkt. Je schneller sie blinkt,
desto optimaler ist die Einstellung.
Das optionale Advanced Diagnostic Tool ADTi-100 (A-6195-0100)
und die entsprechende Software ADT View können
verwendet werden, um die Signalstärke unter schwierigen
Installationsbedingungen zu optimieren. Weitere Informationen
finden Sie unter www.renishaw.com/adt.
HINWEIS: Laden Sie die Werkseinstellungen für die erneute
Installation des Abtastkopfes (siehe 'Wiederherstellen der
Werkseinstellungen' auf Seite 21).
1
Weitere Informationen zur Fehlerdiagnose finden Sie im Abschnitt
18 VIONiC RTLC20-S inkrementelles Wegmesssystem
™
Status der Einstell-LED am Abtastkopf
Grün Orange Rot
blinkend blinkend blinkend
Abtastkopf LED Diagnose
Modus
Installationsmodus Orange blinkend
Einzelblinken blau
Kalibriermodus
Doppelblinken blau
Normaler Betrieb
Kurzzeitiges Erlöschen
Alarm Viermaliges rotes Blinken
'Fehlersuche' auf Seite 22.
Nickwinkel
0° ±1°
1
LED
Grün blinkend Gute Einstellung: für eine optimale Einstellung Blinkfrequenz maximieren
Mangelhafte Einstellung: Den Abtastkopf justieren, bis die LED grün blinkt
Rot blinkend Mangelhafte Einstellung: Den Abtastkopf justieren, bis die LED grün blinkt
Kalibrierung der Inkrementsignale läuft
Kalibrierung der Referenzmarke läuft
Blau
Grün
Rot Mangelhafte Einstellung: Signalpegel zu gering für sicheren Betrieb
(sichtbare Anzeige nur bei Geschwindigkeiten <100 mm/s)
Schwaches Signal, Signalpegel zu hoch oder
Geschwindigkeitsüberschreitung; System im Fehlerzustand
Gierwinkel
0° ±0,4°
Rollwinkel
0° ±0,5°
Grüne Einstelllehre
Abtastkopfabstand 2,1 ±0,15 mm
Status
AGC ein; optimale Einstellung
AGC aus; optimale Einstellung
Referenzmarke erfasst
