Installationshandbuch

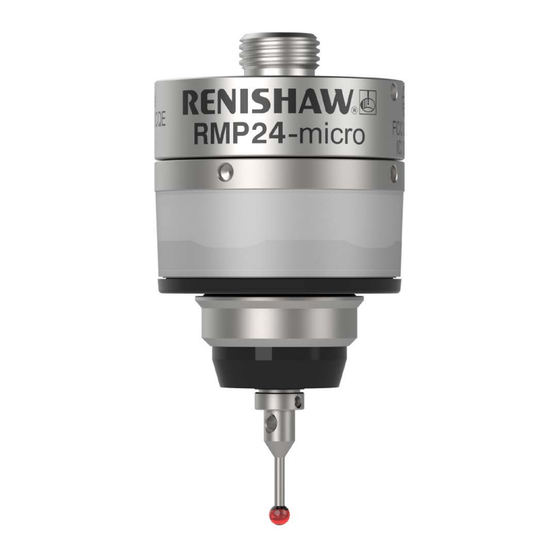

RMP24-micro Funkmesstaster für
Werkzeugmaschinen
www.renishaw.com/rmp24-micro
#renishaw
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Renishaw RMP24-micro

  • Seite 1 Installationshandbuch RMP24-micro Funkmesstaster für Werkzeugmaschinen www.renishaw.com/rmp24-micro #renishaw...
  • Seite 2 Für Complianceinformationen zu diesem Produkt scannen Sie bitte den QR-Code oder besuchen Sie www.renishaw.com/mtpdoc...
  • Seite 3: Inhaltsverzeichnis

    Positionierung von RMP24-micro und RMI-QE ........
  • Seite 4 Paarung RMP24-micro – RMI-QE ........
  • Seite 5: Bevor Sie Beginnen

    App Store ist eine Dienstleistungsmarke der Apple Inc., die in den USA und weiteren Ländern eingetragen ist. Gewährleistung Sofern nicht zwischen Ihnen und Renishaw etwas im Rahmen eines separaten schriftlichen Vereinbarung vereinbart und unterzeichnet wurde, werden die Ausrüstung und/oder Software gemäß den allgemeinen Geschäftsbedingungen von Renishaw verkauft, die Sie zusammen mit dieser Ausrüstung und/oder Software erhalten oder auf Anfrage bei Ihrer lokalen Renishaw Niederlassung erhältlich sind.
  • Seite 6: Patente

    Patente Merkmale des RMP24-micro und anderer ähnlicher Produkte von Renishaw sind durch ein oder mehrere der folgenden Patente und/oder Patentanmeldungen geschützt: CN 117178489 TW I333052 CN 117178490 US 7285935 CN 117223227 US 7665219 EP 1457786 US 7821420 EP 1931936 WO 2022/219305...
  • Seite 7: Lizenzvertrag Zur Rmp24-Micro-Software

    Lizenzvertrag zur RMP24-micro-Software Der RMP24-micro enthält die folgende Drittanbieter-Software: BSD 3-Clause Licence Copyright © 2009 – 2015 ARM LIMITED. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
  • Seite 8: Verwendungszweck

    Verwendungszweck Der RMP24-micro ist ein Miniatur-Spindelmesstaster mit Funksignalübertragung zur automatischen Werkstückprüfung und -einrichtung auf kleinen Bearbeitungszentren. Sicherheitshinweise Informationen für den Benutzer Dieses Produkt wird mit nicht wiederaufladbaren Lithium-Metall-Knopfzellenbatterien geliefert. Beziehen Sie sich auf die Unterlagen des Batterieherstellers für spezifische Richtlinien zu Betrieb, Sicherheit und Entsorgung der Batterien.
  • Seite 9: Betrieb Des Geräts

    Beim Arbeiten mit Werkzeugmaschinen wird ein Augenschutz empfohlen. Der RMP24-micro besitzt ein Plastikfenster. Bei Bruch mit Vorsicht handhaben, um Verletzungen zu vermeiden. Informationen für den Maschinenlieferanten/-installateur Es obliegt dem Maschinenlieferanten, den Anwender über alle Gefahren zu unterrichten, die sich aus dem Betrieb der Ausrüstung ergeben, einschließlich solcher, die in der Renishaw-Produktdokumentation...
  • Seite 10 Leere Seite RMP24-micro: Bevor Sie beginnen...
  • Seite 11: Rmp24-Micro Grundlagen

    RMP24-micro Grundlagen Einführung Der RMP24-micro ist ein Funkmesstaster der neuen Generation, der für Anwendungen mit dem RMI-QE Funksignalempfänger und Interface konzipiert ist. Der RMP24-micro ermöglicht die automatisierte Werkstückprüfung und -einrichtung auf kleinen Multitasking-Maschinen und Bearbeitungszentren. Er ist ideal für den Einsatz auf Bearbeitungszentren, bei denen eine Sichtverbindung zwischen Messtaster und Empfänger nur schwer erreicht werden kann oder...
  • Seite 12: Systeminterface

    Messtaster und der Maschinensteuerung. Nähere Informationen finden Sie im Installationshandbuch RMI-QE Funksignalempfänger und Interface (Renishaw Art. Nr. H-6551-8521). Der RMP24-micro muss mit einem RMI-QE gepaart werden. HINWEIS: Der Messtaster RMP24-micro (Modell RMP24MICQE) ist nicht mit dem älteren RMI Funksignalempfänger und Interface kompatibel. Einstellmethode Trigger Logic™...
  • Seite 13: Triggerfilter

    Messtaster oder RMI-QE erfolgen. HINWEISE: Systeme mit dem RMI-QE können manuell mit bis zu vier RMP24-micro gepaart werden. Alternativ kann die Paarung mit einem RMI-QE auch über ReniKey erfolgen; hierbei handelt es sich um einen Maschinen- Makrozyklus von Renishaw, bei dem das RMI-QE nicht aus- und wieder eingeschaltet werden muss.
  • Seite 14: Rmp24-Micro Abmessungen

    Montageflächen an der Werkzeugaufnahme 14° 14° XY-Überlauf 20,3 Übertragungsfenster 31,4 Abmessungen in mm HINWEISE: Vorgesehene Montageflächen an der Werkzeugaufnahme sind in obiger Zeichnung dargestellt. Aufnahmeschnittstellen größer als 24 mm unterliegen keiner Beschränkung. Maximaler Tasterüberlauf Tasterlänge ±X/±Y RMP24-micro: RMP24-micro Grundlagen...
  • Seite 15: Rmp24-Micro Spezifikationen

    RMP24-micro Spezifikationen Hauptanwendung Prüfen und Einrichten von Werkstücken auf kleinen Bearbeitungszentren und Multitasking-Maschinen. Abmessungen Länge 31,4 mm Durchmesser 24 mm Gewicht (ohne Mit Batterien 36,5 g Werkzeugaufnahme) Ohne Batterien 32,5 g Signalübertragung Funkübertragung mit Frequenzsprungtechnik FHSS (Frequency Hopping Spread Spectrum)
  • Seite 16: Typische Batterielebensdauer

    Die in der obigen Tabelle angeführten Angaben zur Batterielebensdauer beziehen sich auf die Verwendung des Messtasters in Verbindung mit einer RMI-QE Interface-/Empfängereinheit. 1 %-Nutzung = 14 Min./Tag. 5 %-Nutzung = 72 Min./Tag. Die Batterielebensdauer hängt von der Qualität der externen HF-Umgebung ab, in der das Tastsystem betrieben wird. RMP24-micro: RMP24-micro Grundlagen...
  • Seite 17: Systeminstallation

    Systeminstallation Installation des RMP24-micro mit einem RMI-QE RMI-QE Interface Spindel des CNC- Bearbeitungszentrums RMP24-micro Funkmesstaster für Werkzeugmaschinen CNC- Maschinen- steuerung Taster Kabel Werkstück Arbeitsbereich Funkübertragung setzt keine direkte Sichtverbindung zwischen Messtaster und Sender voraus. Die Funkverbindung kann auch durch kleine Öffnungen oder durch ein Fenster an der Werkzeugmaschine erfolgen.
  • Seite 18: Positionierung Von Rmp24-Micro Und Rmi-Qe

    Abbildung. Der Übertragungsbereich zeigt die Übertragung unter Sichtbedingungen. Dies ist für die Funk-Signalübertragung des Messtasters jedoch nicht erforderlich, solange der Weg reflektierender Funkwellen kürzer ist als die 5 m Systemreichweite. Übertragungsbereich bei Verwendung des RMP24-micro mit dem RMI-QE RMP24-micro 75°...
  • Seite 19: Vorbereitung Des Rmp24-Micro Für Den Betrieb

    Vorbereitung des RMP24-micro für den Betrieb Montieren des Tasters 0,05 Nm – 0,15 Nm M-5000-3540 www.renishaw.com/rmp24-micro...
  • Seite 20: Einsetzen Der Batterien

    Nach dem Einsetzen der Batterien zeigt die LED die aktuellen Messtastereinstellungen an (für weitere Informationen siehe Seite 4-1, „Anzeigen der Messtastereinstellungen“). Hakenschlüssel Hakenschlüssel Vor Gebrauch die Batterieisolierung aus dem Batteriefach entfernen. HINWEIS: Bei abgenommenem Batteriefachdeckel ist der Dichtungsschutz nicht gewährleistet. RMP24-micro: Systeminstallation...
  • Seite 21 Hakenschlüssel Hakenschlüssel 1,5 Nm – 2,2 Nm HINWEIS: Stellen Sie sicher, dass der Messtaster nach dem Einsetzen der Batterien kalibriert wird. www.renishaw.com/rmp24-micro...
  • Seite 22: Montieren Des Messtasters An Einer Werkzeugaufnahme

    Montieren des Messtasters an einer Werkzeugaufnahme Hakenschlüssel 1,5 Nm – 2,2 Nm RMP24-micro: Systeminstallation...
  • Seite 23: Kalibrieren Des Rmp24-Micro

    Kalibrieren des RMP24-micro Warum muss der Messtaster kalibriert werden? Der Spindelmesstaster ist ein Teil des Messsystems, das mit der CNC-Steuerung kommuniziert. Jeder Systembestandteil verursacht eine kleine Abweichung zwischen der Antastposition der Tastkugel und der an die Steuerung gemeldeten Position. Ohne Kalibrierung des Messtasters wären diese Abweichungen im Messergebnis enthalten.
  • Seite 24: Kalibrieren In Einem Lehrring Oder An Einer Kalibrierkugel

    Beim Kalibrieren des Messtasters an einer bekannten Bezugsfläche wird die Länge des Messtasters basierend auf dem elektronischen Schaltpunkt bestimmt. Der gespeicherte Wert für die Länge unterscheidet sich von der physikalischen Länge der Messtasterbaugruppe. Außerdem kann der Vorgang automatisch Höhenabweichungen von Maschine und Spannvorrichtung durch Anpassung des gespeicherten Messtasterlängenwertes kompensieren. RMP24-micro: Systeminstallation...
  • Seite 25: Anwendungshinweise

    (Versatz) muss innerhalb (Versatz) muss innerhalb (Versatz) kann nicht der Messzyklen der Messzyklen kompensiert werden. kompensiert werden. kompensiert werden. RMP24-micro Die XY-Position des Die XY-Position des Die XY-Position des Kalibriernormals muss Kalibriernormals kann Kalibriernormals muss bekannt sein. Mit einer unbekannt sein, wenn bekannt sein.
  • Seite 26 Leere Seite 3-10 RMP24-micro: Systeminstallation...
  • Seite 27: Messtasterkonfiguration

    Messtaster in Bereitschaftsmodus (nach 5 Sekunden) HINWEISE: Stellen Sie sicher, dass der Messtaster fest zusammengeschraubt und mit einem Drehmoment zwischen 1,5 Nm und 2,2 Nm angezogen ist. Stellen Sie sicher, dass der Messtaster nach dem Einsetzen der Batterien kalibriert wird. www.renishaw.com/rmp24-micro...
  • Seite 28: Messtaster-Paarungsfunktion

    Nach erfolgter Paarung, angezeigt durch die Blinksequenz hellblau, hellblau, grün, wechselt der Messtaster nach 20 Sekunden in den Bereitschaftsmodus. Wird „Paarungsmodus Ein“ nicht ausgewählt, wechselt der Messtaster nach 120 Sekunden in den Bereitschaftsmodus (für weitere Informationen siehe Seite 4-4, „Paarung RMP24-micro – RMI-QE“). > 5 s Zeichenerklärung...
  • Seite 29: Rmi-Qe Einschalten

    4 Sekunden aus, um „Paarungsmodus aktiv“ erneut auszuwählen. HINWEISE: Stellen Sie sicher, dass der Messtaster fest zusammengeschraubt und mit einem Drehmoment zwischen 1,5 Nm und 2,2 Nm angezogen ist. Stellen Sie sicher, dass der Messtaster nach dem Einsetzen der Batterien kalibriert wird. www.renishaw.com/rmp24-micro...
  • Seite 30: Paarung Rmp24-Micro - Rmi-Qe

    Die Paarung von Messtaster und Empfänger wird über Trigger Logic und Anlegen der Stromversorgung am RMI-QE erreicht. Alternativ kann die Paarung mit dem RMI-QE auch über ReniKey erfolgen; hierbei handelt es sich um einen Maschinen-Makrozyklus von Renishaw, bei dem das RMI-QE nicht aus- und wieder eingeschaltet werden muss.
  • Seite 31 Wird 5 Sekunden lang angezeigt Der Messtaster befindet sich nun im Bereitschaftsmodus und das System ist einsatzbereit. > 20 s HINWEIS: Informationen zur Paarung von bis zu vier Funkmesstastern entnehmen Sie bitte dem Installationshandbuch RMI-QE Funksignalempfänger und Interface (Renishaw Art. Nr. H-6551-8521). www.renishaw.com/rmp24-micro...
  • Seite 32: Ändern Der Messtastereinstellungen Bei Paarung Mit Einem Rmi-Qe

    Zum Beenden den Taster mindestens 120 Sekunden Den Taster ununterbrochen nicht auslenken. auslenken, bis der Ladezustand Zum Beenden den Taster der Batterien am Ende der mindestens 20 Sekunden Prüfsequenz angezeigt wurde. nicht auslenken. Ladezustand der Batterien Batterien gut Batterien schwach oder RMP24-micro: Messtasterkonfiguration...
  • Seite 33 Paarungsfunktion“ nähere Informationen dazu, wie Sie den „Paarungsmodus“ aufrufen. Stellen Sie sicher, dass der Messtaster fest zusammengeschraubt und mit einem Drehmoment zwischen 1,5 Nm und 2,2 Nm angezogen ist. Stellen Sie sicher, dass der Messtaster nach dem Einsetzen der Batterien kalibriert wird. www.renishaw.com/rmp24-micro...
  • Seite 34: Master-Reset-Funktion

    Messtastereinstellungen gelöscht und der Messtaster auf die Standardeinstellungen zurückgesetzt. Nach einem LED-Test kehrt der Messtaster dann zur Trigger Logic zurück und zeigt „Triggerfilter“ an. Gegebenenfalls ist eine weitere Konfiguration mit Trigger Logic nötig, um den Messtaster nach Bedarf einzustellen. > 5 s RMP24-micro: Messtasterkonfiguration...
  • Seite 35 Reset erforderlich ist, lassen Sie den Taster los, während die Status- LED gelb blinkt, und halten Sie den Taster dann nochmals ausgelenkt, bis die LED achtmal gelb geblinkt hat. Systemstatus-LED Die vorherigen Einstellungen wurden gelöscht. Der Messtaster ist jetzt auf die Standardeinstellungen gesetzt. www.renishaw.com/rmp24-micro...
  • Seite 36 Der Messtaster bleibt auch nach Aktivierung der Master-Reset-Funktion mit dem RMI-QE gepaart. Stellen Sie sicher, dass der Messtaster fest zusammengeschraubt und mit einem Drehmoment zwischen 1,5 Nm und 2,2 Nm angezogen ist. Stellen Sie sicher, dass der Messtaster nach dem Einsetzen der Batterien kalibriert wird. 4-10 RMP24-micro: Messtasterkonfiguration...
  • Seite 37: Betriebsmodus

    Der Messtaster beginnt dann, die LED-Prüfsequenz zu durchlaufen (für nähere Informationen siehe Seite 4-1, „Anzeigen der Messtastereinstellungen“. Die Batterien entleeren sich wieder und der Messtaster hört erneut auf zu funktionieren. Wiederum erholen sich die Batterien ausreichend, um den Messtaster mit Strom zu versorgen, und der ganze Ablauf wiederholt sich. www.renishaw.com/rmp24-micro 4-11...
  • Seite 38 Leere Seite 4-12 RMP24-micro: Messtasterkonfiguration...
  • Seite 39: Wartung

    Wartung Die hier beschriebenen Wartungsarbeiten können vom Anwender selbst durchgeführt werden. Eine Demontage und Reparatur von Renishaw-Ausrüstung ist sehr aufwendig und muss von einem autorisierten Renishaw-Servicecenter durchgeführt werden. Teile, die während der Garantiezeit repariert, überholt oder gewartet werden müssen, sind an den Lieferanten zurückzusenden.
  • Seite 40: Wechseln Der Batterien

    Achten Sie beim Wechseln der Batterien auf die Polarität. Achten Sie darauf, dass die Batteriefachdichtung nicht beschädigt wird. Nur spezifizierte Batterien verwenden. Hakenschlüssel Hakenschlüssel VORSICHTSHINWEIS: Leere Batterien müssen gemäß den örtlichen Vorschriften entsorgt werden. Batterien niemals ins Feuer werfen. RMP24-micro: Wartung...
  • Seite 41 Batterietyp CR1632 Lithium-Mangandioxid (3 V), 2 Stück  Panasonic CR1632 Murata HINWEIS: Lithium-Manganoxid-Batterien vom Typ CR1632 sind auch von anderen Herstellern erhältlich. Diese wurden jedoch nicht von Renishaw getestet, sodass der einwandfreie Betrieb des Messtasters nicht garantiert werden kann. www.renishaw.com/rmp24-micro...
  • Seite 42: Ersetzen Der Gummikugel Und Des O-Rings

    Gummikugel eingesetzt, die die Batterien fest in ihrer Position hält. Diese Teile sollten regelmäßig auf Anzeichen von Beschädigung überprüft und gegebenenfalls ersetzt werden. VORSICHTSHINWEIS: Beim Abnehmen des Batteriefachdeckels dürfen weder Kühlmittel noch Schmutz ins Batteriefach gelangen. Hakenschlüssel Hakenschlüssel Gummikugel Schraubendreher (nicht im Lieferumfang) Batteriefachdeckel O-Ring RMP24-micro: Wartung...
  • Seite 43 Hakenschlüssel Hakenschlüssel 1,5 Nm – 2,2 Nm www.renishaw.com/rmp24-micro...
  • Seite 44 Leere Seite RMP24-micro: Wartung...
  • Seite 45: Fehlersuche

    Auswahlfehler bei RMI-QE. Fehleranzeige des Interface überprüfen und korrigieren. Der Messtaster kollidiert. Kollision beim Verfahren des Messsoftware prüfen. Messtasters mit dem Werkstück. Messtasterlängenkorrektur fehlt. Messsoftware prüfen. Falls sich mehrere Messtaster an Interface-Verkabelung oder der Maschine befinden, falscher Teileprogramm prüfen. Messtaster aktiviert. www.renishaw.com/rmp24-micro...
  • Seite 46 Informationen siehe nicht den Status-LEDs Seite 3-2, „Übertragungsbereich“. Übertragungsbereichs des RMI-QE. des RMI-QE. Messtaster von Metall umgeben/ Installation überprüfen. abgeschirmt. Messtaster und RMI-QE sind nicht RMP24-micro und RMI-QE paaren; gepaart. für weitere Informationen siehe Seite 4-4, „Paarung RMP24-micro – RMI-QE“. RMP24-micro: Fehlersuche...
  • Seite 47 Position des RMI-QE überprüfen; Übertragungsbereichs. für weitere Informationen siehe Seite 3-2, „Übertragungsbereich“. Batterien leer. Batterien wechseln. Messtaster und RMI-QE sind nicht RMP24-micro und RMI-QE paaren; gepaart. für weitere Informationen siehe Seite 4-4, „Paarung RMP24-micro – RMI-QE“. Messtasterauswahl-Fehler. Sicherstellen, dass ein Funkmesstaster funktioniert und am RMI-QE richtig ausgewählt ist.
  • Seite 48 Leere Seite RMP24-micro: Fehlersuche...
  • Seite 49: Teileliste

    Set RMP24-micro O-Ring- und A-6906-0351 Gummikugel (1 Stück) und O-Ring-Dichtung (1 Stück) für den Gummikugel-Set Batteriefachdeckel. RMP24-micro Dokumentation. Diese kann von unserer Website unter www.renishaw.com heruntergeladen werden. RMI-QE H-6551-8521 Installationshandbuch: Benutzerinformation zur Einrichtung des RMI-QE. Taster H-1000-3200 Technische Daten: Taster und Zubehör – oder besuchen Sie unseren Online-Shop unter www.renishaw.com/shop.
  • Seite 50 #renishaw © 2023–2024 Renishaw plc. Alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Renishaw weder ganz noch teilweise kopiert oder reproduziert werden oder auf irgendeine Weise auf ein anderes Medium oder in eine andere Sprache übertragen werden.
