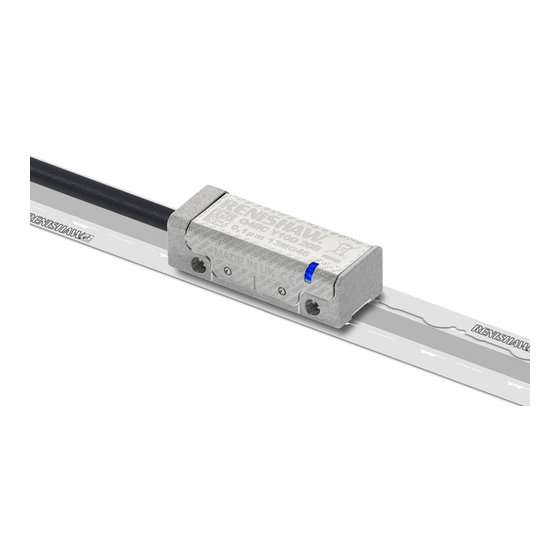

Renishaw QUANTiC RTLC40/FASTRACK Installationshandbuch
Inkrementelles wegmesssystem
Vorschau ausblenden
Andere Handbücher für QUANTiC RTLC40/FASTRACK:
- Installationshandbuch (26 Seiten)
Verwandte Anleitungen für Renishaw QUANTiC RTLC40/FASTRACK
Inhaltszusammenfassung für Renishaw QUANTiC RTLC40/FASTRACK

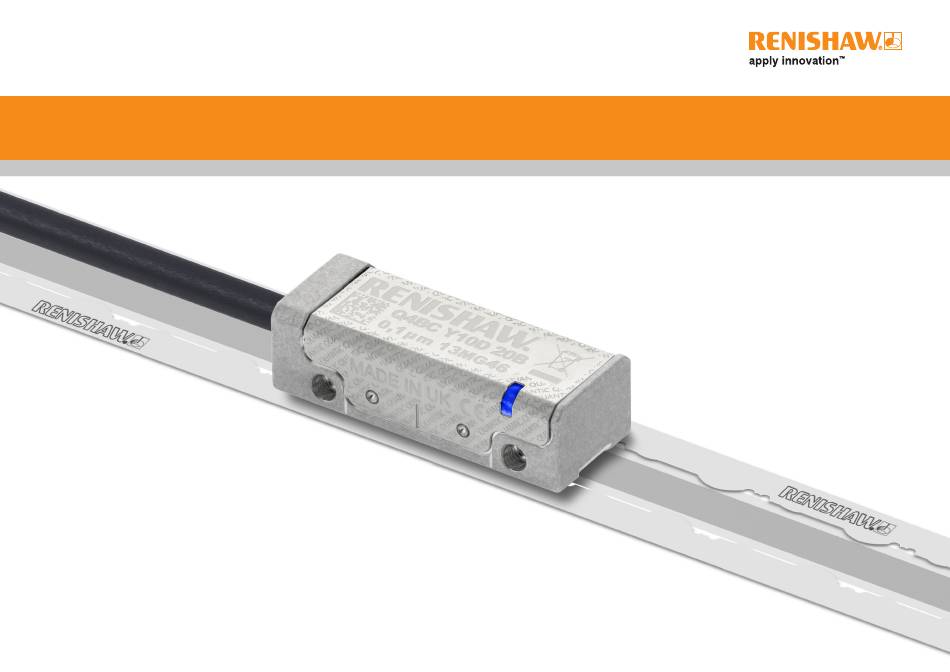

- Seite 1 Installationshandbuch M-9417-9249-01-A RSLM hochgenaues Wegmesssystem QUANTiC RTLC40/FASTRACK inkrementelles Wegmesssystem ™ ™...
-
Seite 2: Inhaltsverzeichnis
Lagerung und Handhabung Installationszeichnung für QUANTiC Abtastköpfe RTLC40/FASTRACK Installationszeichnung RTLC40/FASTRACK Installation Maßbandreferenz Installation des Referenzmarkenselektors und der Endschaltermagneten QUANTiC Quickstart-Handbuch Montage und Installation des Abtastkopfes Systemkalibrierung Fehlersuche Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen RTLC40 Maßband – Spezifikationen FASTRACK Technische Spezifikation Referenzmarke Endschalter QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 3: Produktkonformität
Produktkonformität Haftungsausschluss Renishaw plc erklärt, dass QUANTiC den geltenden Normen und Vorschriften entspricht. Eine Kopie der EU-Konformitätserklärung erhalten Sie auf unserer Website unter www.renishaw.de/productcompliance RENISHAW IST UM DIE RICHTIGKEIT UND AKTUALITÄT DIESES DOKUMENTS BEMÜHT, ÜBERNIMMT FCC-Konformität JEDOCH KEINERLEI ZUSICHERUNG BEZÜGLICH DES INHALTS. EINE HAFTUNG ODER GARANTIE FÜR DIE AKTUALITÄT, RICHTIGKEIT UND VOLLSTÄNDIGKEIT DER ZUR VERFÜGUNG GESTELLTEN... -
Seite 4: Lagerung Und Handhabung
+70 °C +70 °C RTLC40 – 50 mm −20 °C 0 °C FASTRACK – 200 mm HINWEIS: Vergewissern Sie sich, 95% relative Luftfeuchtigkeit (nicht kondensierend) nach dass das Klebeband auf der Außenseite EN 60068-2-78 des Biegeradius angebracht ist. QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 5: Installationszeichnung Für Quantic Abtastköpfe
2× durchgängig, angesenkt auf Ø3 x 2,3 tief, beide Seiten. † Optische Mittellinie HINWEIS: Die empfohlene Einschraubtiefe beträgt 5 mm (7,5 mm inkl. Senkung), mit einem empfohlenen Drehmoment zwischen 0,25 Nm und 0,4 Nm. Größe der Montageflächen. † Wert gemessen vom Installationsuntergrund QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 6: Rtlc40/Fastrack Installationszeichnung
HINWEISE: Empfohlene FASTRACK Mindestlänge = 100 mm. Die Positionen des Referenzmarkenselektors und der Endschalter sind richtig für die dargestellte Ausrichtung des Abtastkopfes. Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 7: Rtlc40/Fastrack Installation
Tuch. Separator Kit (A-9589-0122) wie dargestellt entfernt werden. HINWEIS: Warten Sie mindestens 20 Minuten, damit FASTRACK seine Haftkraft aufbauen kann, bevor Sie das Mittelstück entfernen. WICHTIG: Tragen Sie während dieses Arbeitsgangs Sicherheitshandschuhe, um Schnittverletzungen vorzubeugen. QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 8: Maßbandreferenz
HINWEIS: Tragen Sie nur Loctite 435 in Reinigen Sie FASTRACK und das diesen Spalten auf, um eine optimale Haftung Maßband mithilfe eines faserfreien Tuchs zu gewährleisten. Loctite 435 fließt unter das Maßband, um dort eine feste Verbindung zu erzeugen. QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 9: Installation Des Referenzmarkenselektors Und Der Endschaltermagneten
HINWEIS: Externe Magnetfelder von mehr als 6 mT Stärke HINWEIS: Die Positionen des Referenzmarkenselektors Ausgewählte IN-TRAC und des Endschaltergebers sind richtig für die in der Nähe des Abtastkopfes können zu Fehlauslösungen Referenzmarke dargestellte Ausrichtung des Abtastkopfes. der Endschalter- und Referenzsensoren führen. Q-Endschaltermagnet QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 10: Quantic Quickstart-Handbuch
Weitere Informationen finden Sie in der „Advanced Diagnostic Tool ADTi-100 und ADT View Software Quickstart-Anleitung“ (M-6195-9322) und dem „Advanced Diagnostic Tool ADTi-100 und ADT View Software Benutzerhandbuch“ (M-6195-9414). † Die Software kann kostenlos unter www.renishaw.de/adt heruntergeladen werden. QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 11: Montage Und Installation Des Abtastkopfes
0° ± 0,9° Status der Einstell-LED am Abtastkopf Grün Orange blinkend blinkend blinkend Rollwinkel 0° ± 0,8° Nickwinkel 0° ± 1° Abstand zwischen Abtastkopf und FASTRACK 1,9 ±0,17 mm WICHTIG: Verwenden Sie die schwarze Abstandslehre mit RTLC/FASTRACK QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 12: Systemkalibrierung
AGC-Funktionen können auch mithilfe des optionalen ADTi-100 und der ADT View Software ausgeführt werden. Die Werkseinstellungen sollten bei einer erneuten Installation oder falls die Kalibrierung dauerhaft Weitere Informationen finden Sie unter www.renishaw.de/adt. fehlschlägt wiederhergestellt werden. Vergewissern Sie sich, dass eine optimale Signalstärke entlang des gesamten Verfahrwegs hergestellt Zur Wiederherstellung der Werkseinstellungen: wurde, sodass die LED grün blinkt. -
Seite 13: Fehlersuche
LED am Abtastkopf selbst nach Sicherstellen, dass Sie den Abtastkopf mehrmals über die gewählte Referenzmarke fahren mehrfachem Überfahren der Referenzmarke doppelt blau Orientierung des Abtastkopfes/Selektors prüfen Sicherstellen, dass das Lesefenster am Abtastkopf und das Maßband sauber sind und keine Verunreinigungen aufweisen QUANTiC RTLC40/FASTRACK Installationshandbuch... - Seite 14 Kalibrieren Sie das System und stellen Sie dabei sicher, dass sowohl Schritt 1 und Schritt 2 abgeschlossen werden ausgegeben Referenzmarken sind entweder B oder F, werden (siehe Seite 10) „Alle Referenzmarken werden ausgegeben“ Sicherstellen, dass Sie die Referenzmarke kalibrieren, die zur Referenzierung Ihres Systems kalibriert wurde, da nur diese Referenzmarke garantiert phasensynchron bleibt QUANTiC RTLC40/FASTRACK Installationshandbuch...
-
Seite 15: Ausgangssignale
90,0 8,53 4,27 1,71 0,853 0,427 6,91 3,45 1,38 0,691 0,345 5,37 2,69 1,07 0,537 0,269 18,13 3,63 1,81 0,73 0,363 0,181 9,06 4,53 0,91 0,45 0,18 0,091 0,045 1038 Bei einem Abtastkopf mit 1 m Kabel. QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 16: Elektrische Anschlüsse
– Abtastkopf-Geschwindigkeit für einen zuverlässigen Betrieb zu hoch >15 ms 100R E− oder Tri-State Alarm 100nF Durch differenziell übertragene Signale erzwungener hochohmiger Zustand für >15 ms, wenn ein Alarmzustand vorliegt. † Invertierte Signale sind aus Übersichtsgründen nicht dargestellt QUANTiC RTLC40/FASTRACK Installationshandbuch... -
Seite 17: Allgemeine Spezifikationen
Montage Selbstklebende Rückseite Renishaw-Niederlassung Referenzmarke Die Messsysteme von Renishaw wurden entwickelt, um den entsprechenden EMV Standards Vom Anwender gewählte, direkt in der Inkrementinformation zu genügen. Für vollständige EMV müssen sie vorschriftsmäßig installiert werden Besondere integrierte IN-TRAC Referenzmarke. Bidirektional wiederholgenau. Aufmerksamkeit muss dabei den Schirmungsmaßnahmen gelten. - Seite 18 Renishaw behält sich das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. RENISHAW und das Messtaster-Symbol, wie sie im RENISHAW-Logo verwendet werden, sind eingetragene Marken von Renishaw plc im Vereinigten Königreich und anderen Ländern. apply innovation sowie Namen und Produktbezeichnungen von anderen Renishaw Produkten sind Schutzmarken von Renishaw plc und deren Niederlassungen.
