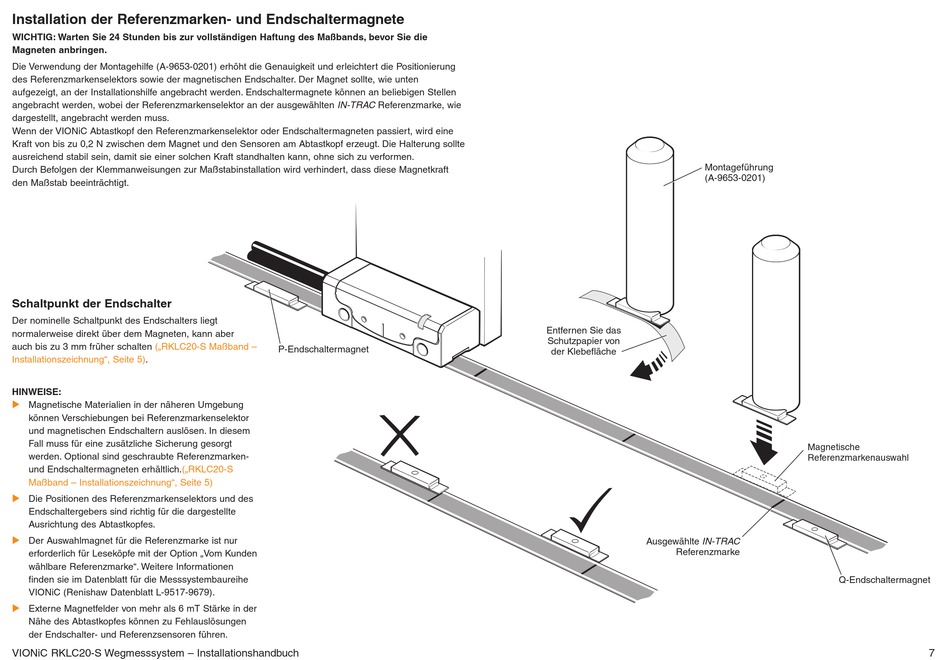

Installation der Referenzmarken- und Endschaltermagnete
WICHTIG: Warten Sie 24 Stunden bis zur vollständigen Haftung des Maßbands, bevor Sie die
Magneten anbringen.
Die Verwendung der Montagehilfe (A-9653-0201) erhöht die Genauigkeit und erleichtert die Positionierung
des Referenzmarkenselektors sowie der magnetischen Endschalter. Der Magnet sollte, wie unten
aufgezeigt, an der Installationshilfe angebracht werden. Endschaltermagnete können an beliebigen Stellen
angebracht werden, wobei der Referenzmarkenselektor an der ausgewählten IN-TRAC Referenzmarke, wie
dargestellt, angebracht werden muss.
Wenn der VIONiC Abtastkopf den Referenzmarkenselektor oder Endschaltermagneten passiert, wird eine
Kraft von bis zu 0,2 N zwischen dem Magnet und den Sensoren am Abtastkopf erzeugt. Die Halterung sollte
ausreichend stabil sein, damit sie einer solchen Kraft standhalten kann, ohne sich zu verformen.
Durch Befolgen der Klemmanweisungen zur Maßstabinstallation wird verhindert, dass diese Magnetkraft
den Maßstab beeinträchtigt.
Schaltpunkt der Endschalter
Der nominelle Schaltpunkt des Endschalters liegt
normalerweise direkt über dem Magneten, kann aber
auch bis zu 3 mm früher schalten
(„RKLC20-S Maßband –
Installationszeichnung", Seite
5).
HINWEISE:
X
Magnetische Materialien in der näheren Umgebung
können Verschiebungen bei Referenzmarkenselektor
und magnetischen Endschaltern auslösen. In diesem
Fall muss für eine zusätzliche Sicherung gesorgt
werden. Optional sind geschraubte Referenzmarken-
und Endschaltermagneten
erhältlich.(„RKLC20-S
Maßband – Installationszeichnung", Seite 5)
X
Die Positionen des Referenzmarkenselektors und des
Endschaltergebers sind richtig für die dargestellte
Ausrichtung des Abtastkopfes.
X
Der Auswahlmagnet für die Referenzmarke ist nur
erforderlich für Leseköpfe mit der Option „Vom Kunden
wählbare Referenzmarke". Weitere Informationen
finden sie im Datenblatt für die Messsystembaureihe
VIONiC (Renishaw Datenblatt L-9517-9679).
X
Externe Magnetfelder von mehr als 6 mT Stärke in der
Nähe des Abtastkopfes können zu Fehlauslösungen
der Endschalter- und Referenzsensoren führen.
VIONiC RKLC20-S Wegmesssystem – Installationshandbuch
P-Endschaltermagnet
Montageführung
(A-9653-0201)
Entfernen Sie das
Schutzpapier von
der Klebefläche
Ausgewählte IN-TRAC
Referenzmarke
Magnetische
Referenzmarkenauswahl
Q-Endschaltermagnet
7
