Renishaw QUANTiC RKLC40-S Installationsanleitung Seite 14

Anbringen des RKLC40-S Maßbands
1. Planen Sie vor der Installation genügend Zeit für die Temperaturangleichung von Maßband
und Installationsfläche ein.
HINWEIS: Für eine korrekte thermische Fixierung des RKLC40-S Maßbands sollte es in
einem Temperaturbereich zwischen +10 °C und +35 °C installiert werden.
2. Markieren Sie den Startpunkt des Maßbands auf der Installationsfläche – achten
Sie dabei auf genügend Platz für die Endklemmen (siehe
Installationszeichnung' auf Seite 11).
3. Reinigen und entfetten Sie den Untergrund gründlich mit den empfohlenen Reinigungsmitteln
(siehe 'Lagerung und Handhabung' auf Seite 8). Lassen Sie die Installationsfläche vor der
Anbringung des Maßbands trocknen.

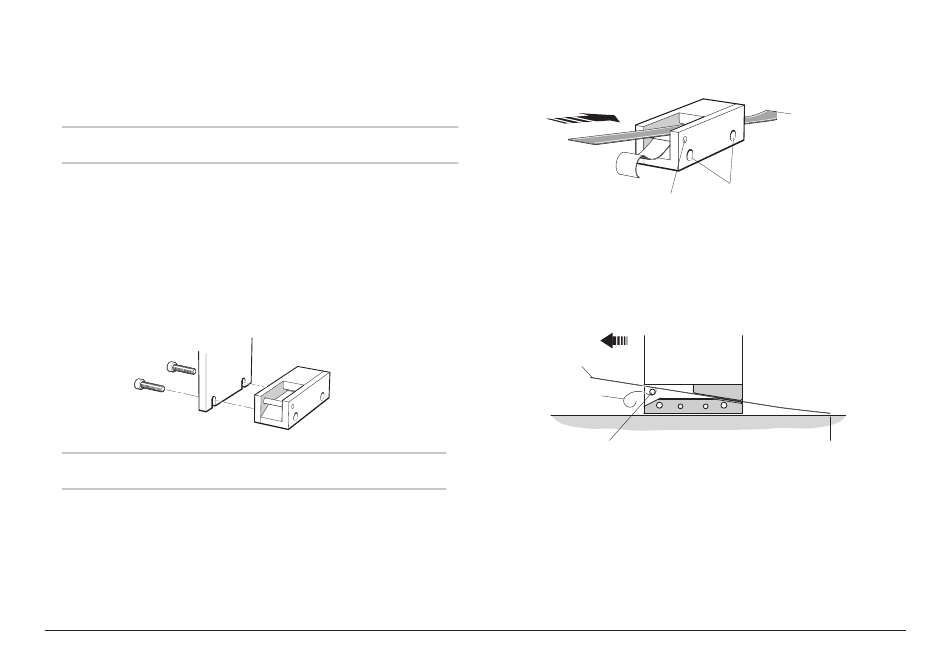

4. Befestigen Sie die Montagehilfe für das Maßband am Montagewinkel des Abtastkopfes.
Setzen Sie die mit dem Abtastkopf gelieferte grüne Abstandlehre zwischen die Montagehilfe
und die Installationsfläche, um die nominale Höhe einzustellen.
HINWEIS: Die Montagehilfe für das Maßband kann nach beiden Seiten ausgerichtet
werden, um die Installation des Maßbands zu vereinfachen.
5. Verfahren Sie die Achse auf den Startpunkt des Maßbands. Lassen Sie dabei genug Platz,
um das Maßband durch die Montagehilfe führen zu können, wie unten dargestellt.
6. Ziehen Sie ein Stück vom Schutzfolie ab und legen Sie das Maßband bis zum Startpunkt in
die Montageführung ein. Vergewissern Sie sich, dass die Schutzfolie unter Splitter-Schraube
an der Montagehilfe nach außen geführt wird.
14 QUANTiC RKLC40-S inkrementelles Wegmesssystem
™
'RKLC40-S Maßband –
Splitter-Schraube
7. Drücken Sie das Maßbandende mithilfe eines sauberen, trockenen, faserfreien Tuches mit
den Fingern fest, um sicherzustellen, dass es gut auf dem Untergrund haftet.
8. Führen Sie die Montagehilfe langsam und gleichmäßig über die gesamte Verfahrachse.
Ziehen Sie dabei mit der Hand die Schutzfolie ab. Achten Sie darauf, dass sich die Folie nicht
unter der Montagehilfe verfängt.
Richtung der Maßbandinstallation
RTLC40-S
Schutzfolie
Splitter-Schraube
9. Drücken Sie das Maßband während der Installation durch leichten Fingerdruck fest, um
sicherzustellen, dass es gut auf dem Untergrund haftet.
10. Nehmen Sie die Montageführung ab und drücken Sie das noch lose Maßband von Hand fest.
11. Das Maßband ist mit einem sauberen, trockenen, faserfreien Tuch über die gesamte
Maßbandlänge mit den Fingern festzudrücken.
12. Säubern Sie das Maßband mit den Reinigungstüchern von Renishaw oder einem sauberen,
trockenen, fusselfreien Tuch.
13. Bringen Sie die Endklemmen an (siehe
Startposition
M2,5 Montagebohrungen
Startposition
'Anbringen der Endklemmen' auf Seite 15).
