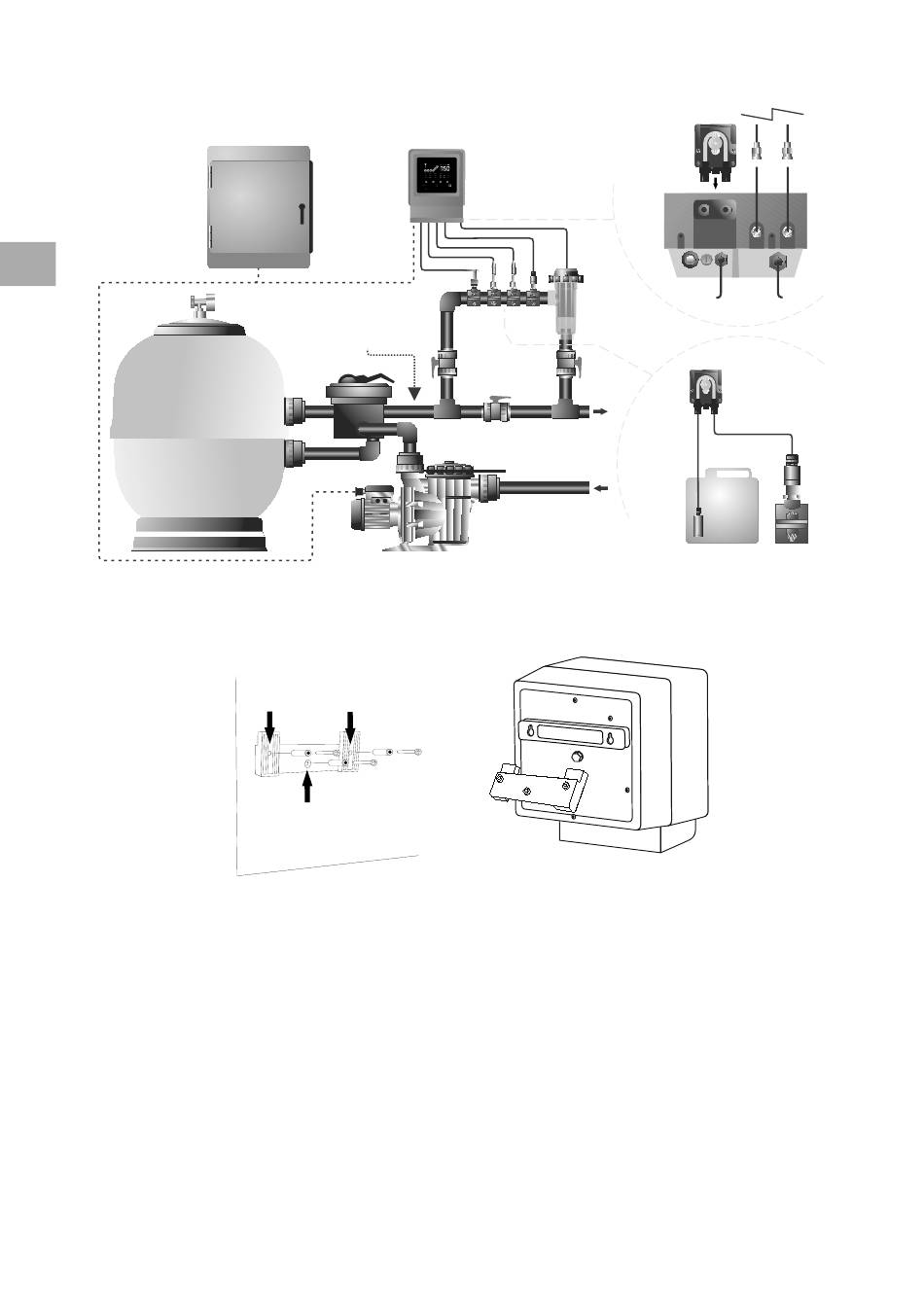

7. Diagrama de Instalación
ES
Nota: Este esquema representa una instalacion de un modelo eescalable con todas las opciones instaladas. Este esquema puede variar dependiendo del modelo adquirido.
8. Instalación del equipo en mural
- La unidad de control debe ser instalada siempre de forma VERTICAL y sobre una superficie lisa de pared. Además debe
de estar lo suficientemente alejada de la célula de forma que no pueda sufrir salpicaduras de agua de forma accidental.
- La célula debe instalarse siempre de forma VERTICAL y sobre el suelo como se muestra en el diagrama de instalación
recomendada.
- Para garantizar su buen estado de conservación, debe procurarse instalar siempre el equipo en un lugar seco y bien
ventilado de la sala de máquinas. Se recomienda no instalar la unidad de control a la intemperie.
- La conexión de la unidad de control a la red eléctrica debe efectuarse en el cuadro de maniobra de la depuradora de forma
que la bomba y el sistema se conecten simultáneamente.
De manera especial, evite la formación de ambientes corrosivos debidos a las soluciones minoradoras del pH
(concretamente las formuladas con ácido clorhídrico "HCl"). No instale el clorador salino cerca de los lugares de
almacenamiento de estos productos. Para este fin, recomendamos encarecidamente el uso de productos basados en
bisulfato sódico o ácido sulfúrico diluido.
