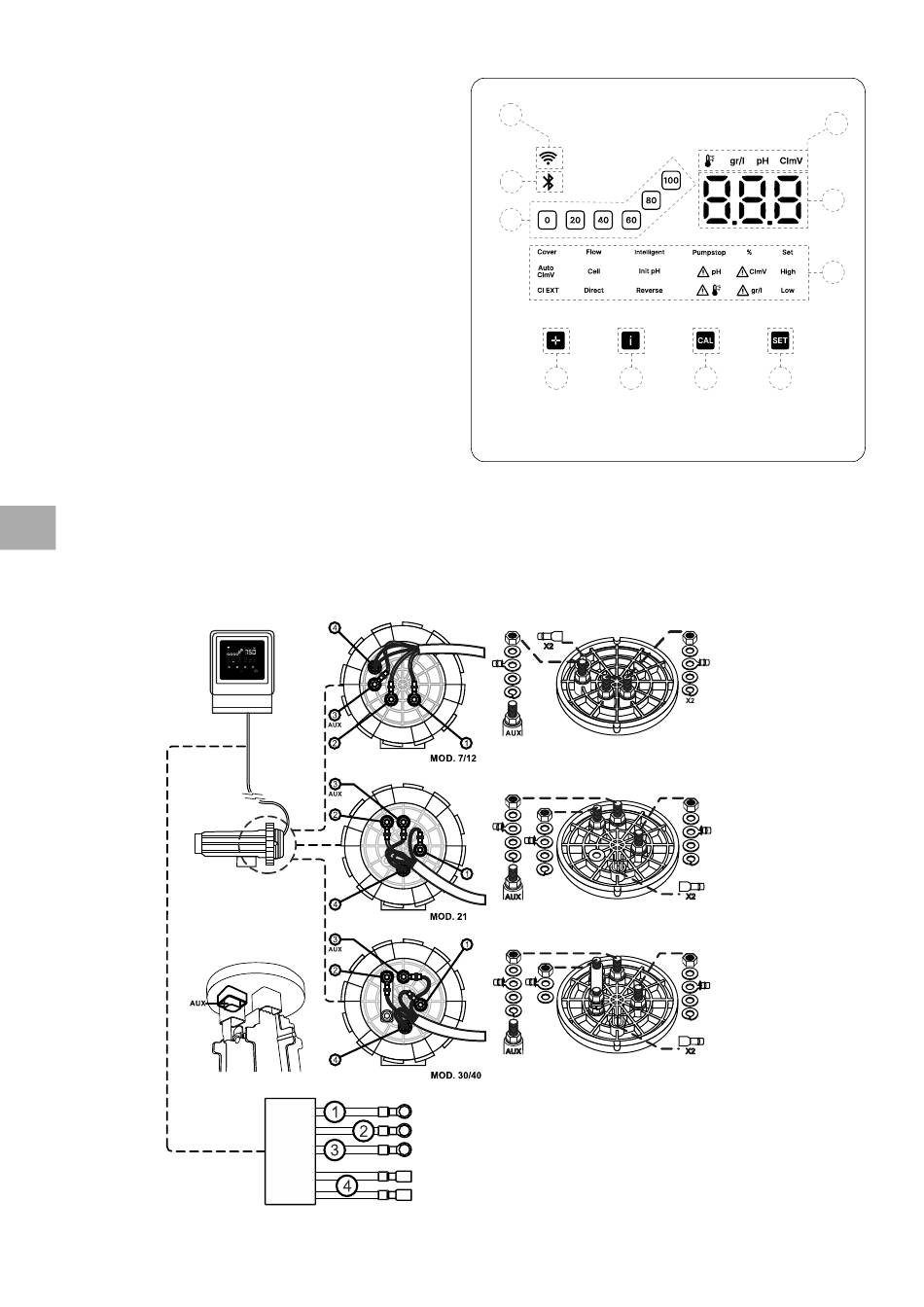

10. Gebruikersinterface
1) Indicatie %-productie.
2) Bluetooth-indicatie
3) Wifi-indicatie
4) Bedrijfsinformatie: pH, elektrolyse, ORP, zoutgehalte (g/l) en temperatuur
5) Waardendisplay: elektrolyse, pH, ORP, zoutgehalte (g/L) en temperatuur
6) Informatie-indicatoren (alarmen, cover, intelligent...)
7) Knop om het menu Instelpunt te openen
8) Kalibratieknop
9) Knop voor toegang tot menu Info/Instellingen (5 sec. indrukken)
10) Knop voor directe toegang om het productie-instelpunt te wijzigen/een
waarde of parameter te wijzigen.
11. Aansluiting van de elektrolysecel
NL
Maak een koppeling tussen de elektrolysecel en de besturingseenheid zoals afgebeeld in de onderstaande schema's.
Vanwege de relatief hoge stroomsterkte die door de kabels van de elektrolysecel loopt, mag u in geen geval de lengte
of de dikte van de kabels wijzigen zonder voorafgaande raadpleging van uw erkende dealer.
3
2
1
10
RODE DRAAD
RODE DRAAD
GELE DRAAD (AUX)
ORANJE DRAAD (TEMP)
ORANJE DRAAD (TEMP)
199
9 8 7
4
5
6
