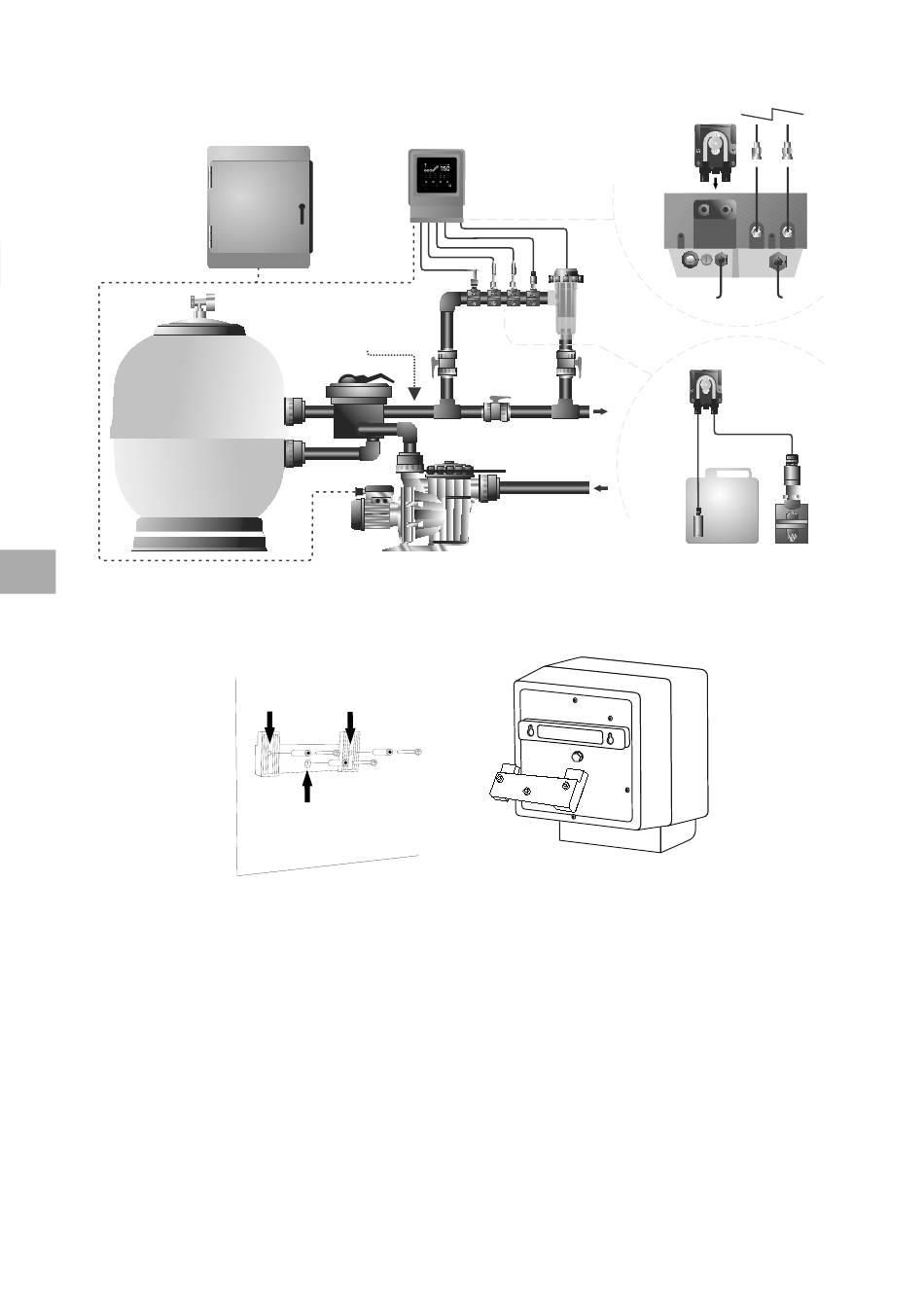

8. Installationsschema
SV
Notera: Denna schematiska bild visar en installation av en skalbar modell med alla tillval installerade. Detta system kan variera beroende på vilken modell som köpts.
7. Installation av utrustningen på en vägg
- Styrenheten måste alltid installeras VERTIKALT och på en slät väggyta. Den måste också sitta så långt från cellen att den
inte kan råka ut för vattenstänk.
- Cellen ska alltid installeras VERTIKALT och på golvet enligt det rekommenderade installationsschemat.
- För att säkerställa att utrustningen hålls i gott skick bör den alltid installeras i en torr och välventilerad del av maskinrummet.
Det rekommenderas att inte installera styrenheten utomhus.
- Anslutningen av styrenheten till elnätet måste göras vid avloppsreningsverkets kontrollpanel på ett sådant sätt att pumpen
och systemet slås på samtidigt.
Undvik i synnerhet att korrosiva miljöer bildas på grundval av pH-sänkande lösningar (särskilt sådana som innehåller
saltsyra "HCl"). Installera inte saltklorinatorn i närheten av lagringsutrymmen för dessa produkter. För detta ändamål
rekommenderar vi starkt användning av produkter baserade på natriumbisulfat eller utspädd svavelsyra.
Elektrisk panel
Filter
annat
utrustning
Plugg: 8x50 mm
Skruv: 5x50mm
Styrenhet
Injektor
ORP
pH
Cell
Flödesvakt
Utgång
Ingång
229
ORP-sensor
PH-sensor
Pump
pH
Cell
230V
Pump
pH
Injektor
pH
minus
