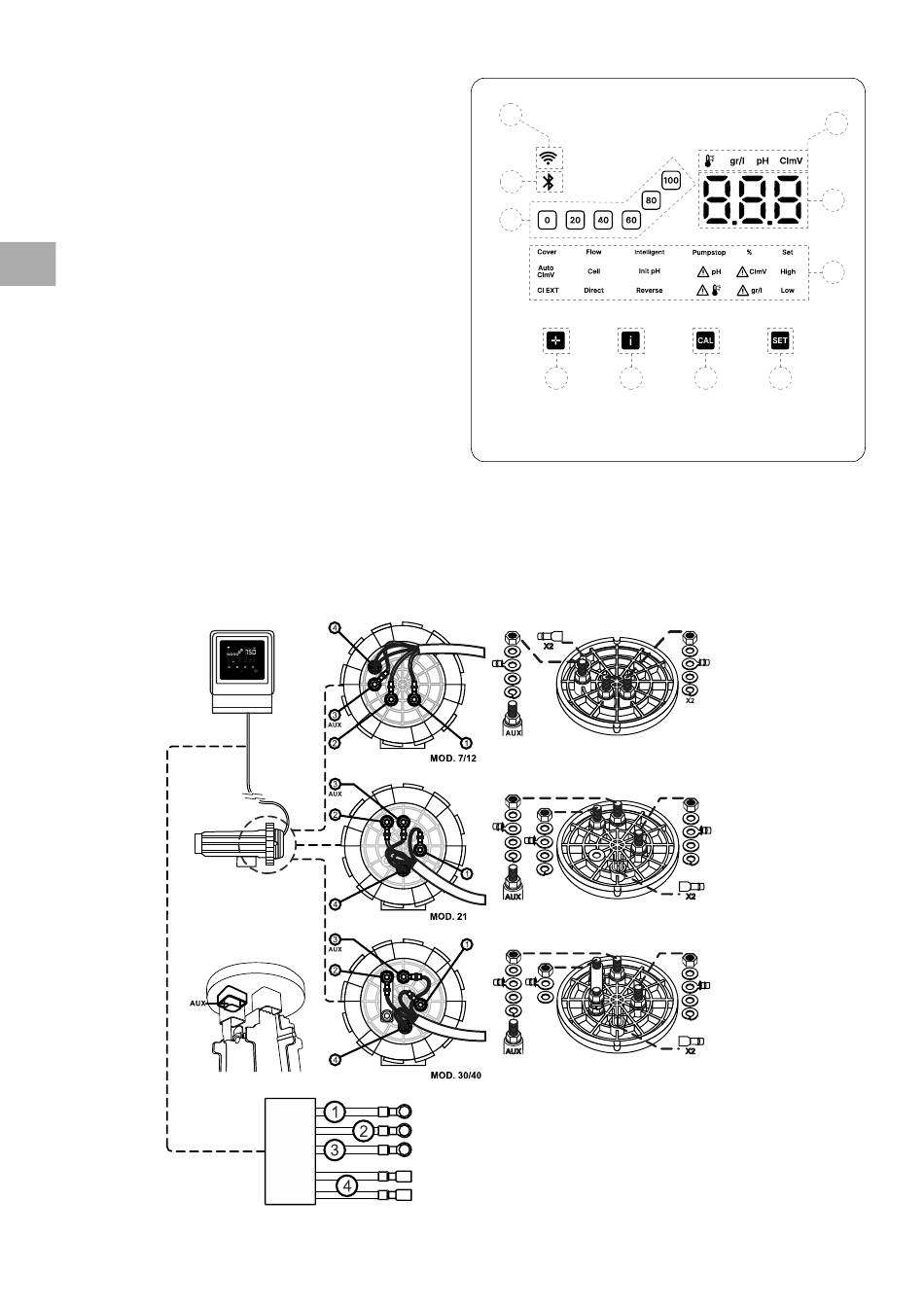

10. Interfaz de usuario
1) Indicador de % de producción.
2) Indicador de Bluetooth
3) Indicador de Wifi
4) Información de funcionamiento: pH, Electrolisis, ORP, salinidad (g/L) y
Temperatura
ES
5) Display de valores: Electrolisis, pH, ORP, salinidad (g/L) y temperatura
6) Indicadores informativos (Alarmas, cover, intelligent...)
7) Botón acceso a menú consigna
8) Botón calibración
9) Botón acceso a menú info / configuración (presionar 5s)
10) Botón acceso directo a modificación de consigna de producción /
modificación de un valor o un parámetro.
11. Conexión de la célula de electrólisis
Realizar la interconexión entre la célula de electrólisis y la unidad de control según los siguientes esquemas. Debido a
la relativamente elevada intensidad de corriente que circula por los cables de la célula de electrólisis, en ningún caso
debe modificarse la longitud ni la sección de los mismos sin consultar previamente a su distribuidor autorizado.
3
2
1
10
CABLE ROJO
CABLE ROJO
CABLE AMARILLO (AUX)
CABLE NARANJA (TEMP)
CABLE NARANJA (TEMP)
7
9 8 7
4
5
6
