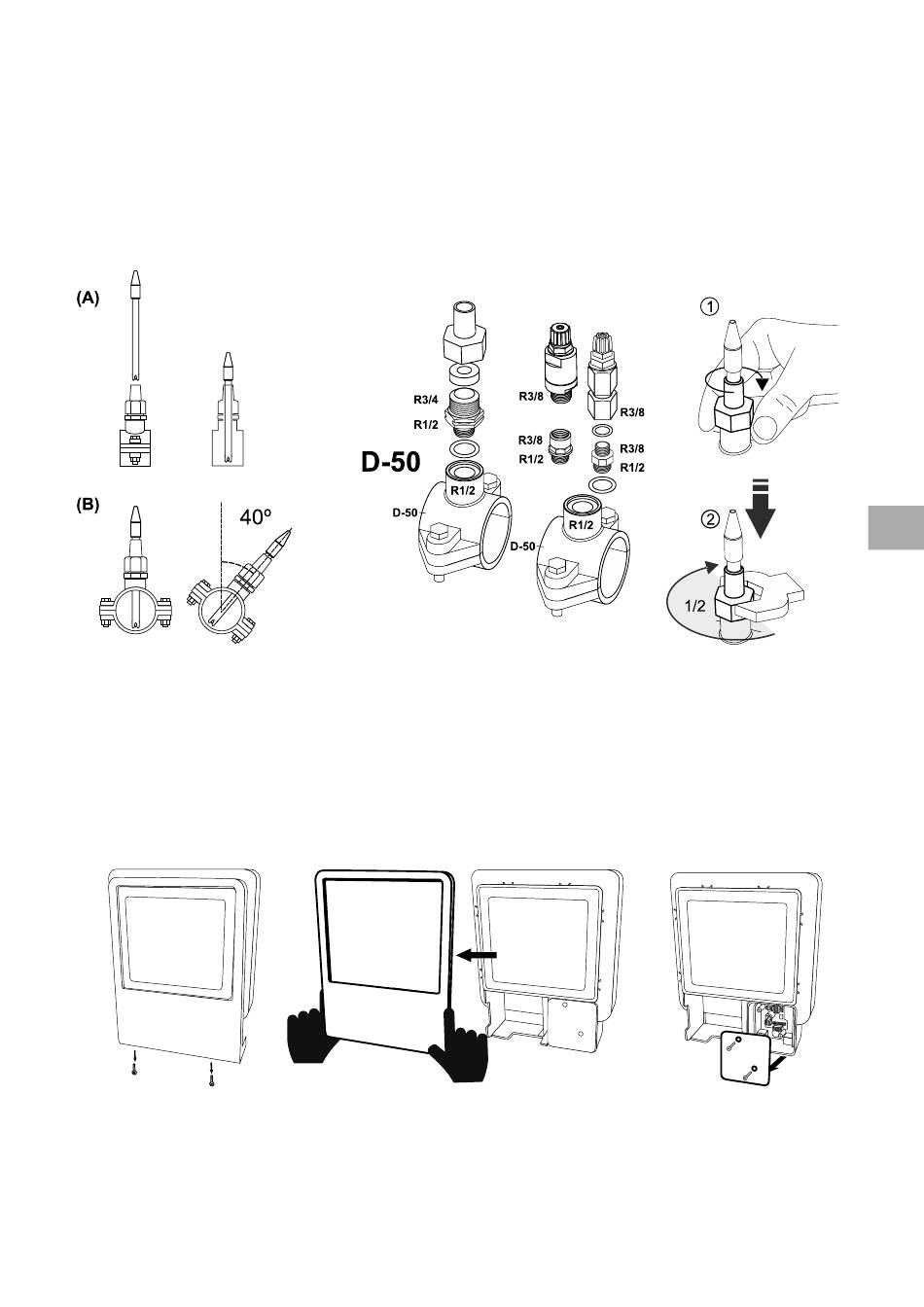

12. De pH/ORP-sonde installeren (pH KIT en ORP KIT alleen verkrijgbaar voor schaalbare modellen)
1. Plaats de meegeleverde pH-/ORP-sonde in de desbetreffende uitsparing in de sondehouder (A).
2. Draai daartoe de wartelmoer los en steek de sensor erin.
3. De sonde dient zo in de houder te worden geplaatst dat de sensor die zich aan het uiteinde ervan bevindt altijd
ondergedompeld blijft in het water dat door de buis circuleert.
4. Installeer de pH-/ORP-sonde bij voorkeur in verticale stand of met een hellingshoek van hooguit 40º (B).
13. Voorpaneel en aansluitdeksel uitbouwen
1. Draai de schroeven onder aan het sierframe (A) eruit.
2. Verwijder het sierframe (A)
3. Draai de bevestigingsschroeven (B) aan de voorzijde los.
4. Verwijder het deksel (B) naar buiten toe om bij de zekering, pomp en aansluitingen te kunnen.
(A)
