8. Installatieschema
NL
Opmerking: In dit schema ziet u een installatie van een schaalbaar model met alle geïnstalleerde opties. Dit schema kan verschillen afhankelijk van het aangeschafte model.
7. Wandapparatuur installeren
- De besturingseenheid moet altijd RECHTOP en op een effen wandoppervlak geïnstalleerd worden. Deze dient bovendien
bij voorkeur op voldoende afstand van de cel te staan, zodat er niet per ongeluk water op kan spatten.
- De cel moet altijd RECHTOP en op de grond worden geïnstalleerd, zoals weergegeven in het schema met de aanbevolen
installatie.
- Om de goede staat van het apparaat te waarborgen, dient men, indien mogelijk, het in een droge en goed geventileerde
ruimte te installeren. Het wordt aanbevolen om de besturingseenheid niet buiten te installeren.
- De besturingseenheid dient te worden aangesloten op het schakelbord van de waterzuiveringsinstallatie, zodat de pomp en
het systeem tegelijkertijd worden in- en uitgeschakeld.
In het bijzonder dient men te voorkomen dat er een corrosieve omgeving ontstaat ten gevolge van pH-verlagende
oplossingen (vooral die op basis van zoutzuur "HCI"). Installeer de zoutchlorinator niet in de nabijheid van opslagruimtes
voor deze producten. In dat verband raden we u met klem aan producten te gebruiken die als hoofdbestanddeel
natriumbisulfaat of verdund zwavelzuur hebben.

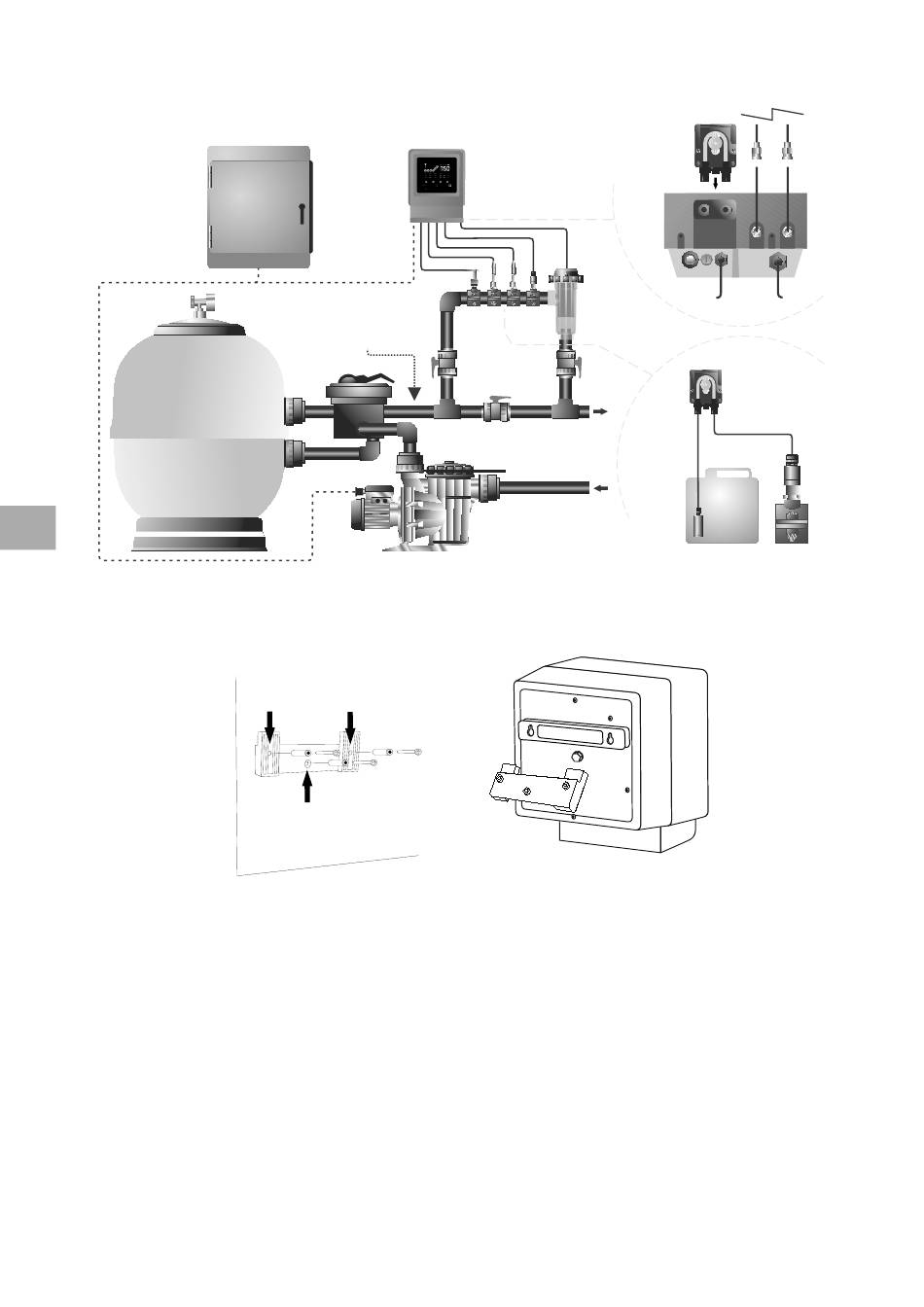

Schakelschema
Filter
overige
installaties
Plug: 8 x 50 mm
Schroef: 5 x 50 mm
Besturingseenheid
Injector
ORP
pH
Stromingssensor
Uitlaat
Inlaat
197
pH-sensor
pH-pomp
Cel
230V
pH-pomp
pH
min
ORP-sensor
Cel
Injector
