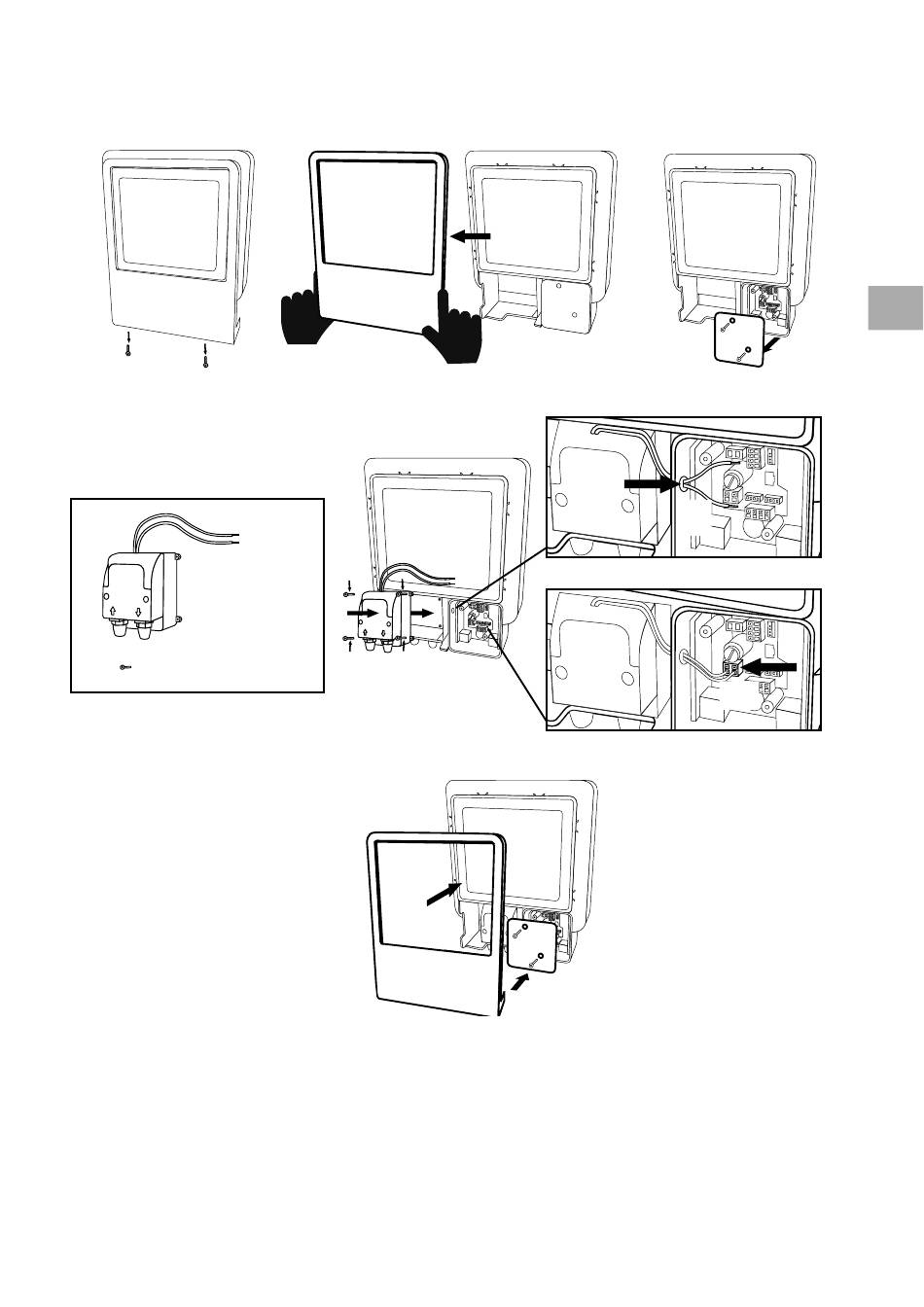

16. Instalação da bomba de pH (apenas disponível na versão expansível com o Kit pH)
(A)
(C)
Bomba de pH
Parafuso de fixação Bomba x4 (torx10 3x8mm)
1. Retirar os parafusos por baixo da moldura de guarnição (A).
2. Retirar a moldura de guarnição (A)
3. Desapertar os parafusos de fixação da tampa de ligações (B) na parte da frente do equipamento.
4. Retirar a tampa (B) para fora para aceder ao fusível da bomba e às ligações.
5. Retirar a bomba de pH e os parafusos incluídos no Kit pH (C)
6. Colocar a bomba de pH no compartimento (D) e aparafusar.
7. Introduzir o cabo da bomba de pH através do orifício (E)
8. Ligar o cabo da bomba de pH ao conector (F)
9. Colocar a tampa da caixa de ligações e os parafusos de fixação (B)
10. Colocar a tampa frontal (A) e fixá-la carregando simultaneamente nas duas extremidades.
(D)
(B)
(A)
42
(B)
(E)
(F)
PT
