9.

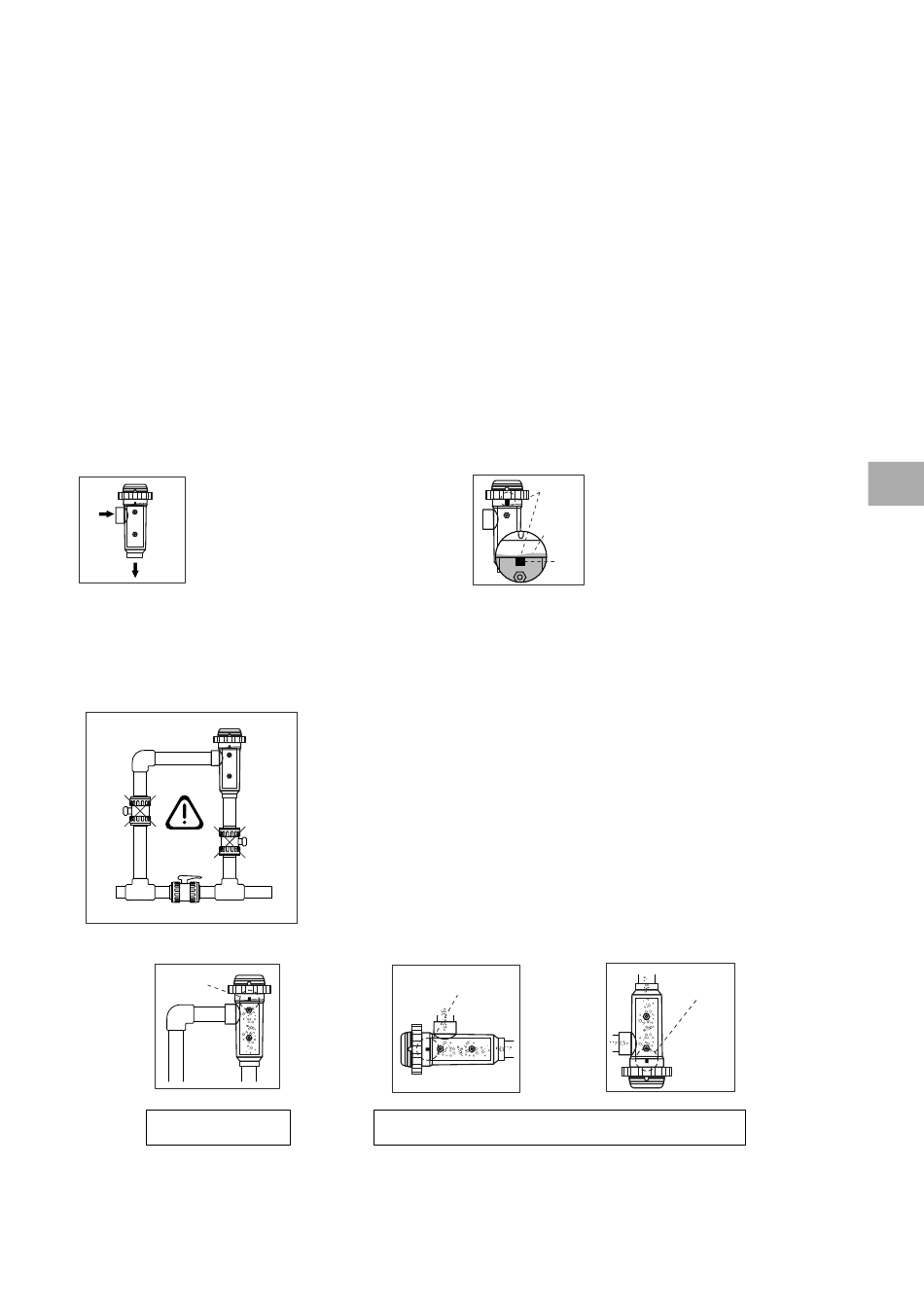

Installation der Elektrolysezelle

Die Elektrolysezelle ist aus einem transparenten Polymer hergestellt. In ihrem Inneren befinden sich die Elektroden. Installieren
Sie die Elektrolysezelle an einem wettergeschützten Ort stets hinter der Filteranlage und hinter sonstigen Vorrichtungen der
Anlage, wie Wärmepumpen, Steuerungen usw.
Die Installation der Elektrolysezelle muss einen einfachen Zugriff des Nutzers auf die Elektroden ermöglichen.
Die Elektrolysezelle ist in einem Rohrabschnitt zu installieren, der sich durch zwei Ventile derart vom Rest der Anlage
abtrennen lässt, dass Sie Wartungsarbeiten an diesem Abschnitt durchführen können, ohne das Schwimmbecken teilweise
oder vollständig zu entleeren.
Falls Sie die Elektrolysezelle mit einem Bypass installieren (empfohlene Option), müssen Sie ein Ventil einsetzen, das den
Fluss durch den Bypass reguliert. Beachten Sie vor der endgültigen Installation der Anlage die folgenden Anmerkungen und
Hinweise:
Beachten
in
markierte
Rezirkulationssystem muss den in der
Tabelle der technischen Eigenschaften
angegebenen
garantieren.
Gasstromsensor
Empfohlene
Installation
Sie
stets
die
der
Elektrolysezelle
Flussrichtung.
Das
Mindestdurchfluss
Achtung: Wenn Sie die Eingangs- und Ausgangsventile der
Rohrleitung, in der sich die Elektrolysezelle befindet, gleichzeitig
schließen, funktioniert der Flussmesser (Gasstromsensor) nicht
korrekt und es besteht die Gefahr einer Beschädigung der Zelle!
Sie können diese ungewöhnliche Situation wie folgt vermeiden:
Blockieren Sie nach der Anlageninstallation das Rückstromventil
zum Schwimmbecken derart, dass ein unbeabsichtigtes Verstellen
unmöglich ist.
Der Gasstromsensor wird aktiv, falls
Detektor für
Fluss
das Wasser nicht durch die Zelle
(Gasdetektor)
zurückströmt
Rückfluss sehr schwach ist. Nicht
Wasserstand:
kritisch
abgeleitetes
eine Blase, welche die Hilfselektrode
Gas
Wasser
elektrisch
Detektion). Daher sollte sich der
Gasdetektor (die Hilfselektrode) nach
Einfügen der Elektroden in die Zelle
im oberen Zellenteil befinden. Im
Diagramm der empfohlenen Montage
sehen Sie die sicherste Anordnung.
Gasstromsensor
Unzulässige Installation
166
oder
wenn
dieser
Elektrolysegas
bildet
isoliert
(elektronische
Gasstromsensor
DE
