GRE Salt System CONNECTED Bedienungsanleitung Seite 13

16. Instalación de la bomba de pH (sólo disponible en versión escalable con Kit pH)
ES
(A)
(B)
(C)
(E)
Bomba pH
(D)
Tornillo fijación Bomba x4 (torx10 3x8mm)
(F)
(B)
(A)

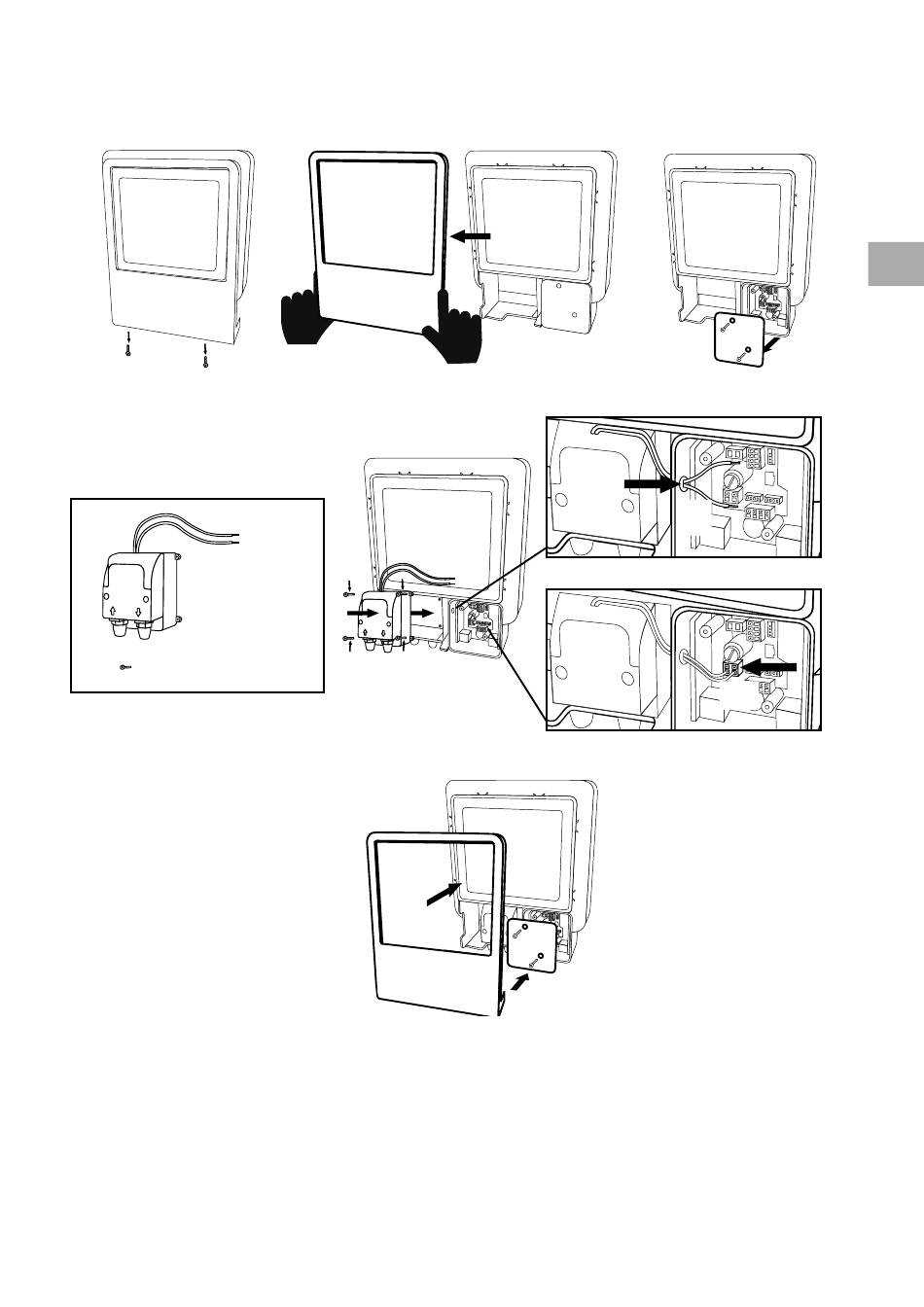

1. Extraer tornillos bajo marco embellecedor (A) .
2. Retirar marco embellecedor (A)
3. Extraer los tornillos de fijación de tapa de conexiones (B) en la parte frontal del equipo.
4. Retirar la tapa (B) hacia fuera para dar acceso a fusible bomba y conexiones.
5. Coger bomba pH y tornillería incluida en Kit pH (C)
6. Colocar bomba pH en compartimento (D) y atornillar.
7. Introducir cable bomba pH por orificio (E)
8. Conectar cable bomba pH en conector (F)
9. Colocar tapa caja conexiones y tornillos de fijación (B)
10. Colocar tapa frontal (A) y fijar pulsando simultáneamente en ambos extremos.
10
