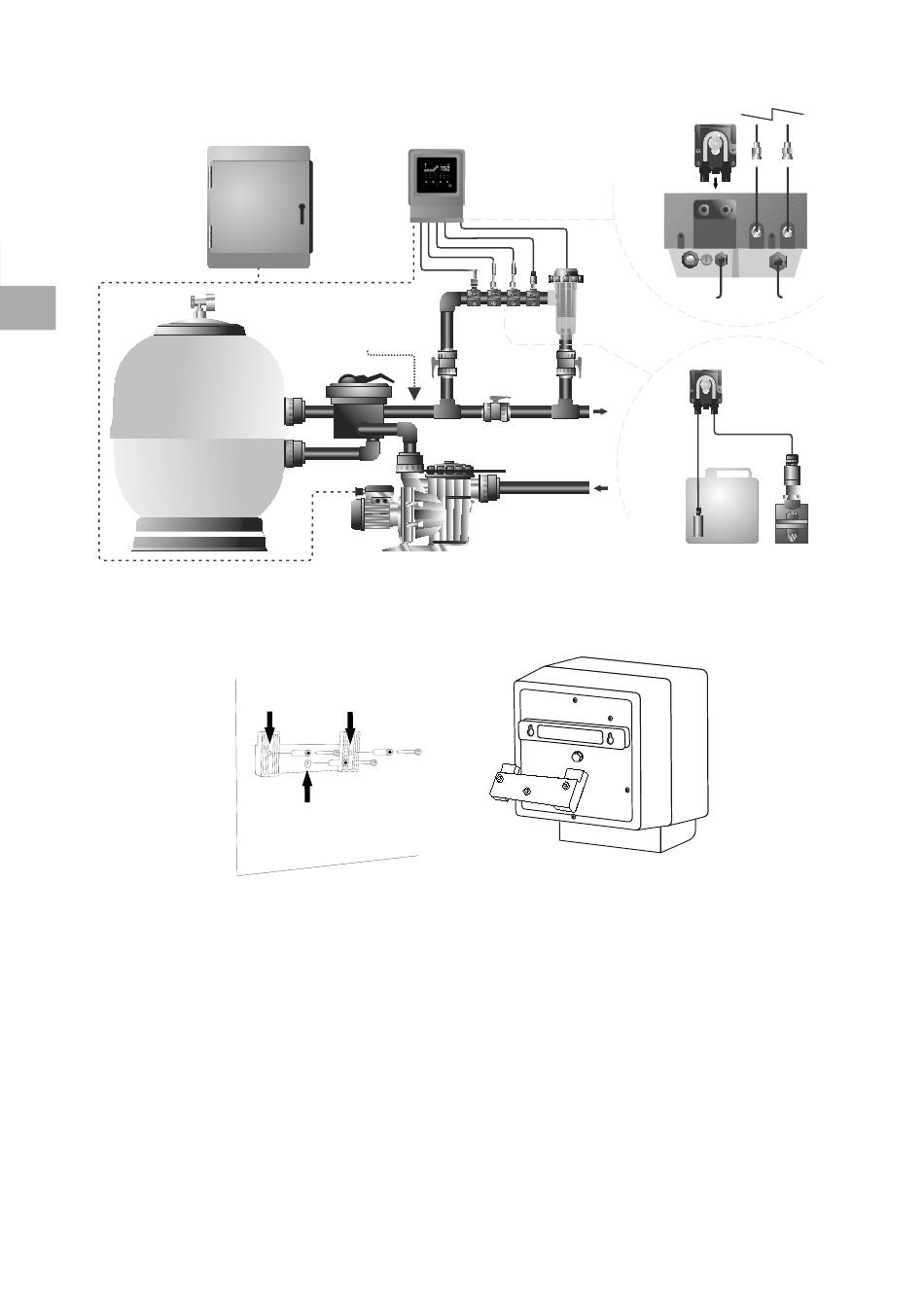

8. Diagrama de instalação
PT
Nota: Este esquema é uma representação de uma instalação de um modelo expansível com todas as opções instaladas. Este esquema pode variar consoante o modelo adquirido.
7. Instalação do equipamento no mural
- O dispositivo de controlo deve ser sempre instalado na VERTICAL e numa superfície lisa da parede. Além disso, deve ser
instalada, de preferência, suficientemente longe da célula para que não possa ser salpicada acidentalmente por água.
- A célula deve ser sempre instalada de forma VERTICAL e sobre o solo, como mostra o diagrama de instalação recomendada.
- Para garantir o seu bom estado de conservação, deve procurar instalar-se sempre o equipamento num lugar seco e bem
ventilado da casa das máquinas. Recomenda-se que o dispositivo de controlo não seja instalado no exterior.
- A ligação do dispositivo de controlo à rede elétrica deve ser efetuada no quadro de comando do depurador, de forma a que
a bomba e o sistema sejam ligados simultaneamente.
Especialmente, evite a formação de ambientes corrosivos devido às soluções minoradoras do pH (concretamente
as formuladas com ácido clorídrico "HCl"). Não instale o clorador salino perto dos locais de armazenamento destes
produtos. Para este fim, recomendamos a utilização de produtos baseados em bissulfato sódico ou ácido sulfúrico
diluído.
Quadro elétrico
Filtro
outros
equipamentos
Bucha: 8x50 mm
Parafuso: 5x50 mm
Dispositivo de controlo
Injetor
ORP
pH
Fluxostato
Saída
Entrada
37
Sensor pH
Bomba
pH
Célula
230 V
Bomba
pH
pH
minus
Sensor ORP
Célula
Injetor
