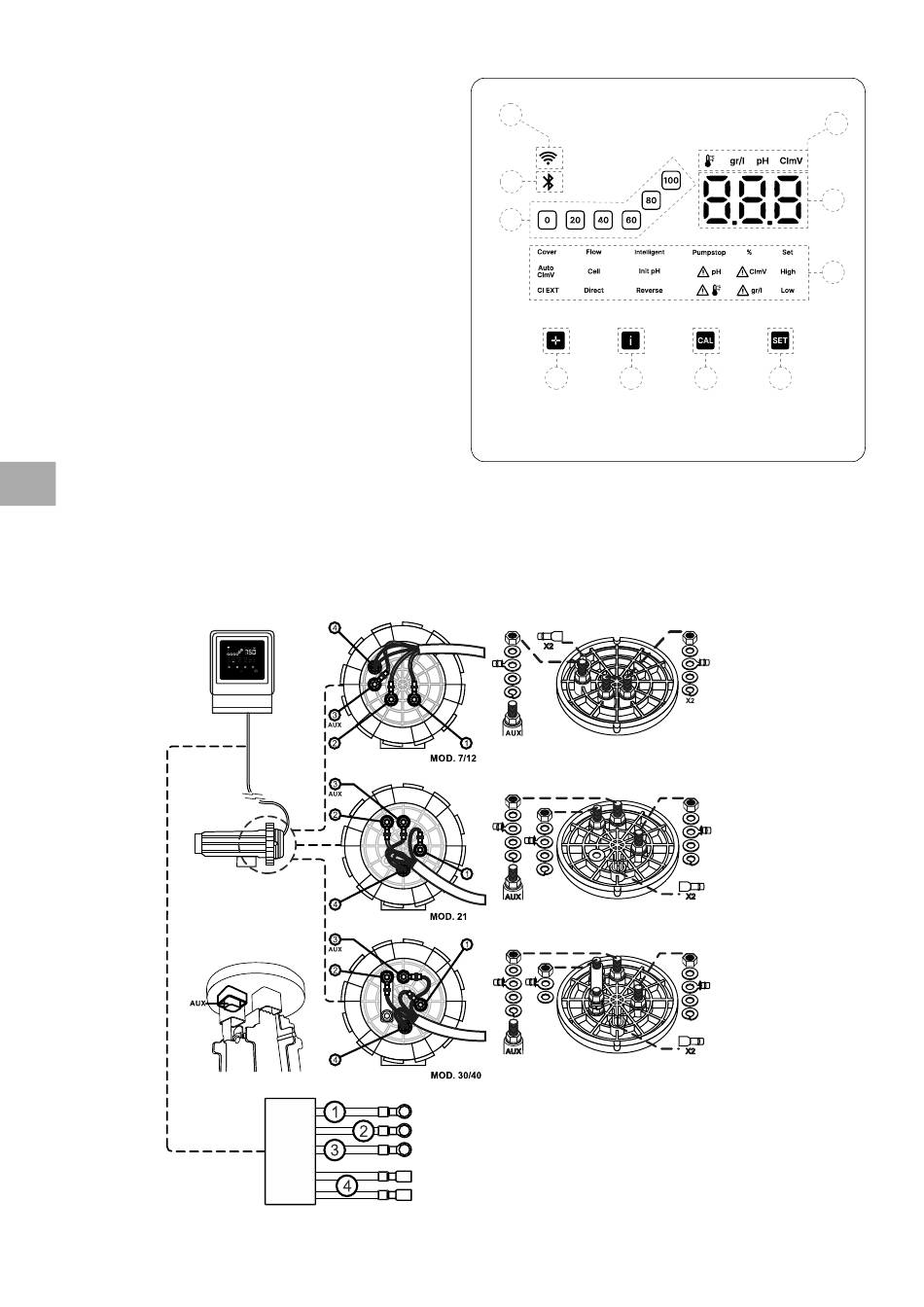

10. Benutzerschnittstelle
1) Anzeige der Produktion in %.
2) Bluetooth-Anzeige
3) WLAN-Anzeige
4) Funktionsanzeige: pH, Elektrolyse, ORP (Redoxpot.), Salzgehalt (g/l)
und Temperatur
5) Werteanzeige: pH, Elektrolyse, ORP (Redoxpot.), Salzgehalt (g/l) und
Temperatur
6) Informationsanzeigen (Alarme, Abdeckung, intelligenter Betrieb ...)
7) Zugriff auf das Menü der Vorgabewerte
8) Kalibriertaste
9) Zugriff auf das Konfigurations- und Informationsmenü (fünf Sekunden
lang drücken)
10) Direktzugriff auf den Produktions-Vorgabewert oder Veränderung
eines Wertes oder Parameters.
DE
11. Anschluss der Elektrolysezelle
Verbinden Sie die Elektrolysezelle und das Steuergerät gemäß den nachfolgenden Schemata. Durch die Kabel der
Elektrolysezelle fließen relativ hohe elektrische Ströme. Verändern Sie daher keinesfalls die Länge oder den Querschnitt
dieser Kabel, ohne sich vorher an Ihre autorisierte Vertriebsstelle zu wenden.
3
2
1
10
Rotes Kabel
Rotes Kabel
Gelbes Kabel (aux)
Orangenes Kabel (Temp.)
Orangenes Kabel (Temp.)
167
9 8 7
4
5
6
