10. Interface do utilizador
1) Indicador de % de produção.
2) Indicador de Bluetooth
3) Indicador de Wi-Fi
4) Informações de funcionamento: pH, Eletrólise, ORP, Salinidade (g/l) e
Temperatura
5) Visor de valores: Eletrólise, pH, ORP, Salinidade (g/l) e Temperatura
6) Indicadores informativos (Alarmes, cobert, intelligent...)
7) Botão de acesso ao menu setpoint
PT
8) Botão de calibração
9) Botão de acesso ao menu Info / configuração (premir durante 5 s)
10) Botão de acesso direto à alteração do setpoint de produção/alteração
de um valor ou de um parâmetro.

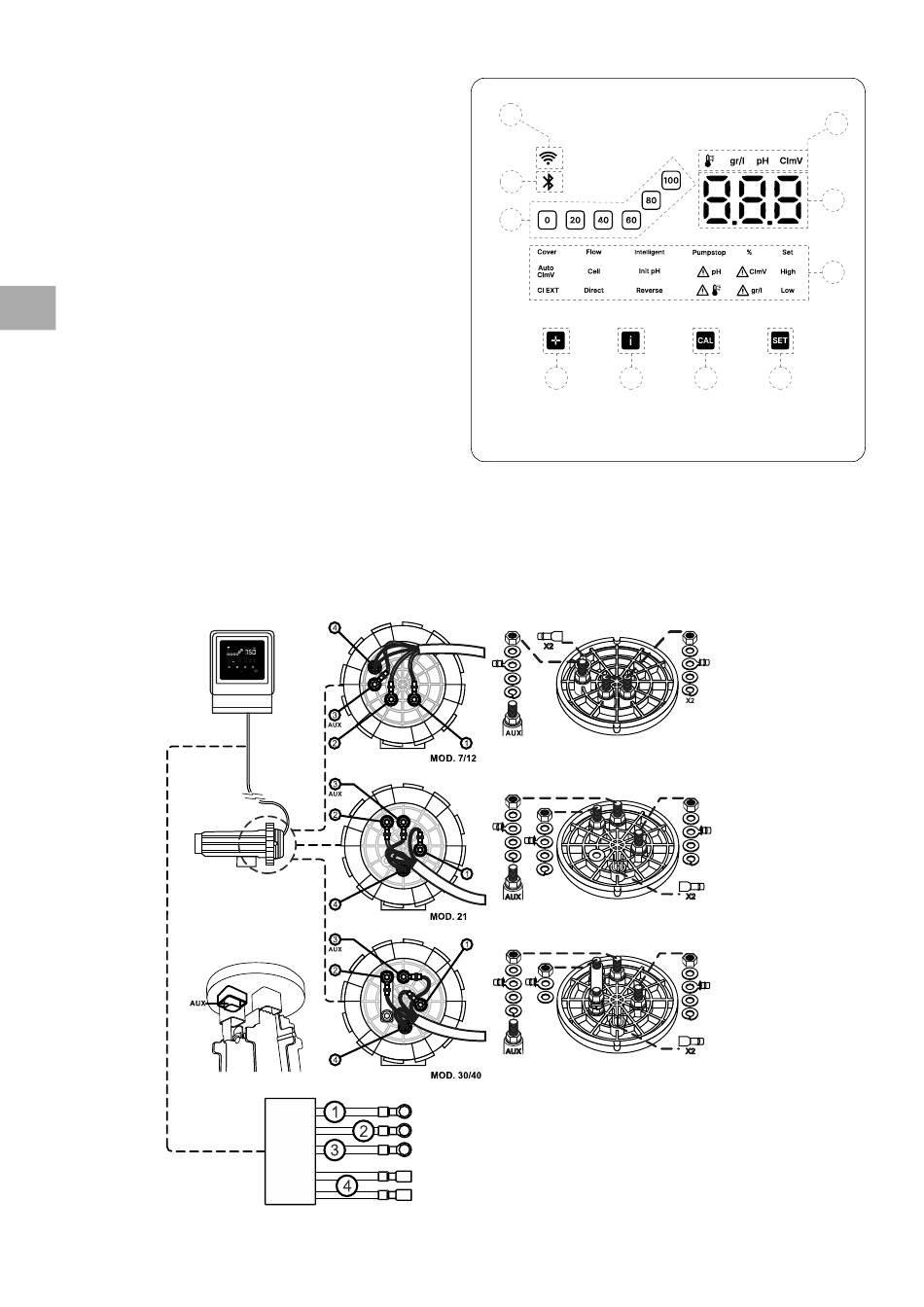

11. Ligação da célula de eletrólise
Fazer a interligação entre a célula de eletrólise e o dispositivo de controlo de acordo com os esquemas a seguir. Devido
à corrente relativamente elevada que flui através dos cabos da célula de eletrólise, em circunstância alguma deve o
seu comprimento ou a sua secção ser alterada sem primeiro consultar o seu distribuidor autorizado.
3
2
1
10
CABO VERMELHO
CABO VERMELHO
CABO AMARELO (AUX)
CABO LARANJA (TEMP)
CABO LARANJA (TEMP)
