Aufstellung und Erstinbetriebnahme

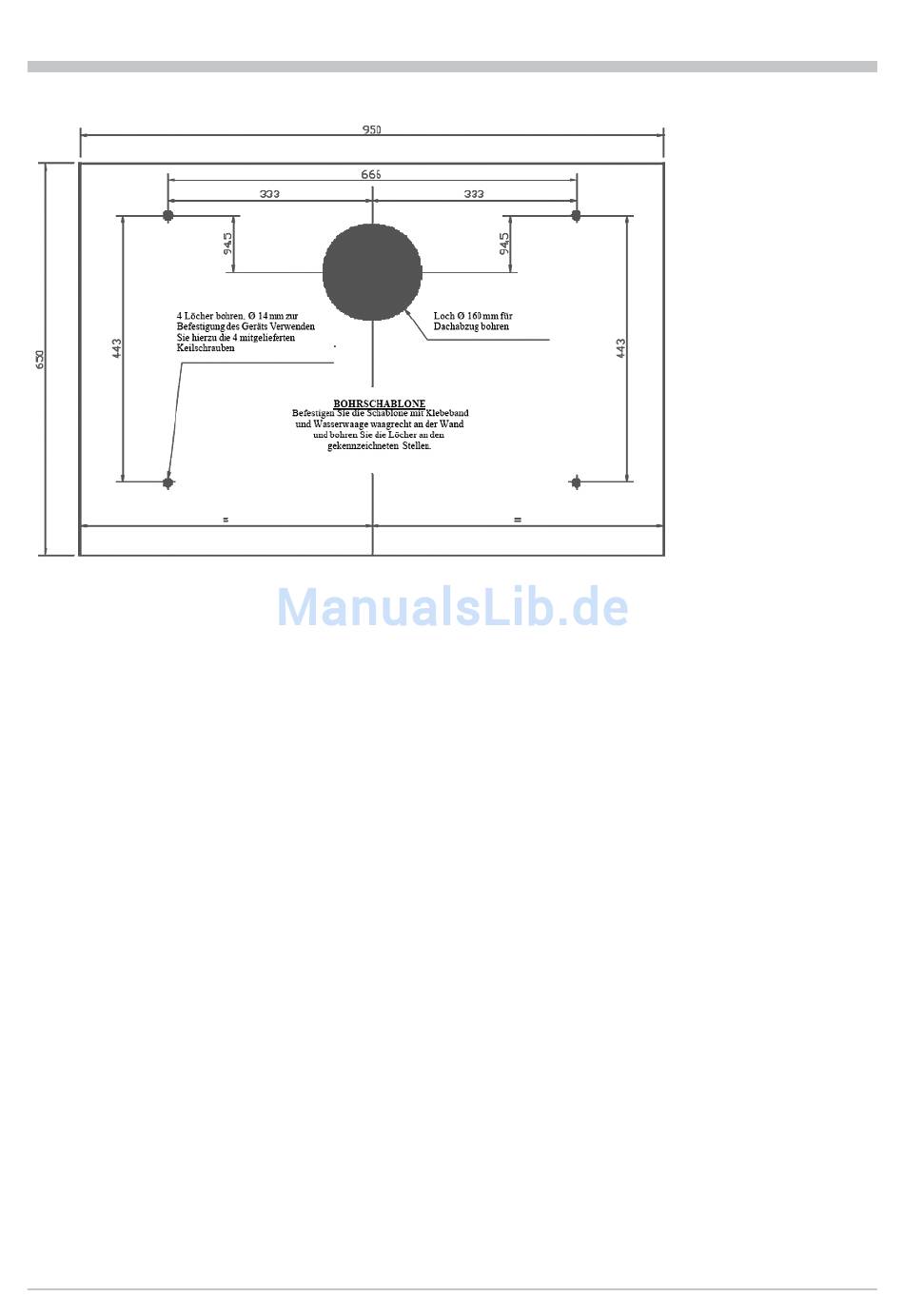

Abb. 1.5 Bohrschablone
Benutzen Sie für die Vorbereitung der Montage am besten die beiliegende Bohrschablone. Diese finden Sie in
der Verpackung des Glas- oder Stahlfrontrahmens. Legen Sie hiermit die genaue Position des Gas-Kaminofens,
sowie der Bohrungen für die Befestigungsschrauben, die Bohrung für das Abgassystem, sowie den Platz für die
Gaszuleitung fest.
1.8 Anschluss an das Abgassystem (LAS)
Die Montageanweisung des Abgassystems (LAS), wie auch der Abschnitt 1.4 dieser Anleitung sind zu beach-
ten.
Die Anschlüsse für die Konvektionsluft und die Abgasleitung befinden sich auf der Rückseite des Gas-Kamin-
ofens. Erstellen Sie an der vorgesehenen Stellen für das Abgassystem mindestens ein Loch mit einem Durch-
messer von 160mm.
Das konzentrische Luft-Abgassystem besteht aus einem Innenrohr mit Ø 100 mm und einem Außenrohr Ø 150
mm. Durch das kleinere Innenrohr werden die Abgase nach außen abgeführt, zwischen dem Innen- und dem
Außenrohr wird die Verbrennungsluft zugeführt.
Durch die konzentrische Anordnung wird die Verbrennungsluft optimal vorgewärmt und entzieht dabei effizient
den Abgasen weitere Energie. Dies ist für einen hohen Wirkungsgrad des Gas-Kaminofens verantwortlich.
Achtung:
Zu beachten ist deshalb aber, dass die Außenflächen der Abgasleitung insbesondere in der Nähe des Gas-
Kaminofens heiß werden.
