Aufstellung und Erstinbetriebnahme
Bei der Durchführung der Abgasleitung durch Wände oder Decken mit oder aus brennbaren Baustoffen oder
bei Leitungsführung in der Nähe von brennbaren Bauteilen oder Einbaumöbeln muss entsprechend der Klassifi-
zierung des Luft-Abgassystems (LAS) ein Mindestabstand zu den brennbaren Bauteilen eingehalten werden
von 50 mm (Abstandsklasse O50). Dieser Abstand muss allseitig belüftet ausgeführt sein.
Nach Vorgaben der Feuerungsverordnung müssen Abgasleitungen, die durch Wände führen und keinen umlau-
fenden belüfteten Abstand haben, mindestens mit allseitig 20 cm nicht-brennbarem Material, geringer Wärme-
leitfähigkeit umgeben sein.
Beachten Sie weiterhin, dass die Leitungsführung nicht ungeschützt im direkten Aufenthaltsbereich von Per-
sonen verläuft. Es muss ein entsprechender Schutz vor versehentlichem Berühren der Abgasleitung vorhanden
sein.

1.9 montage des PLANO

wandbefsetigung
Für die Befestigung an der Wand wird Befestigungsmaterial benötigt, welches je nach Wandaufbau auzuwäh-
len ist. Wir empfehlen die Verwendung von 4 Stockschrauben M10 x 80 oder M10 x 100, sowie Unterlegschei-
ben und Muttern M10.
hinweis:
Dieses Befestigungsmaterial ist je nach bauseitiger Situation auszuwählen und daher nicht im Lieferumfang
des Gasraumheizers enthalten.
Beachten Sie, dass die Stockschrauben, Schrauben oder Gewindestifte im Inneren der Wandkonsole mit Tempe-
raturen von über 80 °C beaufschlagt werden können. Aus diesem Grunde empfehlen wir entsprechende
Schwerlastdübel aus Metall oder geeignete temperaturbelastbare 2-K-Spritzdübel mit M10 Gewindestiften
Erstellen Sie im letzten Schritt die Brennstoffversorgungsleitung (Gasleitung) und installieren Sie eine absperr-
bare Anschlussleitung bis in den rechts unten befindlichen Anschlussraum des PLANO.
1
Grundeinheit
13
Drosselscheibe
19
Brennereinheit
20
Feuerraum-Rückwand
21
Umlenkplatte
22
Brennerstütze
23
Blechschraube
24
Brennerdüse

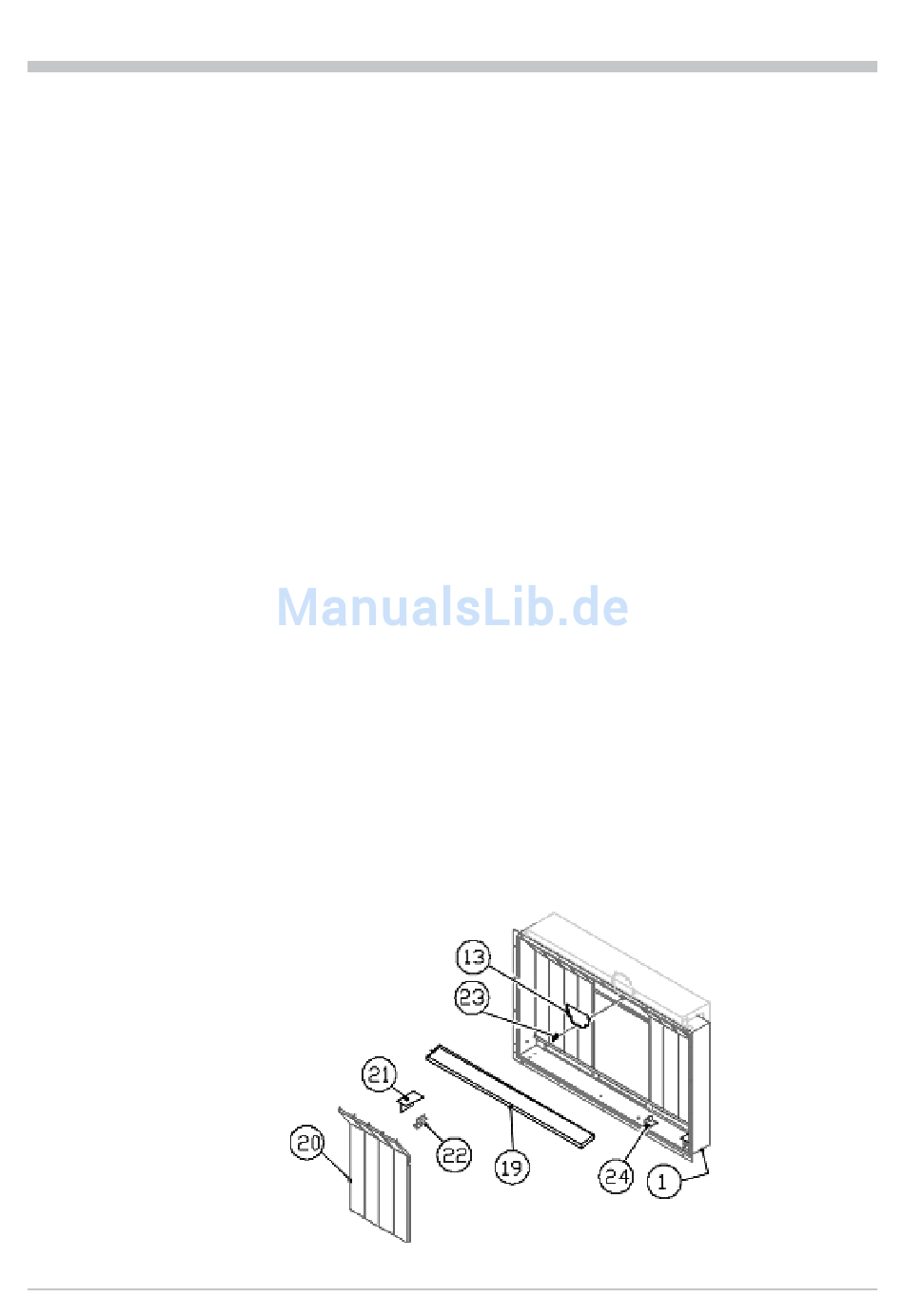

Abb. 1.6
Übersicht über die Baugruppen des Grundgeräts
12
