Die Längenangaben verstehen sich jeweils ohne die entsprechende Länge des Mündungsabschlusses oder der
Mauerdurchführung.
Querschnitt bzw. Typ des Abgassystems:
Geräteanschluss
Drosseleinrichtung im Gerät (nur bei C31):
Abgasanlage senkrecht über Dach (c31)
Erstes Leitungsstück ab Gerät:
Maximale Leitungslänge ohne Umlenkungen: 12,0 m
Minimale Leitungslänge:
Minimale senkrechte Länge bis 2. Bogen:
Längenabzug je 15°-Bogen:
Längenabzug je 30°-Bogen:
Längenabzug je 45°-Bogen:
Längenabzug je 90°-Bogen:
Maximales Verhältnis senkrecht/waagerecht: 2 : 1
Abgasanlage durch Gebäudeaußenwand (c11)
Erstes Leitungsstück ab Gerät:
Maximale waagerechte Leitungslänge:
Minimale waagerechte Leitungslänge:
Minimale senkrechte Länge bei 2. Bogen:
Maximales Verhältnis senkrecht/waagerecht: 2 : 1
Aufstellung und Erstinbetriebnahme
LAS 100/150
direkt über Schornsteinbauteil
notwendig bei mehr als 2,0m senkrechter Leitung
(im Lieferumfang des Geräts enthalten)
waagerecht oder
direkt mit Bogen
2,0 m
1,0 m bis 45°-Bogen
2,0 m bis 90°-Bogen
0,30 m
0,60 m
1,0 m
2,0 m

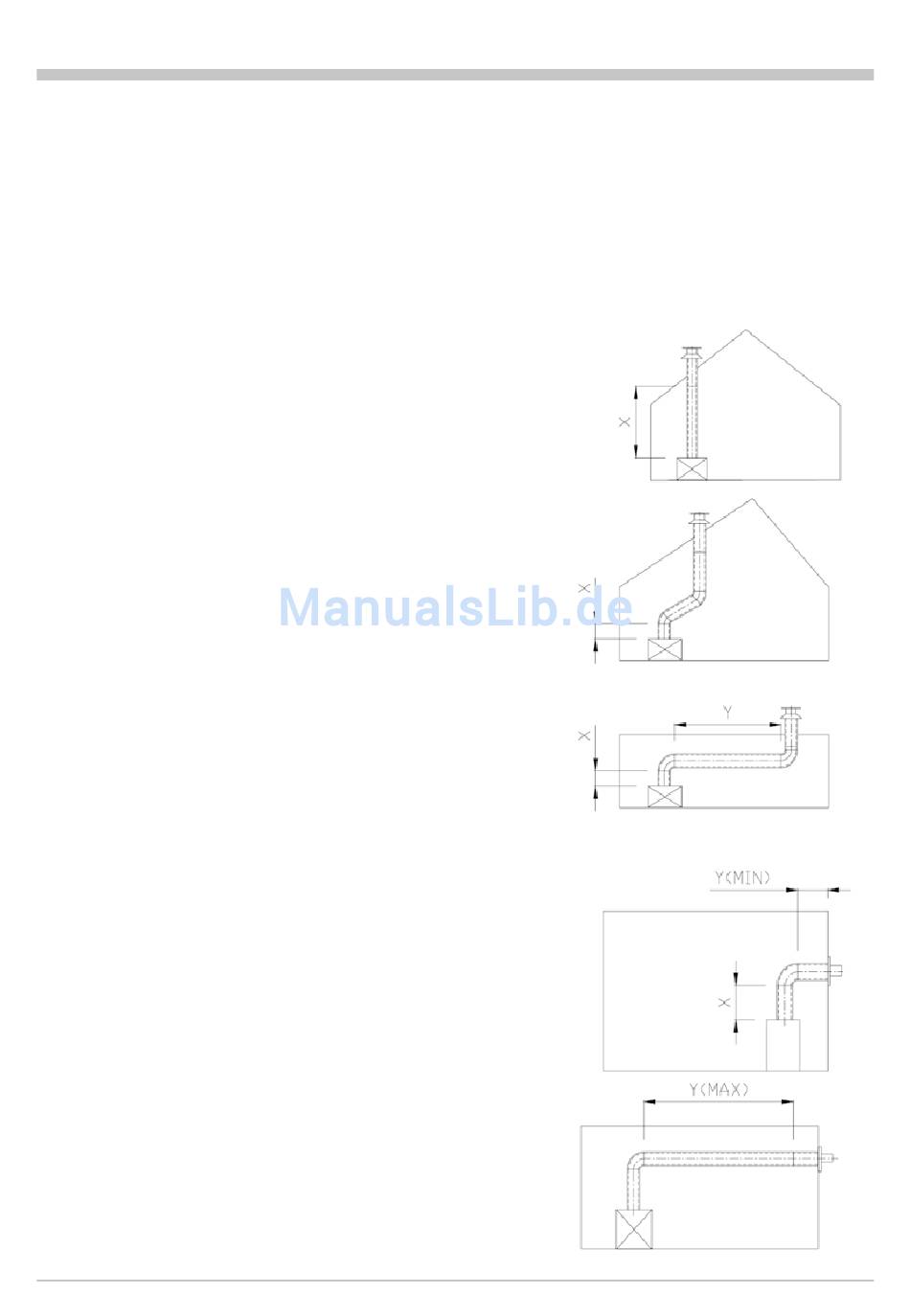

Abb. 1.3
Abgasanlage senkrecht
Mauerdurchführung
oder direkt Bogen
5,0 m (je nach FeuVo
nur eingeschränkt zu-
lässig)
0,4 m (entspricht
Mauerdurchführung
1,0 m bei 90°
Abb. 1.4
Abgasanlage waagerecht
9
