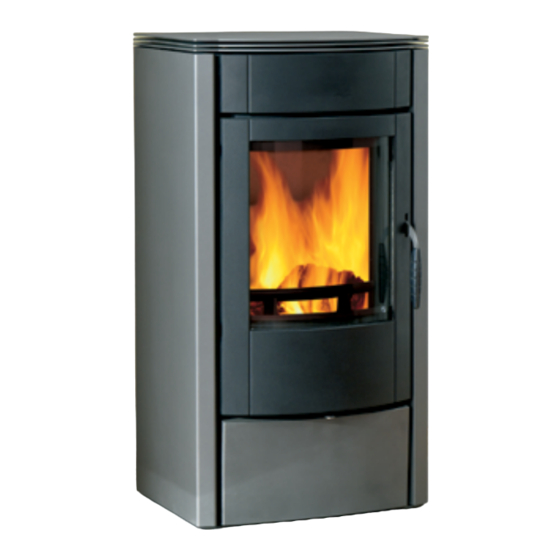

- Seite 1 LENIA Kaminofen Aufstell- und Bedienungsanleitung...
-
Seite 2: Bezaubernde Ansicht
LENIA Kaminofen Bezaubernde Ansicht L ENIA S t a hl v e rsi on LENIA Specksteinversion Ident- Nummer: 1003-01135 Ident- Nummer: 1003-01136... - Seite 3 Inbetriebnahmeprotokoll - für den Anlagenersteller/ Fachbetrieb LEDA Raumheizer LENIA Stahl Speckstein Einbaudatum Seriennummer (siehe Seite 22) A - Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären! Schornstein (lichter Querschnitt, wirksame Höhe, Bauart)
- Seite 5 Inbetriebnahmeprotokoll - für den Anlagenbetreiber (Verbleib in dieser Anleitung für evtl. später auftretende Fragen) LEDA Raumheizer LENIA Stahl Speckstein Einbaudatum Seriennummer (siehe Seite 22) A - Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl. Fragen - auch im Zusammenhang mit Garantie- oder Gewährleistungsansprüchen - lassen sich nur bei Vorlage dieses Inbetriebnahmeprotokolls klären!
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 2. Aufstellung und Erstinbetriebnahme 2.1 Lieferumfang + Zubehör 2.2 Berechnung der Heizlast (Wärmebedarf) 2.3 Anforderungen an den Schornstein 2.4 Bestimmung des Gesamtförderdrucks 2.5 Verbrennungsluftversorgung 2.6 Brandschutz- und Sicherheitsabstände 2.7 Wechsel des Abgasstutzens 2.8 Anschließen an den Schornstein 2.9 Erstinbetriebnahme 2.10 Normen und Richtlinien 3. -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Herzlichen Glückwunsch! Mit dem LEDA LENIA haben Sie sich für einen formschönen und stilvollen Raumheizer entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Ver- arbeitung. Der Kaminofen wurde nach heutigem Stand der Technik gebaut und ist nach DIN EN 13240 geprüft. - Seite 9 Luftabsaugende Anlagen (z.B. Lüftungsanlage, Dunstabzugshaube, Abluft-Wäschetrockner etc.), die zusammen mit der Feuerstätte im selben Raum oder Raumluftverbund betrieben werden, können die Verbrennungsluftver- sorgung stören. Als entsprechende Sicherheitseinrichtung empfehlen wir zur Überwachung den LEDA-Unter- druck-Controller LUC. Jede bauliche Veränderung des Raumheizers LENIA ist unzulässig! Vorgehensweise für richtiges Verhalten beim Schornsteinbrand einhalten!
-
Seite 10: Aufstellung Und Erstinbetriebnahme
Betrieb von Festbrennstoff-Feuerstätten und luftabsaugenden Anlagen 2.2 Berechnung der Heizlast (Wärmebedarf) Der Kaminofen LENIA stellt nach 1. BImSchV eine Einzelraumfeuerungsanlage dar, die vorrangig zur Beheizung eines Aufstellraums verwendet wird. Angrenzende Räume können zusätzlich mit beheizt werden. Die Wärmeleistung der Einzelraumfeuerungsanlage muss sich dabei jedoch am Wärmebedarf des Aufstellraums (Heizlast) orientieren. -
Seite 11: Bestimmung Des Gesamtförderdrucks
• Eine direkte und durchgehende Leitung aus dem Freien bis an den Stutzen der Feuerstätte ist zu empfehlen. • Der notwendige Förderdruck kann anhand der Arbeitstabellen (s. Datenblatt „Technische Daten“ auf www.leda.de) ermittelt werden. • Die Verbrennungsluftleitung ist bei umgebender Raumluft gegen Kondensatbildung zu dämmen. -
Seite 12: Verbrennungsluftversorgung Aus Dem Raum
(4) Bestimmung des notwendigen Förderdrucks der Verbrennungsluftleitung Zur Auslegung der Verbrennungsluft-Leitungsdurchmesser besuchen Sie bitte die LEDA Internetseite! Der notwendige Förderdruck für die Verbrennungsluftleitung kann nach DIN EN 13384 berechnet oder nach Arbeitstabellen bestimmt werden. Diese Arbeitstabellen finden Sie in den „Technischen Daten“ auf unserer Internetseite www.leda.de. -
Seite 13: Wechsel Des Abgasstutzens
Aufstellung und Erstinbetriebnahme Zu brennbaren bzw. temperaturempfindlichen Gegenständen müssen folgende Sicherheitsabstände gewahrt werden: 25 cm z.B. Möbelstück 100 cm 50 cm Abb. 2.1 Sicherheits- abstände und Fußbodenschutz Zu den Seitenwänden: min. 25 cm Zu der Rückwand: min. 25 cm Fußbodenschutz nach vorne: min. -
Seite 14: Anschließen An Den Schornstein
Aufstellung und Erstinbetriebnahme Abb. 2.4 Die Befestigungsschraube und Traverse des Abb. 2.5 Den Blinddeckel in der Rückwand wieder mit Tra- Blinddeckels lösen und diesen abnehmen verse und Befestigungsschraube montieren Abb. 2.6 Die Abdeckplatte wieder sorgfältig aufsetzen 2.8 Anschließen an den Schornstein Der Abgasstutzen des Raumheizers befindet sich werkseitig in der Rückwand. -
Seite 15: Erstinbetriebnahme
Aufstellung und Erstinbetriebnahme • Bei Mehrfachbelegung des Schornsteins sollte der vertikale Mindestabstand zweier Schornsteinanschlüsse 30 cm betragen. Vermeiden Sie eine Überbelegung des Schornsteins -zu viele Anschlüsse hemmen den Auf- trieb. Alle angeschlossenen Feuerstätten müssen für die Mehrfachbelegung geeignet sein. Fragen Sie Ihren Schornsteinfeger! •... -
Seite 16: Bedienung
Zur Bedienung des Gerätes empfehlen wir die Benutzung des mitgelieferten Bedienungshandschuhs. 3.1 Brennstoffe (1) Brennstoffarten, -mengen und -größen Der LEDA Kaminofen ist ein reines Holzbrandheizgerät. Es darf nur Brennstoff gemäß der Kleinfeuerungs- Verordnung nach Bundes-Immissionsschutzgesetz (1.BImSchV) verfeuert werden: LENIA Scheitholz empfohlene Scheitholzlänge... -
Seite 17: Unzulässige Brennstoffe
Reinigungsaufwand und die damit verbundenen Kosten erheblich. (5) Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden. - Seite 18 Anheizen begonnen werden: a) Scheitholz in mehrere Streifen aufspalten, Einhand-Luftregler: „Kaltstart und Anheizen“ b) Streifen auf den Feuerraumboden legen, c) Anzündwürfel (z.B. LEDA FeuerFit) zwischen den Streifen legen und entzünden sowie d) zwei weitere größere Scheitholzstücke auf die Streifen legen, e) Feuerraumtür ca.
- Seite 19 Bedienung (3) Heizbetrieb Holz ist ein langflammiger, stark gasender Brennstoff, der zügig und unter ständiger Sauerstoffzufuhr abge- brannt werden muss. Der Abbrand darf nicht gedrosselt werden. Der Brennstoff Holz ist daher nur bedingt regulierbar. In gewissem Umfang kann nur über Aufgabehäufigkeit und -menge die Leistung beeinflusst werden.
-
Seite 20: Reinigung Und Wartung
Bedienung 3.3 Reinigung und Wartung Die Entaschung, Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Das Gerät sollte mindestens einmal im Jahr oder bei Bedarf gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. (1) Entaschung a) Der Aschekasten darf höchstens bis zur oberen Kante mit Asche gefüllt sein. -
Seite 21: Nachverbrennungszone
Bedienung (3) Nachverbrennungszone Zur Reinigung des Nachverbrennungsbereiches müssen die Heizgasumlenkungen des Gerätes wie folgend beschrieben entnommen werden. Abb. 3.7 Stehrost entnehmen Abb. 3.8 Seitenstein vorne links und rechts entnehmen Abb. 3.9 Seitensteine hinten links und rechts ent- Abb. 3.10 Prallplatte herausnehmen nehmen Abb. -
Seite 22: Check-Liste Bei Störungen
Bedienung 3.4 Check-Liste bei Störungen Störung Ursache Abhilfe Das Feuer brennt schlecht Holz zu feucht • Überprüfen; max. Restfeuchte 20% Falscher Brennstoff oder zu wenig • Nur den Brennstoff verwenden, der für das Gerät oder geeignet und zugelassen ist Sichtscheibe verschmutzt •... - Seite 23 Bedienung Störung Ursache Abhilfe Kondensatbildung Hoher Temperaturunterschied im • Tür in der Anheizphase anlehnen. Gerät dabei Brennraum nicht unbeaufsichtigt lassen! Holz zu feucht • Holzfeuchte überprüfen; max. 20% Rauchbelästigung Schornsteinzug zu schwach: • Probebetrieb durchführen und anliegenden (Mindestförderdruck: Unterdruck messen. 12 Pa am Abgasstutzen) •...
-
Seite 24: Gewährleistung Und Garantie
Sachmängel an neu hergestellten Produkten innerhalb der gesetzlichen Gewährleistungsfrist sind direkt mit dem Anlagenersteller/ Fachbetrieb zu klären. Über diese gesetzlichen Vorgaben hinaus übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entspre- chende Werkstoffbeschaffenheit. -
Seite 25: Konformitätserklärung
Konformitätserklärung 5. Konformitätserklärung LEDA Werk GmbH & Co. KG, Groninger Str.10 D-26789 Leer erklärt in eigener Verantwortung, dass der Raumheizer LENIA die Anforderungen der DIN EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellraumes vorgesehen. Die Typprüfung erfolgte bei folgender unabhängiger Prüfstelle: RWE Power Feuerstättenprüfstelle... -
Seite 26: Ersatz- Und Verschleißteile
Gebrauch vereinzelt Risse auftreten können. Dies hat jedoch keinerlei Auswirkungen auf die Funktion des Gerätes und sollten deshalb nicht vorzeitig ausgetauscht werden. Abb. 6.1 Ausmauerung LENIA Abb. 6.2 Ersatz- und Verschleißteile LENIA (V = Verschleißteile, E = Ersatzteile) Pos. Benennung Bestellnummer Pos. -
Seite 27: Technische Daten
Technische Daten 7. Technische Daten Raumheizer Typ LENIA Prüfung nach DIN EN 13240 CE-Kennzeichnung Daten für die Schornsteinbemessung nach DIN EN 13384 Teil 1 und Teil 2 Nennwärmeleistung [kW] Heizleistungsbereich [kW] 5 - 7 Abgasstutzentemperatur [°C] Abgasmassenstrom [g/s] Daten für die Anlagendimensionierung bezogen auf die Nennwärmeleistung Brennstoff-Füllmenge... - Seite 28 LEDA WERK GMBH & CO. KG BOEKHOFF & CO Postfach 1160 · 26761 Leer Telefon 0491 6099-0 · Telefax 0491 6099-290 info@www.leda.de · www.leda.de Technische Änderungen vorbehalten, Farbabweichungen sind drucktechnisch bedingt.
