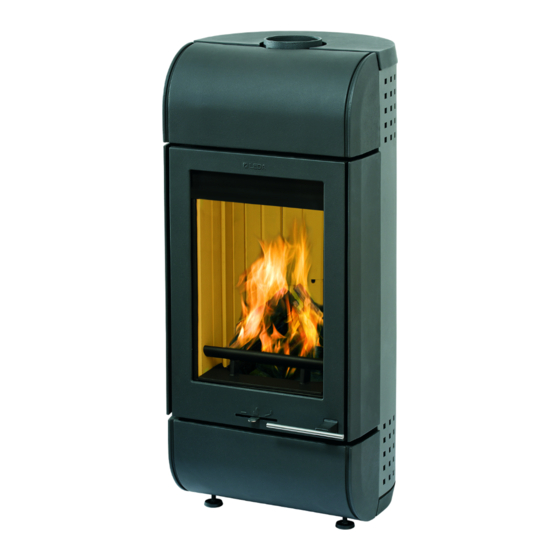

Leda FORMIA Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für FORMIA:
- Aufstell- und bedienungsanleitung (56 Seiten) ,
- Bedienungsanleitung (108 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Leda FORMIA
Inhaltszusammenfassung für Leda FORMIA
- Seite 1 FORMIA, NOVIA & VISPA Kaminöfen Aufstell- und Bedienungsanleitung...
- Seite 2 Ident-Nr. Artikel Ident-Nr. Artikel 1003-01325 NOVIA A, schwarz 1003-01351 FORMIA, schwarz/ grau 1003-01255 NOVIA A, schwarz, graue Rückwand 1003-01274 NOVIA A, schwarz, graue Tür 1003-01315 NOVIA C, schwarz 1003-01413 NOVIA C, choco 1003-01658 NOVIA C, schwarz mit Sandstein-Deckplatte 1003-01660 NOVIA C, choco...
- Seite 3 Datum und Unterschrift * Bitte beachten Sie für die wasserseitige Installation die Checkliste aus der Installationsanleitung für LEDA Festbrennstoff-Heizgeräte mit Wassertechnik. ** Hinweis: Die Feuerstätte darf erst in Betrieb genommen werden, wenn der Schornsteinfeger die Tauglichkeit und sichere Benutzbarkeit bescheinigt hat. Bitte örtliche Vorschriften beachten, z. B. LBO, FeuVO, KÜO...
- Seite 5 Datum und Unterschrift * Bitte beachten Sie für die wasserseitige Installation die Checkliste aus der Installationsanleitung für LEDA Festbrennstoff-Heizgeräte mit Wassertechnik. ** Hinweis: Die Feuerstätte darf erst in Betrieb genommen werden, wenn der Schornsteinfeger die Tauglichkeit und sichere Benutzbarkeit bescheinigt hat. Bitte örtliche Vorschriften beachten, z. B. LBO, FeuVO, KÜO...
-
Seite 7: Inhaltsverzeichnis
3.2 Funktionsprinzip 3.3 Heizbetrieb und Leistungsregelung 3.4 Reinigung und Wartung 3.5 Checkliste bei Störungen 4. Gewährleistung und Garantie 5. Konformitätserklärung 6. Ersatz- und Verschleißteile 6.1 LEDATRONIC 6.2 FORMIA, NOVIA A, C, CL, plus und VISPA 6.3 NOVIA W 7. Technische Daten... -
Seite 8: Sicherheitshinweise
Sicherheitshinweise Herzlichen Glückwunsch! Mit dem LEDA FORMIA, NOVIA oder VISPA haben Sie sich für einen formschönen und stilvollen Raumheizer entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwer- tiges Material und gute Verarbeitung. Der Kaminofen wurde nach heutigem Stand der Technik gebaut und ist nach DIN EN 13240 geprüft. - Seite 9 Luftabsaugende Anlagen (z.B. Lüftungsanlage, Dunstabzugshaube, Abluft-Wäschetrockner etc.), die zusammen mit der Feuerstätte im selben Raum oder Raumluftverbund betrieben werden, können die Verbrennungsluft- versorgung stören. Als entsprechende Sicherheitseinrichtung empfehlen wir zur Überwachung den LEDA-Unter- druck-Controller LUC. Jede bauliche Veränderung des Raumheizers ist unzulässig! Der NOVIA W darf nur betrieben werden, wenn die wasserseitige Installation funktionstüchtig fertiggestellt und der Wärmetauscher befüllt ist!
-
Seite 10: Aufstellung Und Erstinbetriebnahme
• Raumheizer mit Aufstell- und Bedienungsanleitung • Ofenpass • Bedienungsgriff • Bedienungshandschuh • Füße FORMIA / NOVIA: 4 Stck. , VISPA: 3 Stck. • LEDATRONIC (vormontiert) mit Montageanleitung - nur bei LT3-Versionen • Keramik Deckplatte (nur NOVIA mit Keramik) • Installationsanleitung für LEDA Festbrennstoff-Heizgeräte •... -
Seite 11: Berechnung Der Heizlast (Wärmebedarf)
Aufstellung und Erstinbetriebnahme 2.2 Berechnung der Heizlast (Wärmebedarf) Der LEDA Raumheizer stellt nach 1. BImSchV eine Einzelraumfeuerungsanlage dar, die vorrangig zur Beheizung eines Aufstellraums verwendet wird. Angrenzende Räume können zusätzlich mitbeheizt werden. Die Wärmeleistung der Einzelraumfeuerungsanlage muss sich dabei jedoch am Wärmebedarf des Aufstellraums (Heizlast) orientieren. -
Seite 12: Bestimmung Des Gesamtförderdrucks
Aufstellung und Erstinbetriebnahme 2.4 Bestimmung des Gesamtförderdrucks Der Gesamtförderdruck ist für jede Ofenanlage individuell Notwendiger zu bestimmen. Förderdruck für das Verbind- • Der insgesamt benötigte Förderdruck der Feuerstätte ungsstück setzt sich aus mehreren Einzeldrücken zusammen. • Für die Bestimmung des Gesamtförderdrucks der Feuer- stätte sind die jeweiligen Einzelwerte entsprechend der nachfolgenden Übersicht zu ermitteln und zu addieren. -
Seite 13: Verbrennungsluftversorgung Über Direkte Leitung Von Außen
Zur Auslegung der Verbrennungsluft-Leitungsdurchmesser besuchen Sie bitte die LEDA Internetseite! Der notwendige Förderdruck für die Verbrennungsluftleitung kann nach DIN EN 13384 berechnet oder nach Arbeitstabellen bestimmt werden. Diese Arbeitstabellen finden Sie im LEDA Produktkatalog auf unserer Inter- netseite www.LEDA.de im Service-Portal. -
Seite 14: Brandschutz- Und Sicherheitsabstände
Die Einhaltung aller Sicherheits- und Brandschutzabstände ist sicherheitstechnisch und baurechtlich vorgeschrieben! Zu brennbaren bzw. temperaturempfindlichen Gegenständen müssen folgende Sicherheitsabstände gewahrt werden: FORMIA NOVIA und VISPA Sicherheitsabstand im Strahlungsbereich der Sichtscheibe, nach hinten und seitlich zu brennbaren Abb. 2.3 Bauteilen, z. B. Schrank, brennbare Wand etc. -
Seite 15: Transporterleichterung Novia Plus
Aufstellung und Erstinbetriebnahme FORMIA NOVIA und VISPA min. 100 cm min. 95 cm 30 cm 30 cm Fußbodenschutz unter und vor dem Gerät Abb. 2.4 2.7 Transporterleichterung NOVIA plus Für einen leichteren Transport (Reduktion von Gussring 265 kg auf 200 kg) können Einzelteile des Kami- nofens demontiert werden. -
Seite 16: Verstellbaren Füße Montieren Und Ausrichten Des Gerätes
Aufstellung und Erstinbetriebnahme 2.8 Verstellbaren Füße montieren und Ausrichten des Gerätes Die verstellbaren Füße (Beipack) sind unterhalb des Gerätes zu montieren. Sie ermöglichen ein Ausrichten des LEDA Ofens auf unebenem Boden. Bitte verwenden Sie hierfür einen Maulschlüssel mit Schlüsselweite 13. FORMIA: WICHTIG! Abb. -
Seite 17: Montage Des Außenluftanschlussstutzens
Aufstellung und Erstinbetriebnahme 2.9 Montage des Außenluftanschlussstutzens (1) FORMIA und NOVIA A und C HINWEIS: Nur bei rückseitiger Anschlussweise der Verbrennungsluftleitung notwendig. Bei Leitungsführung durch den Sockel des Gerätes, ist kein zusätzlicher Außenluftanschlussstutzen erforderlich. Der Außenluftanschlussstutzen (Sonderzubehör) wird mit den beiliegenden Schrauben in der Rückwand des Gerätes befestigt. -
Seite 18: Deckplatte Aus Naturstein Oder Keramik
Aufstellung und Erstinbetriebnahme (4) LEDATRONIC Versionen Um eine rückseitige Anschlussweise herzustellen, ist das vorbereitete Blech auf der Rückseite herauszu- brechen und der Verbrennungsluftkasten unter die LT Luftklappe Luftklappe der LEDATRONIC zu schieben. Dieser kann mit einer Schlauchschelle zusätzlich gesichert Schlauch- schelle werden. -
Seite 19: Wasserseitige Anschlüsse Des Novia W
Aufstellung und Erstinbetriebnahme 2.11 Wasserseitige Anschlüsse des NOVIA W ACHTUNG! Bei Auslieferung befinden sich zum Schutz an den Gewinden Schutzkappen bzw. Stopfen aus Kunststoff. Diese sind erst unmittel- bar vor dem Anschluss zu entfernen. Diese Kap- pen sind keinesfalls wasserdicht und dürfen nicht am Kaminofen verbleiben. -
Seite 20: Installationshinweise Ledatronic
Aufstellung und Erstinbetriebnahme 2.12 Installationshinweise LEDATRONIC Die Vorgaben der LEDATRONIC Montage- und Bedienungsanleitung sind ebenfalls zu beachten! Der Temperaturfühler sowie der Türschalter sind vormontiert. Die Reglereinheit kann anhand der folgenden Abbildungen montiert werden. Die Einbauhinweise zur Installation des Displays und der Verbindungskabel kön- nen der LEDATRONIC Montageanleitung entnommen werden. -
Seite 21: Anschließen An Den Schornstein
Metall dehnt sich bei Erwärmung aus und zieht sich während der Abkühlphase wieder zusammen. Durch die besondere Geräte-Konstruktion und die Verwendung von hochwertigem Material wurden die Betriebsge- räusche in Folge der Wärmeausdehnung minimiert. NOVIA W: Zu beachten ist das Kapitel „Erstinbetriebnahme und Funktionskontrolle“ in der Installationsanleitung für LEDA Festbrennstoff-Heizgeräte mit Wassertechnik! -
Seite 22: Normen Und Richtlinien
Aufstellung und Erstinbetriebnahme 2.15 Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstel- lung, sowie den Betrieb von Feuerstätten und Heizungssystemen besonders zu beachten: DIN 18896 Feuerstätten für feste Brennstoffe - Technische Regeln für die Installation, Anforderungen an die Bedienungsanleitung Landesbauordnung des jew. -
Seite 23: Bedienung
3.1 Brennstoffe (1) Brennstoffarten, -mengen und -größen Der LEDA FORMIA bzw. NOVIA ist für die Brennstoffe Holzbrikett, Scheitholz und Braunkohlebrikett geeignet. Es dürfen nur Brennstoffe gemäß der Ersten Verordnung zur Durchführung des Bundes-Immissionsschutzge- setzes (1.BImSchV, §3 Abs. 1, Nr. 3 und 5a) verfeuert werden:... - Seite 24 Reinigungsaufwand und die damit verbundenen Kosten erheblich. (6) Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.
-
Seite 25: Funktionsprinzip
In der Rückwand befindet sich ein Luftkanal, der die Scheibenspülluft sowie die Sekundärverbrennungsluft versorgt. Heizgasumlenkung Durchbranddüse Nachverbrennungszone Feuertür Schamotteauskleidung Sichtscheibe Hauptverbrennungszone Sekundärluftdüsen Scheibenspülluft Brennstoff Stehrost/ Luftleiter Primärvorderluft Primärhinterluft Einhandstellhebel Luftvorwärmkammer Aschetür Rüttelrost Aschekasten Primärunterluft/ Startluft Abb. 3.1 Funktionsprinzip am Beispiel LEDA FORMIA... -
Seite 26: Heizbetrieb Und Leistungsregelung
Bedienung 3.3 Heizbetrieb und Leistungsregelung Bedienelemente Öffnen der Feuertür FORMIA NOVIA / VISPA Abb. 3.2 Öffnen der Feuertür Abb. 3.4 Bedienungsgriff in die Aufnahme unterhalb des Türgriffes durch Ziehen am Türgriff einschieben und ... Abb. 3.3 Geöffnete Tür Abb. 3.5 ... -
Seite 27: Öffnen Der Aschetür
Aschetür und Feuertür ist konstruktionsbedingt nicht möglich. Rüttelrost Sollen Braunkohlebriketts zum Verfeuern benutzt werden, ist der Rüttelrost mit Hilfe des Bedienungsgriffes zu öffnen. FORMIA, NOVIA, VISPA Abb. 3.10 Rüttelrost geschlossen bei Abb. 3.11 Rüttelrost geöffnet bei - Scheitholzbetrieb - Braunkohlebetrieb... -
Seite 28: Einstellung Der Verbrennungsluft (Manuell)
Bedienung Einstellung der Verbrennungsluft (manuell) FORMIA NOVIA VISPA Abb. 3.12 Zum Verstellen der Verbrennungsluft sollte der Bedienungsgriff verwendet werden Abb. 3.13 Verbrennungsluftschieber: Position Abbrand starten, Wiederhochheizen, Braunkohlebetrieb Abb. 3.14 Verbrennungsluftschieber: Position Nennwärmeleistung Abb. 3.15 Verbrennungsluftschieber: Position geschlossen zum Wärme halten... - Seite 29 Bedienung Nur für Geräte mit LEDATRONIC: Bei Stromausfall kann das Gerät manu- ell betrieben werden. Hierzu kannn über den Stellhebel der Verbrennungsluftklap- Stellhebel Vebrennungs- pe die Verbrennungsluftzufuhr gesteuert luftklappe werden. Zierring- blende Der Stellhebel befindet sich hinter der Zierringblende. Die Beschreibung der Luftanschlusskasten Demontage der Blende ist im Kap.
- Seite 30 Anheizen begonnen werden: a) Scheitholz in mehrere Streifen aufspalten, Einhand-Luftregler: „Kaltstart und Anheizen“ b) Streifen auf den Feuerraumboden legen, c) Anzündwürfel (z.B. LEDA FeuerFit) zwischen den Streifen legen und entzünden sowie d) zwei weitere größere Scheitholzstücke auf die Streifen legen, e) Feuerraumtür ca.
- Seite 31 Bedienung (2 a) Fortheizen (Scheitholz und Holzbrikett) a) Scheitholz vorbereiten: min. 1-mal aufspalten Einhand-Luftregler: „Nennwärmeleistung“ (Aufgabemenge siehe Kap. 3.1) Holzbrikett vorbereiten: min. 1-mal durchbrechen (Aufgabemenge siehe Kap. 3.1) b) Feuertür zum Nachlegen erst öffnen, wenn das Anzündholz heruntergebrannt ist c) Scheitholz bzw. Holzbrikett auf ausreichender (Regler mittig) Grundglut auflegen Rüttelrost...
-
Seite 32: Reinigung Und Wartung
Bedienung Bei zu starkem Drosseln der Lufteinstellung kann es zu Gefahren kommen! Mit Holz kann grundsätzlich kein stark gedrosselter Schwachlastbetrieb (Dauerbrand) gefahren werden! Negative Folgen könnten sein: Schwelbrand mit Kondensat- und Teerbildung, starke Ruß- und Rauchbildung (Schadstoffausstoß, Rauchbelästigung) bis hin zur Verpuffungsgefahr. (4) Wärmehalten Falls kein Brenngut mehr nachgelegt wird und keine Einhand-Luftregler: „Wärmehalten“... -
Seite 33: Nachverbrennungszone
Bedienung (1) Entaschung a) Der Aschekasten darf höchstens bis zur oberen Kante mit Asche gefüllt sein. Es darf sich kein Aschekegel bilden, da sonst eine Kühlung der Rost- einrichtung unmöglich wird und Beschädigungen Maximales Ascheniveau nicht ausgeschlossen werden können. b) Die Feinasche mit Hilfe des Rüttelrostes durch die Löcher in den Aschekasten abrütteln. - Seite 34 Bedienung Abb. 3.23 ...den Stein nach unten... Abb. 3.24 ...herausziehen. Beim Wiedereinbau der Heizgasumlenkungen muss auf die korrekte Montage und Anordnung geachtet werden! (4) Reinigung des Wasserwärmetauschers (nur bei der Variante NOVIA W) Während der Heizperiode sollte der Wasserwärmetauscher des NOVIA W ein- bis zweimal oder nach Bedarf mit der mitgelieferten Reinigungsbürste gesäubert werden.
- Seite 35 Anschließend ist der Revisionsdeckel, die Revisionstür sowie der Umlenk- stein in umgekehrter Reihenfolge wie- der zu montieren. (5) Pflege Verriegelungsschloss FORMIA Das Verriegelungsschloss unterliegt dem natürlichen Verschleiß. Deshalb sollte es vor jeder Heizsaison, oder bei Bedarf, mit der Spezialpaste (Bestell.-Nr.: 1005-02201) nachgefettet werden.
-
Seite 36: Checkliste Bei Störungen
Bedienung 3.5 Checkliste bei Störungen Störung Ursache Abhilfe Das Feuer brennt schlecht Holz zu feucht • Überprüfen; max. Restfeuchte 20% Falscher Brennstoff oder zu wenig • Nur den Brennstoff verwenden, der für das Gerät geeig- oder net und zugelassen ist (s. Kap. 3.1) Sichtscheibe verschmutzt •... - Seite 37 Bedienung Störung Ursache Abhilfe Rauchbelästigung Schornsteinzug zu schwach: • Probebetrieb durchführen und anliegenden Unterdruck (Mindestförderdruck: messen. 12 am Abgasstutzen) • Abgasanlage auf Dichtheit überprüfen • Lockfeuer im Schornstein entfachen • offen stehende Türen anderer am Schornstein ange- schlossener Geräte dicht schließen •...
- Seite 38 Bedienung Störung Ursache Abhilfe Übermäßiges Verschmut- Holz zu feucht • Überprüfen; max. Restfeuchte 20% zen der Wärmetauscher- Falscher Brennstoff • Nur den Brennstoff, der für das Gerät zu- flächen gelassen ist, verwenden Zu wenig Brennstoff • die vorgesehene Menge Brennstoff für Ihre Geräteversion auflegen Defekt / Fehlen der Rücklaufanhe- •...
-
Seite 39: Gewährleistung Und Garantie
Sachmängel an neu hergestellten Produkten innerhalb der gesetzlichen Gewährleistungsfrist sind direkt mit dem Anlagenersteller/ Fachbetrieb zu klären. Über diese gesetzlichen Vorgaben hinaus übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entspre- chende Werkstoffbeschaffenheit. -
Seite 40: Konformitätserklärung
Staub-Emissionen bei 13% O max. 40 mg/m³ Abgastemperatur 220 °C Abgasstutzentemperatur 180 °C Energieeffizienz min. 80 % Energieeffizienz min. 80 % BEDIENUNGSANLEITUNG BEACHTEN! Zulässiger Betriebsdruck 2,5 bar BEDIENUNGSANLEITUNG BEACHTEN! Abb. 5.2 Geräteschild des FORMIA, NOVIA, und VISPA Abb. 5.3 Geräteschild des NOVIA W... -
Seite 41: Ersatz- Und Verschleißteile
Ersatz- und Verschleißteile 6. Ersatz- und Verschleißteile Es dürfen nur Original-Ersatzteile des Herstellers verwendet werden! Ersatzteile bekommen Sie über Ihren Fachhändler oder Anlagenersteller. Hinweis: Die Innenauskleidung, also die Ausmauerung, besteht aus dem Naturprodukt Schamotte, bei der nach län- gerem intensiven Gebrauch vereinzelt Risse auftreten können. Dies hat jedoch keinerlei Auswirkungen auf die Funktion des Gerätes und sollten deshalb nicht vorzeitig ausgetauscht werden. -
Seite 42: Formia, Novia A, C, Cl, Plus Und Vispa
Ersatz- und Verschleißteile 6.2 FORMIA, NOVIA A, C, CL, plus und VISPA Abb. 6.1 Ersatz- und Verschleißteile FORMIA, NOVIA A, C, CL, plus und VISPA Pos. Benennung Bestell-Nr. Pos. Benennung Bestell-Nr. Steinsegment unten 1005-03179 Set Rüttelrost/ Rostlager 1005-03174 Steinsegment oben... -
Seite 43: Novia W
Ersatz- und Verschleißteile 6.3 NOVIA W Abb. 6.1 Ersatz- und Verschleißteile NOVIA W Pos. Benennung Bestell-Nr. Pos. Benennung Bestell-Nr. Steinsegment unten 1005-03180 Türdichtungs-Set NOVIA 1005-03177 Steinsegment 1005-03791 Sicherheitsventil 1005-01620 Umlenkung 1005-03792 Automatischer Entlüfter 1005-01621 Set Rüttelrost/ Rostlager 1005-03174 Thermische Ablaufsicherung TAS 1005-01619 Aschekasten 1005-03173... -
Seite 44: Technische Daten
- ungünstigen [m³] 1) Der Raumheizer NOVIA, FORMIA und VISPA wurde mit einer Abgasrohrverbindung mit einer gestreckten Länge von 80 cm geprüft. 2) Für einen optimalen Wirkungsgrad sollte der Wert nicht überschritten werden 3) Mit einem Strahlungsschutz kann der Sicherheitsabstand halbiert werden. - Seite 45 Ø [mm] Abmessungen und Massen Max. Holzscheitlänge [cm] Brennraummaße [cm] 31 x 53 x 26 Masse Raumheizer FORMIA/ NOVIA/ NOVIA plus/ VISPA ca.[kg] 190 / 210 / 265 / 265 Zulässiger Betriebsdruck im Wasserwärmetauscher max. [bar] Zulässige Vorlauftemperatur max. [°C] Wasserinhalt Anschlüsse VL / RL...
