Deutsch
3

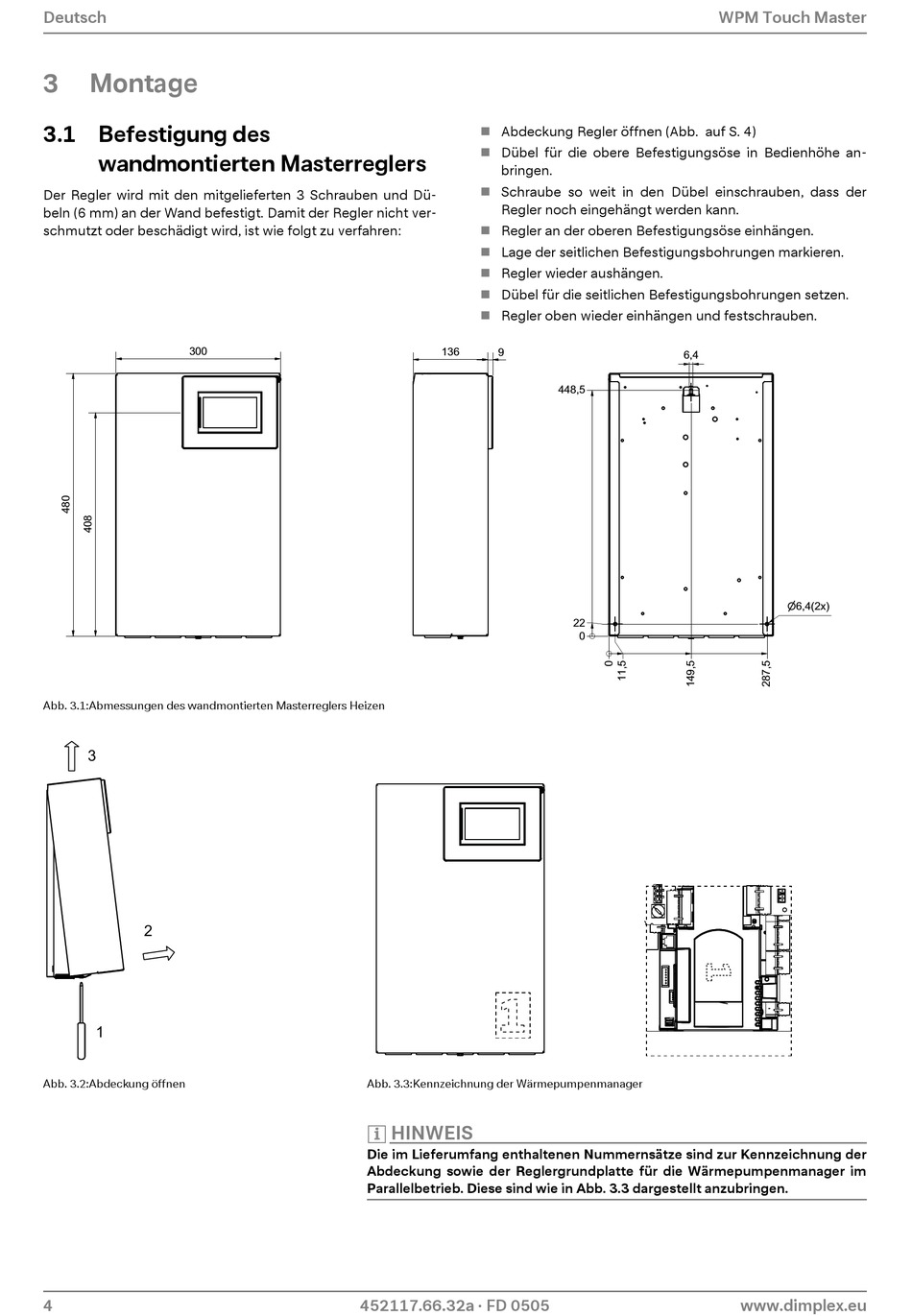

Montage

3.1 Befestigung des
wandmontierten Masterreglers
Der Regler wird mit den mitgelieferten 3 Schrauben und Dü-
beln (6 mm) an der Wand befestigt. Damit der Regler nicht ver-
schmutzt oder beschädigt wird, ist wie folgt zu verfahren:
300
Abb. 3.1:Abmessungen des wandmontierten Masterreglers Heizen
3
2
1
Abb. 3.2:Abdeckung öffnen
4
 Abdeckung Regler öffnen (Abb. auf S. 4)
 Dübel für die obere Befestigungsöse in Bedienhöhe an-
bringen.
Schraube so weit in den Dübel einschrauben, dass der

Regler noch eingehängt werden kann.
Regler an der oberen Befestigungsöse einhängen.

Lage der seitlichen Befestigungsbohrungen markieren.

Regler wieder aushängen.

Dübel für die seitlichen Befestigungsbohrungen setzen.

 Regler oben wieder einhängen und festschrauben.
136 9
1
Abb. 3.3:Kennzeichnung der Wärmepumpenmanager
HINWEIS HINWEIS
Die im Lieferumfang enthaltenen Nummernsätze sind zur Kennzeichnung der
Abdeckung sowie der Reglergrundplatte für die Wärmepumpenmanager im
Parallelbetrieb. Diese sind wie in Abb. 3.3 dargestellt anzubringen.
452117.66.32a · FD 0505
WPM Touch Master
6,4
448,5
22
0
6,4(2x)
