Montage - und Gebrauchsanweisung für den Fachmann
Montage des Zentralsteuergerätes
Die Montage darf nur von einem Fachmann, der vom zu-
ständigen EVU zugelassen ist, durchgeführt werden. Die
Vorschriften des zuständigen EVU sowie die einschlägigen
VDE-Vorschriften sind zu beachten.
Das Gerät hat einen Platzbedarf von 3 Teilungseinheiten
nach DIN 43880. Der Berührungsschutz nach Schutzklasse
II ist gewährleistet durch Einbau in:
• Installationskleinverteiler nach DIN 57603/VDE 0603
(z.B. Verteiler des N-Systems)
• Installationsverteiler nach DIN 57659/VDE 0659.
Das Aufladesteuergerät ist an der kältesten Stelle, d.h. in
die unterste Montagereihe des Verteilers, einzusetzen.
Beidseitig ist ein Abstand von mindestens einer Teilungs-
einheit freizuhalten.

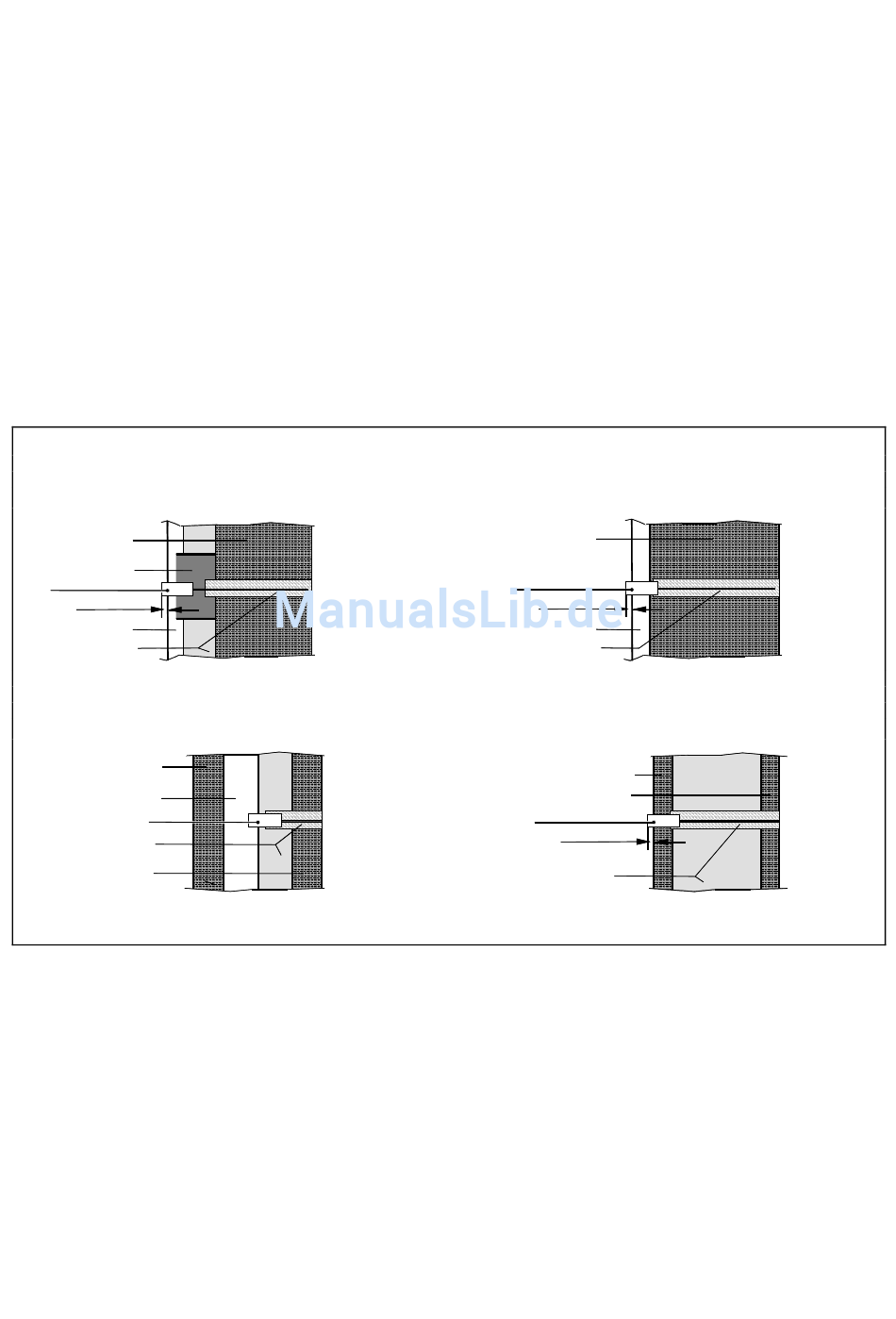

Mauer mit Außenisolierung
außen
Mauerwerk
Beton
Außenfühler
max. 1cm
Putz
Wärmedämmung
Vorgehängte Fassade
außen
Beton, Eternit
oder Fassadenstein
Luft
Außenfühler
Wärmedämmung
Beton
Elektrischer Anschluss
Bei Anschluss der Aufladesteuerung WG 05 DC sind folgen-
de Punkte zu beachten:
•
die Anschlüsse an den Klemmen L und N nicht vertau-
schen
•
die Steuerader KU muss phasengleich mit L ange-
schlossen werden
•
wird aufgrund eines Verdrahtungsfehlers Phase an die
rot gekennzeichneten Klemmen angeschlossen, so wird
das Gerät zerstört.
Montage des Außenfühlers
Der NTC-Außenfühler ist mindestens 2m über dem Boden
in das äußere Mauerwerk vorzugsweise der Hauptbenut-
zungszone (bei Großanlagen) bzw. des Hauptbenutzungs-
raumes (bei Einzelanlagen) einzubauen. Der Fühler darf
nicht der Sonneneinstrahlung ausgesetzt sein. Wärme-
quellen (z.B. Lüftungsschächte oder gekippte Fenster)
dürfen den Fühler und somit die Aufladesteuerung WG 05
DC nicht beeinflussen.
Es ist darauf zu achten, dass
• der Außenfühler in den Mörtel eingebettet wird
• die Kabeldurchführung sorgfältig mit wärmedämmen-
dem Material abgedichtet wird.
Der NTC-Außenfühler besitzt eine 2m lange Anschlusslei-
tung und kann mit einer Installationsleitung (min. 1,5mm²)
auf max. 30m verlängert werden.
Mauer mit oder ohne Innenisolierung
innen
Fertighauswand
innen
Das Zentralsteuergerät erlaubt den Anschluss von:
•
maximal 100 Aufladereglern
•
beliebige Anzahl von Gruppensteuergeräten, jedoch ins-
gesamt maximal 100 Aufladeregler bzw. Speicherheizge-
räte in der Anlage.
Steuerleitungen müssen gemäß DIN 44573 zweiadrig verlegt
werden. Diese zwei Adern dürfen gemäß VDE-Richtlinie 0100
nicht mit Netzadern in einem Kabel verlegt werden.
außen
Mauerwerk
Außenfühler
max. 1cm
Putz
Wärmedämmung
außen
Wandelement (außen)
Wandelement (innen)
Außenfühler
max. 1cm
Wärmedämmung
innen
innen
