WPM Touch Master

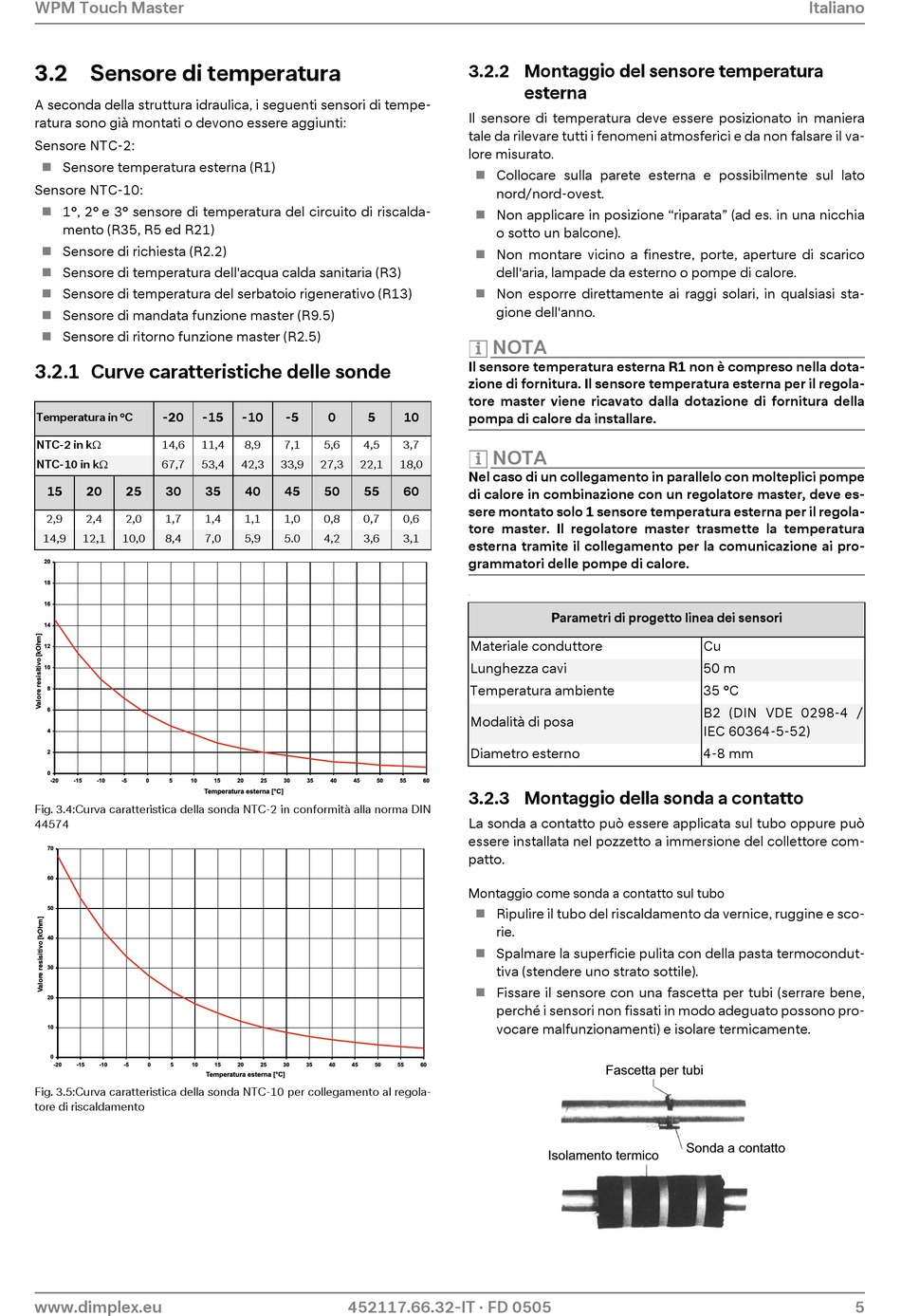

3.2 Sensore di temperatura
A seconda della struttura idraulica, i seguenti sensori di tempe-
ratura sono già montati o devono essere aggiunti:
Sensore NTC-2:
Sensore temperatura esterna (R1)
Sensore NTC-10:
1°, 2° e 3° sensore di temperatura del circuito di riscalda-
mento (R35, R5 ed R21)
Sensore di richiesta (R2.2)
Sensore di temperatura dell'acqua calda sanitaria (R3)
Sensore di temperatura del serbatoio rigenerativo (R13)
Sensore di mandata funzione master (R9.5)
Sensore di ritorno funzione master (R2.5)
3.2.1 Curve caratteristiche delle sonde
-20
-15
Temperatura in °C
NTC-2 in k
14,6
11,4
NTC-10 in k
67,7
53,4
15
20
25
30
2,9
2,4
2,0
1,7
14,9
12,1
10,0
8,4
20
18
16
14
12
10
8
6
4
2
0
-20
-15
-10
-5
0
5
10
Temperatura esterna [°C]
Fig. 3.4:Curva caratteristica della sonda NTC-2 in conformità alla norma DIN
44574
70
60
50
40
30
20
10
0
-20
-15
-10
-5
0
5
10
Fig. 3.5:Curva caratteristica della sonda NTC-10 per collegamento al regola-
tore di riscaldamento
www.dimplex.eu
-10
-5
0
5
8,9
7,1
5,6
4,5
42,3
33,9
27,3
22,1
35
40
45
50
55
1,4
1,1
1,0
0,8
0,7
7,0
5,9
5.0
4,2
3,6
15
20
25
30
35
40
45
15
20
25
30
35
40
45
50
Temperatura esterna [°C]
452117.66.32-IT · FD 0505
3.2.2 Montaggio del sensore temperatura
esterna
Il sensore di temperatura deve essere posizionato in maniera
tale da rilevare tutti i fenomeni atmosferici e da non falsare il va-
lore misurato.
Collocare sulla parete esterna e possibilmente sul lato
nord/nord-ovest.
Non applicare in posizione "riparata" (ad es. in una nicchia
o sotto un balcone).
Non montare vicino a finestre, porte, aperture di scarico
dell'aria, lampade da esterno o pompe di calore.
Non esporre direttamente ai raggi solari, in qualsiasi sta-
gione dell'anno.
HINWEIS
NOTA
Il sensore temperatura esterna R1 non è compreso nella dota-
zione di fornitura. Il sensore temperatura esterna per il regola-
tore master viene ricavato dalla dotazione di fornitura della
10
pompa di calore da installare.
3,7
HINWEIS
NOTA
18,0
Nel caso di un collegamento in parallelo con molteplici pompe
60
di calore in combinazione con un regolatore master, deve es-
sere montato solo 1 sensore temperatura esterna per il regola-
0,6
tore master. Il regolatore master trasmette la temperatura
3,1
esterna tramite il collegamento per la comunicazione ai pro-
grammatori delle pompe di calore.
-
Materiale conduttore
Lunghezza cavi
Temperatura ambiente
Modalità di posa
Diametro esterno
50
55
60
3.2.3 Montaggio della sonda a contatto
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto a immersione del collettore com-
patto.
Montaggio come sonda a contatto sul tubo
Ripulire il tubo del riscaldamento da vernice, ruggine e sco-
rie.
Spalmare la superficie pulita con della pasta termocondut-
tiva (stendere uno strato sottile).
Fissare il sensore con una fascetta per tubi (serrare bene,
perché i sensori non fissati in modo adeguato possono pro-
vocare malfunzionamenti) e isolare termicamente.
55
60
Parametri di progetto linea dei sensori
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Fascetta per tubi
Sonda a contatto
Isolamento termico
Italiano
5
