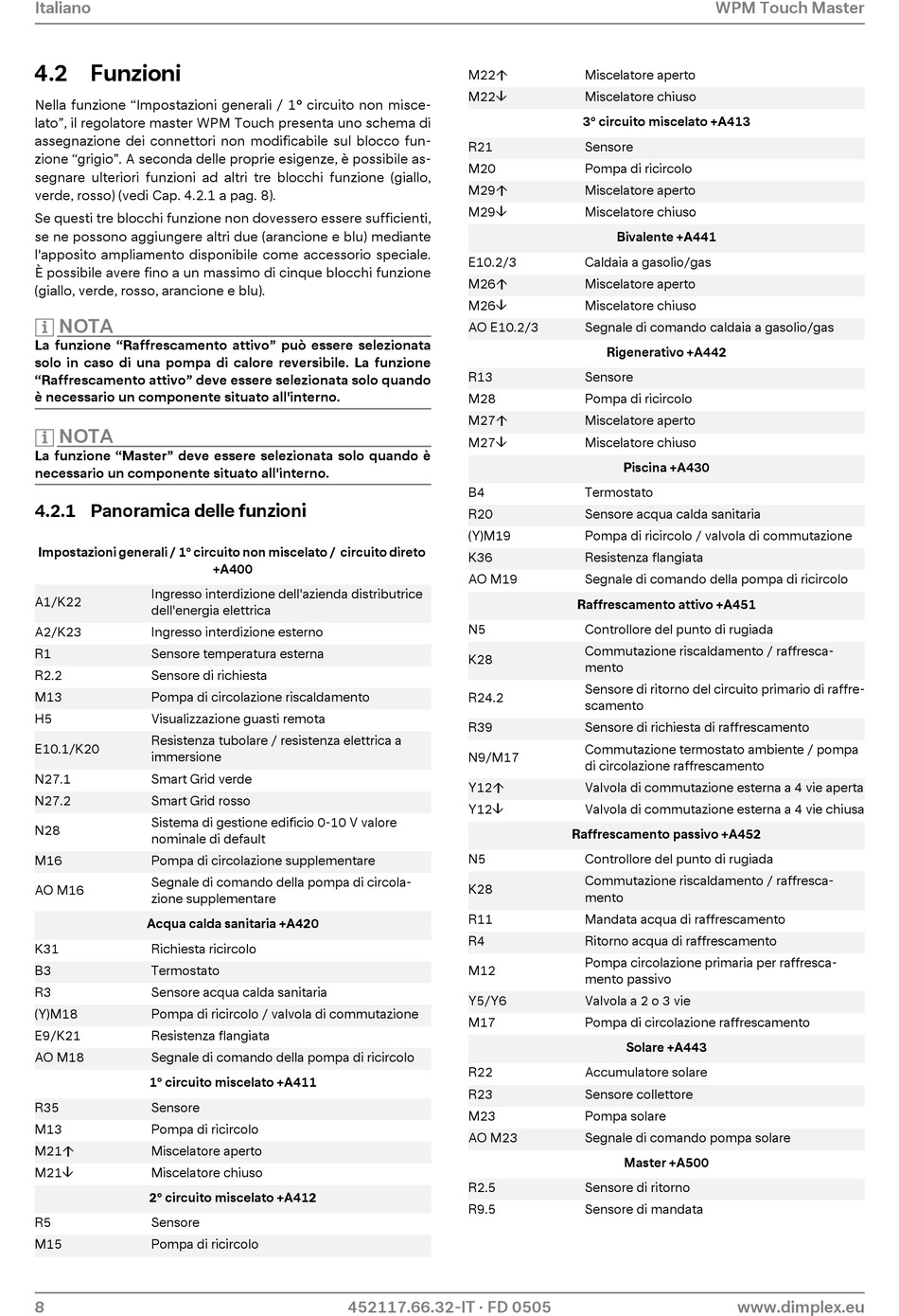

4.2 Funzioni

Nella funzione "Impostazioni generali / 1° circuito non misce-
lato", il regolatore master WPM Touch presenta uno schema di
assegnazione dei connettori non modificabile sul blocco fun-
zione "grigio". A seconda delle proprie esigenze, è possibile as-
segnare ulteriori funzioni ad altri tre blocchi funzione (giallo,
verde, rosso) (vedi Cap. 4.2.1 a pag. 8).
Se questi tre blocchi funzione non dovessero essere sufficienti,
se ne possono aggiungere altri due (arancione e blu) mediante
l'apposito ampliamento disponibile come accessorio speciale.
È possibile avere fino a un massimo di cinque blocchi funzione
(giallo, verde, rosso, arancione e blu).
HINWEIS
NOTA
La funzione "Raffrescamento attivo" può essere selezionata
solo in caso di una pompa di calore reversibile. La funzione
"Raffrescamento attivo" deve essere selezionata solo quando
è necessario un componente situato all'interno.
HINWEIS NOTA
La funzione "Master" deve essere selezionata solo quando è
necessario un componente situato all'interno.

4.2.1 Panoramica delle funzioni

Impostazioni generali / 1° circuito non miscelato / circuito direto
Ingresso interdizione dell'azienda distributrice
A1/K22
dell'energia elettrica
A2/K23 Ingresso interdizione esterno
R1 Sensore temperatura esterna
R2.2 Sensore di richiesta
M13 Pompa di circolazione riscaldamento
H5 Visualizzazione guasti remota
Resistenza tubolare / resistenza elettrica a
E10.1/K20
immersione
N27.1 Smart Grid verde
N27.2 Smart Grid rosso
Sistema di gestione edificio 0-10 V valore
N28
nominale di default
M16 Pompa di circolazione supplementare
Segnale di comando della pompa di circola-
AO M16
zione supplementare
Acqua calda sanitaria +A420
K31 Richiesta ricircolo
B3 Termostato
R3 Sensore acqua calda sanitaria
(Y)M18 Pompa di ricircolo / valvola di commutazione
E9/K21 Resistenza flangiata
AO M18 Segnale di comando della pompa di ricircolo
1° circuito miscelato +A411
R35 Sensore
M13 Pompa di ricircolo
M21 Miscelatore aperto
M21 Miscelatore chiuso
2° circuito miscelato +A412
R5 Sensore
M15 Pompa di ricircolo
8
+A400
452117.66.32-IT · FD 0505
M22 Miscelatore aperto
M22 Miscelatore chiuso
3° circuito miscelato +A413
R21 Sensore
M20 Pompa di ricircolo
M29 Miscelatore aperto
M29 Miscelatore chiuso
Bivalente +A441
E10.2/3 Caldaia a gasolio/gas
M26 Miscelatore aperto
M26 Miscelatore chiuso
AO E10.2/3 Segnale di comando caldaia a gasolio/gas
Rigenerativo +A442
R13 Sensore
M28 Pompa di ricircolo
M27 Miscelatore aperto
M27 Miscelatore chiuso
Piscina +A430
B4 Termostato
R20 Sensore acqua calda sanitaria
(Y)M19 Pompa di ricircolo / valvola di commutazione
K36 Resistenza flangiata
AO M19 Segnale di comando della pompa di ricircolo
Raffrescamento attivo +A451
N5 Controllore del punto di rugiada
Commutazione riscaldamento / raffresca-
K28
mento
Sensore di ritorno del circuito primario di raffre-
R24.2
scamento
R39 Sensore di richiesta di raffrescamento
Commutazione termostato ambiente / pompa
N9/M17
di circolazione raffrescamento
Y12 Valvola di commutazione esterna a 4 vie aperta
Y12 Valvola di commutazione esterna a 4 vie chiusa
Raffrescamento passivo +A452
N5 Controllore del punto di rugiada
Commutazione riscaldamento / raffresca-
K28
mento
R11 Mandata acqua di raffrescamento
R4 Ritorno acqua di raffrescamento
Pompa circolazione primaria per raffresca-
M12
mento passivo
Y5/Y6 Valvola a 2 o 3 vie
M17 Pompa di circolazione raffrescamento
Solare +A443
R22 Accumulatore solare
R23 Sensore collettore
M23 Pompa solare
AO M23 Segnale di comando pompa solare
Master +A500
R2.5 Sensore di ritorno
R9.5 Sensore di mandata
