Italiano
3

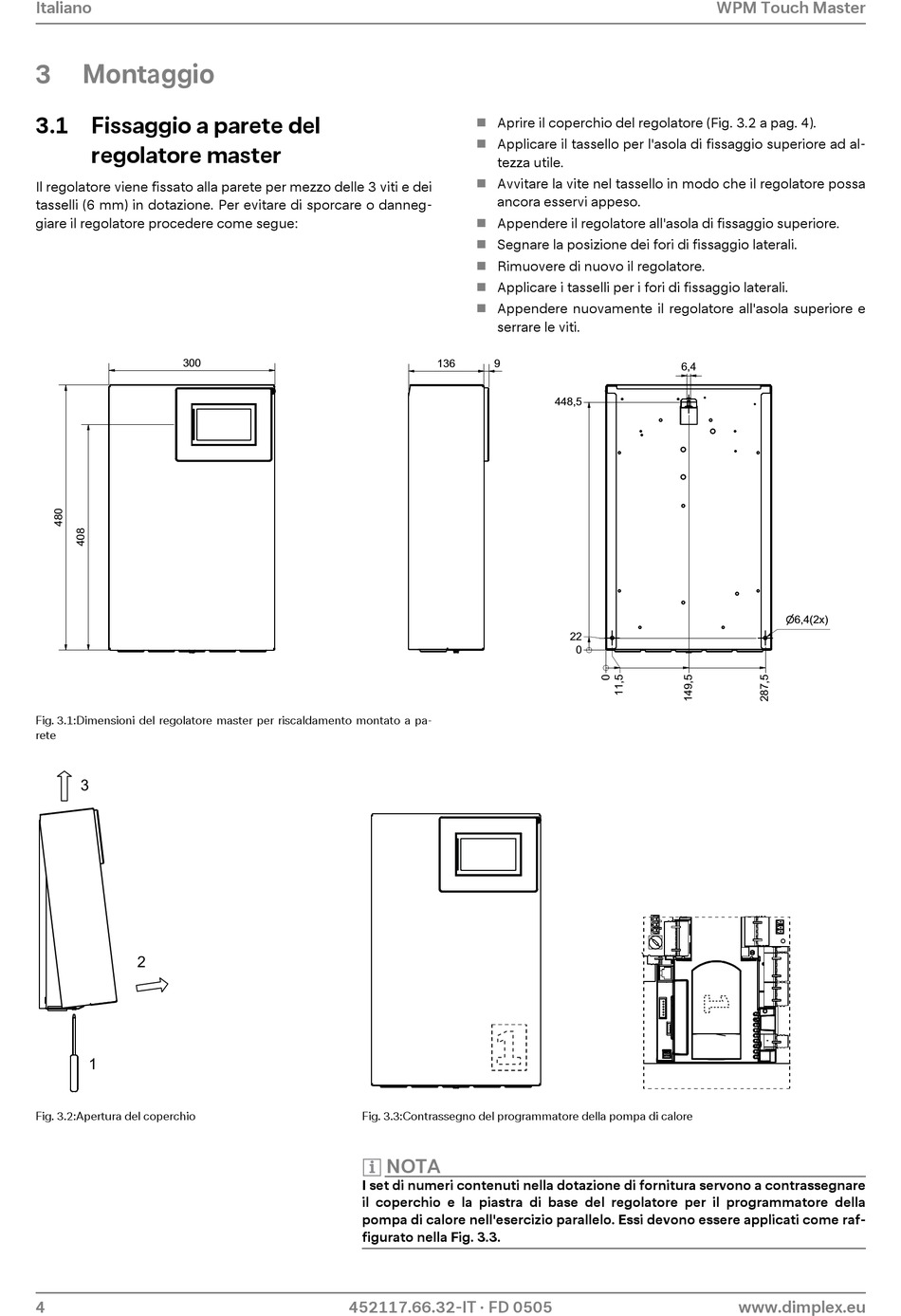

Montaggio

3.1 Fissaggio a parete del
regolatore master
Il regolatore viene fissato alla parete per mezzo delle 3 viti e dei
tasselli (6 mm) in dotazione. Per evitare di sporcare o danneg-
giare il regolatore procedere come segue:
300
Fig. 3.1:Dimensioni del regolatore master per riscaldamento montato a pa-
rete
3
2
1
Fig. 3.2:Apertura del coperchio
4
Aprire il coperchio del regolatore (Fig. 3.2 a pag. 4).

 Applicare il tassello per l'asola di fissaggio superiore ad al-
tezza utile.
 Avvitare la vite nel tassello in modo che il regolatore possa
ancora esservi appeso.
Appendere il regolatore all'asola di fissaggio superiore.

 Segnare la posizione dei fori di fissaggio laterali.
Rimuovere di nuovo il regolatore.

 Applicare i tasselli per i fori di fissaggio laterali.
Appendere nuovamente il regolatore all'asola superiore e

serrare le viti.
136 9
1
Fig. 3.3:Contrassegno del programmatore della pompa di calore
HINWEIS
NOTA
I set di numeri contenuti nella dotazione di fornitura servono a contrassegnare
il coperchio e la piastra di base del regolatore per il programmatore della
pompa di calore nell'esercizio parallelo. Essi devono essere applicati come raf-
figurato nella Fig. 3.3.
452117.66.32-IT · FD 0505
WPM Touch Master
6,4
448,5
22
0
6,4(2x)
