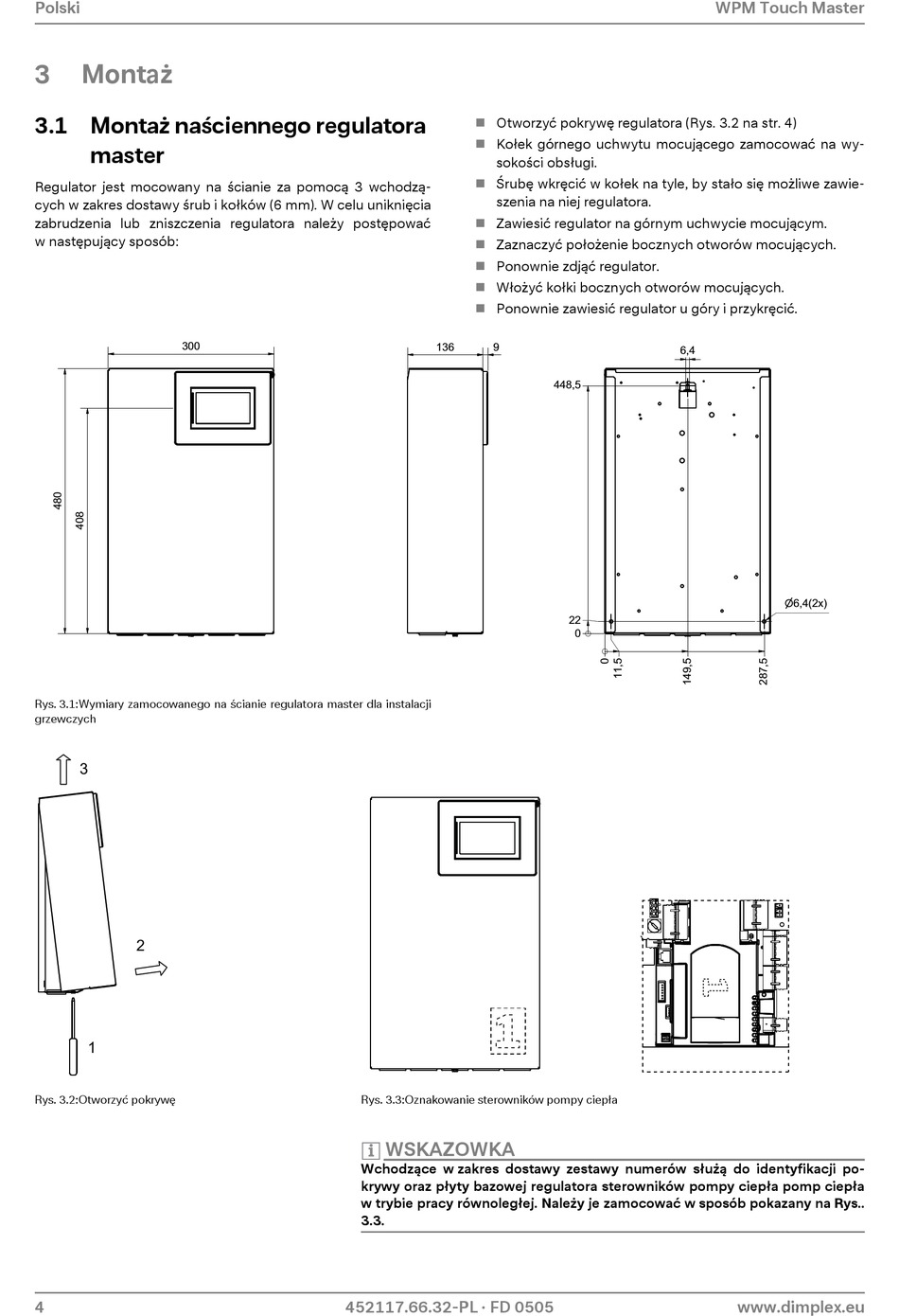

3 Montaż
3.1 Montaż naściennego regulatora
master
Regulator jest mocowany na ścianie za pomocą 3 wchodzą-
cych w zakres dostawy śrub i kołków (6 mm). W celu uniknięcia
zabrudzenia lub zniszczenia regulatora należy postępować
w następujący sposób:
300
Rys. 3.1:Wymiary zamocowanego na ścianie regulatora master dla instalacji
grzewczych
3
2
1
Rys. 3.2:Otworzyć pokrywę
4
Otworzyć pokrywę regulatora (Rys. 3.2 na str. 4)

 Kołek górnego uchwytu mocującego zamocować na wy-
sokości obsługi.
 Śrubę wkręcić w kołek na tyle, by stało się możliwe zawie-
szenia na niej regulatora.
Zawiesić regulator na górnym uchwycie mocującym.

 Zaznaczyć położenie bocznych otworów mocujących.
Ponownie zdjąć regulator.

 Włożyć kołki bocznych otworów mocujących.
Ponownie zawiesić regulator u góry i przykręcić.

136 9
1
Rys. 3.3:Oznakowanie sterowników pompy ciepła
HINWEIS WSKAZÓWKA
Wchodzące w zakres dostawy zestawy numerów służą do identyfikacji po-
krywy oraz płyty bazowej regulatora sterowników pompy ciepła pomp ciepła
w trybie pracy równoległej. Należy je zamocować w sposób pokazany na Rys..
3.3.
452117.66.32-PL · FD 0505
WPM Touch Master
6,4
448,5
22
0
6,4(2x)
