Français
3

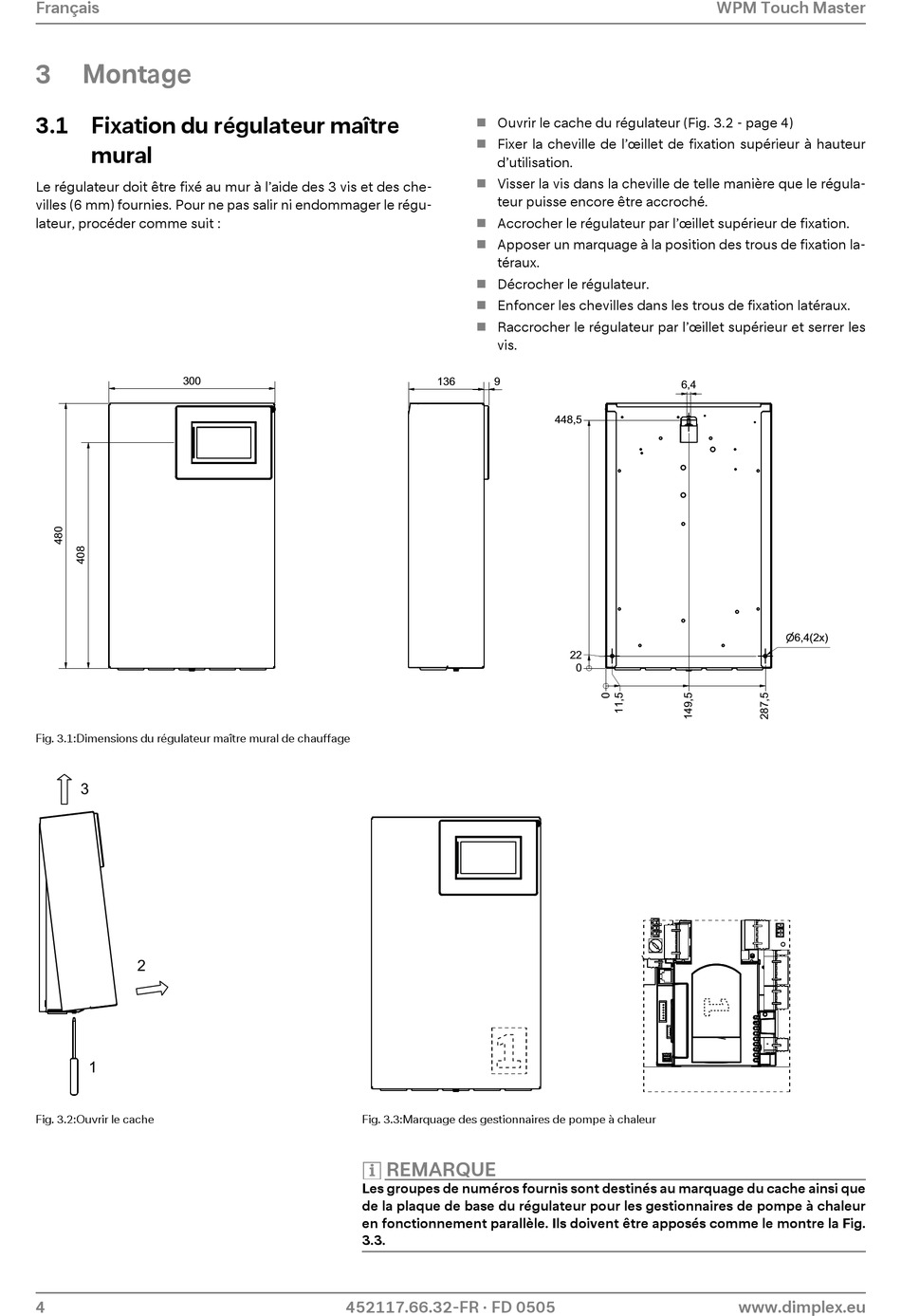

Montage

3.1 Fixation du régulateur maître
mural
Le régulateur doit être fixé au mur à l'aide des 3 vis et des che-
villes (6 mm) fournies. Pour ne pas salir ni endommager le régu-
lateur, procéder comme suit :
300
Fig. 3.1:Dimensions du régulateur maître mural de chauffage
3
2
1
Fig. 3.2:Ouvrir le cache
4
Ouvrir le cache du régulateur (Fig. 3.2 - page 4)

 Fixer la cheville de l'œillet de fixation supérieur à hauteur
d'utilisation.
 Visser la vis dans la cheville de telle manière que le régula-
teur puisse encore être accroché.
Accrocher le régulateur par l'œillet supérieur de fixation.

 Apposer un marquage à la position des trous de fixation la-
téraux.
Décrocher le régulateur.

Enfoncer les chevilles dans les trous de fixation latéraux.

 Raccrocher le régulateur par l'œillet supérieur et serrer les
vis.
136 9
1
Fig. 3.3:Marquage des gestionnaires de pompe à chaleur
HINWEIS REMARQUE
Les groupes de numéros fournis sont destinés au marquage du cache ainsi que
de la plaque de base du régulateur pour les gestionnaires de pompe à chaleur
en fonctionnement parallèle. Ils doivent être apposés comme le montre la Fig.
3.3.
452117.66.32-FR · FD 0505
WPM Touch Master
6,4
448,5
22
0
6,4(2x)
