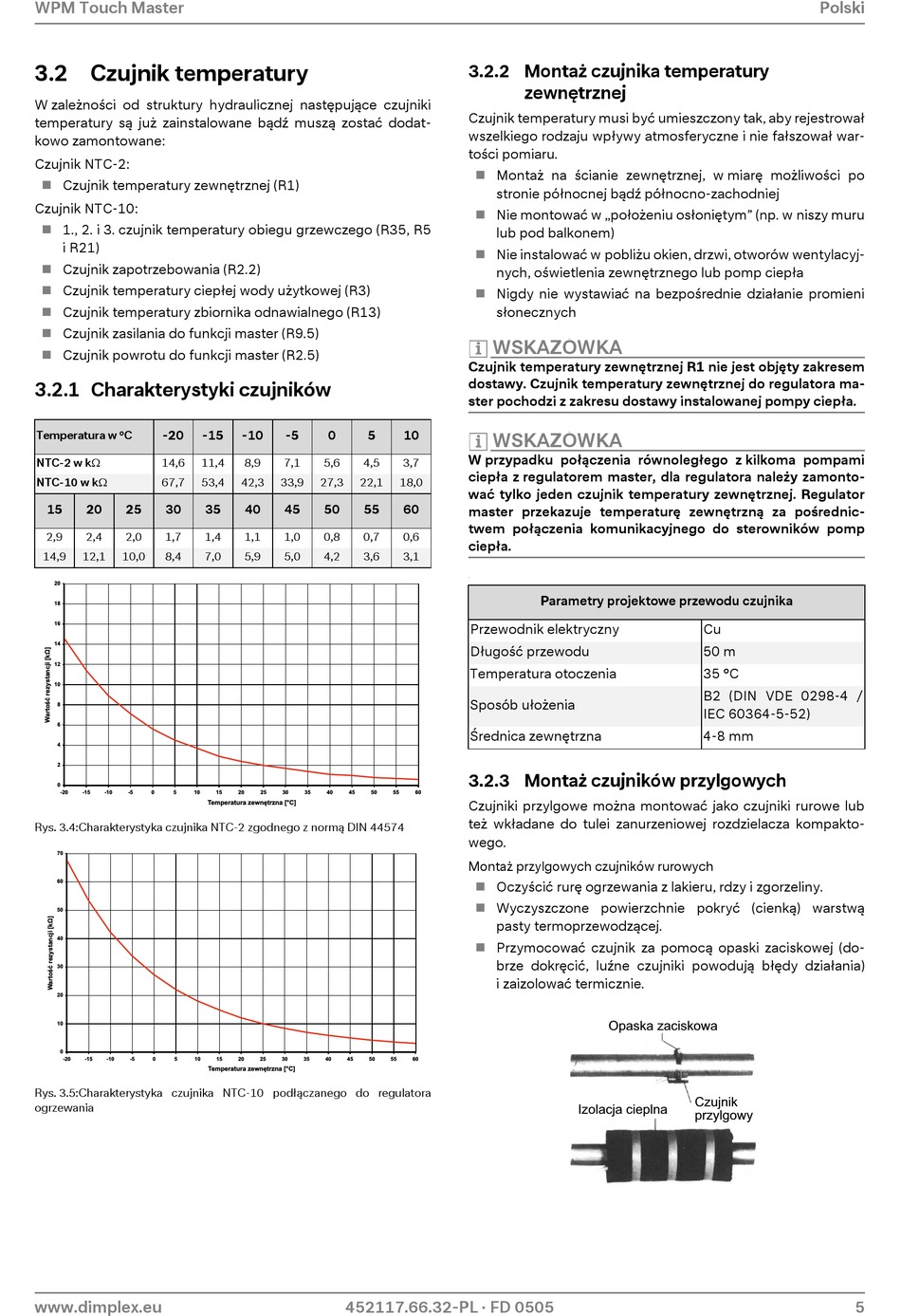

3.2 Czujnik temperatury

W zależności od struktury hydraulicznej następujące czujniki
temperatury są już zainstalowane bądź muszą zostać dodat-
kowo zamontowane:
Czujnik NTC-2:
Czujnik temperatury zewnętrznej (R1)

Czujnik NTC-10:
1., 2. i 3. czujnik temperatury obiegu grzewczego (R35, R5

i R21)
 Czujnik zapotrzebowania (R2.2)
Czujnik temperatury ciepłej wody użytkowej (R3)

Czujnik temperatury zbiornika odnawialnego (R13)

Czujnik zasilania do funkcji master (R9.5)

Czujnik powrotu do funkcji master (R2.5)

3.2.1 Charakterystyki czujników
-20 -15
Temperatura w °C
NTC-2 w k 14,6 11,4
NTC-10 w k 67,7 53,4
15 20 25 30
2,9 2,4 2,0 1,7
14,9 12,1 10,0 8,4
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Rys. 3.4:Charakterystyka czujnika NTC-2 zgodnego z normą DIN 44574
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Rys. 3.5:Charakterystyka czujnika NTC-10 podłączanego do regulatora
ogrzewania
www.dimplex.eu
-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1
35 40 45 50 55
1,4 1,1 1,0 0,8 0,7
7,0 5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50
15 20 25 30 35 40 45 50
452117.66.32-PL · FD 0505
3.2.2 Montaż czujnika temperatury
zewnętrznej
Czujnik temperatury musi być umieszczony tak, aby rejestrował
wszelkiego rodzaju wpływy atmosferyczne i nie fałszował war-
tości pomiaru.
Montaż na ścianie zewnętrznej, w miarę możliwości po

stronie północnej bądź północno-zachodniej
 Nie montować w „położeniu osłoniętym" (np. w niszy muru
lub pod balkonem)
Nie instalować w pobliżu okien, drzwi, otworów wentylacyj-

nych, oświetlenia zewnętrznego lub pomp ciepła
 Nigdy nie wystawiać na bezpośrednie działanie promieni
słonecznych
HINWEIS
WSKAZÓWKA
Czujnik temperatury zewnętrznej R1 nie jest objęty zakresem
dostawy. Czujnik temperatury zewnętrznej do regulatora ma-
ster pochodzi z zakresu dostawy instalowanej pompy ciepła.
10
HINWEIS
WSKAZÓWKA
W przypadku połączenia równoległego z kilkoma pompami
3,7
ciepła z regulatorem master, dla regulatora należy zamonto-
18,0
wać tylko jeden czujnik temperatury zewnętrznej. Regulator
60
master przekazuje temperaturę zewnętrzną za pośrednic-
twem połączenia komunikacyjnego do sterowników pomp
0,6
ciepła.
3,1
-
Parametry projektowe przewodu czujnika
Przewodnik elektryczny
Długość przewodu
Temperatura otoczenia
Sposób ułożenia
Średnica zewnętrzna
3.2.3 Montaż czujników przylgowych
55 60
Czujniki przylgowe można montować jako czujniki rurowe lub
też wkładane do tulei zanurzeniowej rozdzielacza kompakto-
wego.
Montaż przylgowych czujników rurowych
 Oczyścić rurę ogrzewania z lakieru, rdzy i zgorzeliny.
Wyczyszczone powierzchnie pokryć (cienką) warstwą

pasty termoprzewodzącej.
 Przymocować czujnik za pomocą opaski zaciskowej (do-
brze dokręcić, luźne czujniki powodują błędy działania)
i zaizolować termicznie.
55 60
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Opaska zaciskowa
Czujnik
Izolacja cieplna
przylgowy
Polski
5
