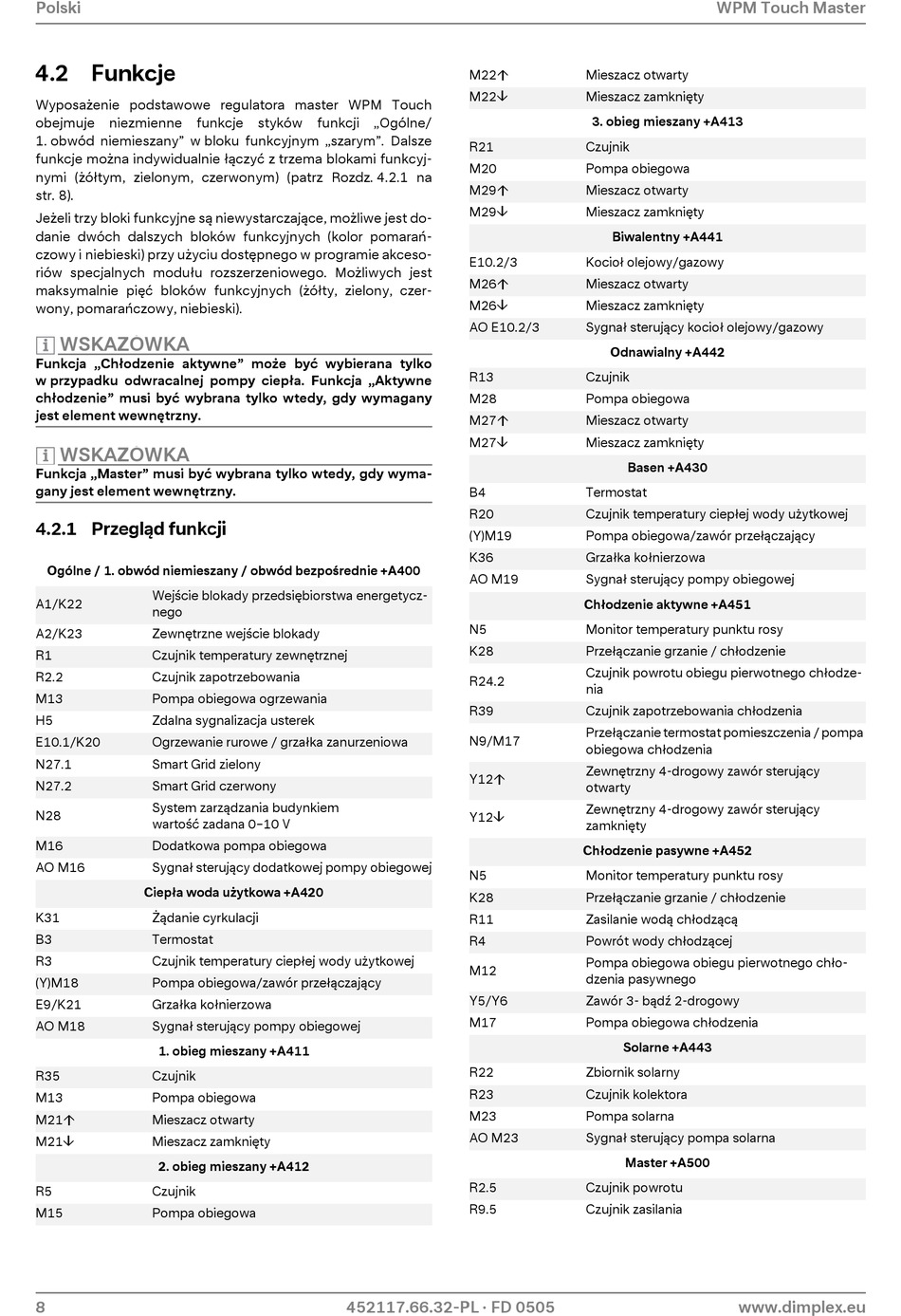

4.2 Funkcje

Wyposażenie podstawowe regulatora master WPM Touch
obejmuje niezmienne funkcje styków funkcji „Ogólne/
1. obwód niemieszany" w bloku funkcyjnym „szarym". Dalsze
funkcje można indywidualnie łączyć z trzema blokami funkcyj-
nymi (żółtym, zielonym, czerwonym) (patrz Rozdz. 4.2.1 na
str. 8).
Jeżeli trzy bloki funkcyjne są niewystarczające, możliwe jest do-
danie dwóch dalszych bloków funkcyjnych (kolor pomarań-
czowy i niebieski) przy użyciu dostępnego w programie akceso-
riów specjalnych modułu rozszerzeniowego. Możliwych jest
maksymalnie pięć bloków funkcyjnych (żółty, zielony, czer-
wony, pomarańczowy, niebieski).
HINWEIS WSKAZÓWKA
Funkcja „Chłodzenie aktywne" może być wybierana tylko
w przypadku odwracalnej pompy ciepła. Funkcja „Aktywne
chłodzenie" musi być wybrana tylko wtedy, gdy wymagany
jest element wewnętrzny.
HINWEIS
WSKAZÓWKA
Funkcja „Master" musi być wybrana tylko wtedy, gdy wyma-
gany jest element wewnętrzny.
4.2.1 Przegląd funkcji
Ogólne / 1. obwód niemieszany / obwód bezpośrednie +A400
Wejście blokady przedsiębiorstwa energetycz-
A1/K22
nego
A2/K23 Zewnętrzne wejście blokady
R1 Czujnik temperatury zewnętrznej
R2.2 Czujnik zapotrzebowania
M13 Pompa obiegowa ogrzewania
H5 Zdalna sygnalizacja usterek
E10.1/K20 Ogrzewanie rurowe / grzałka zanurzeniowa
N27.1 Smart Grid zielony
N27.2 Smart Grid czerwony
System zarządzania budynkiem
N28
wartość zadana 0–10 V
M16 Dodatkowa pompa obiegowa
AO M16 Sygnał sterujący dodatkowej pompy obiegowej
Ciepła woda użytkowa +A420
K31 Żądanie cyrkulacji
B3 Termostat
R3 Czujnik temperatury ciepłej wody użytkowej
(Y)M18 Pompa obiegowa/zawór przełączający
E9/K21 Grzałka kołnierzowa
AO M18 Sygnał sterujący pompy obiegowej
1. obieg mieszany +A411
R35 Czujnik
M13 Pompa obiegowa
M21 Mieszacz otwarty
M21 Mieszacz zamknięty
2. obieg mieszany +A412
R5 Czujnik
M15 Pompa obiegowa
8
M22
M22
R21
M20
M29
M29
E10.2/3
M26
M26
AO E10.2/3
R13
M28
M27
M27
B4
R20
(Y)M19
K36
AO M19
N5
K28
R24.2
R39
N9/M17
Y12
Y12
N5
K28
R11
R4
M12
Y5/Y6
M17
R22
R23
M23
AO M23
R2.5
R9.5
452117.66.32-PL · FD 0505
WPM Touch Master
Mieszacz otwarty
Mieszacz zamknięty
3. obieg mieszany +A413
Czujnik
Pompa obiegowa
Mieszacz otwarty
Mieszacz zamknięty
Biwalentny +A441
Kocioł olejowy/gazowy
Mieszacz otwarty
Mieszacz zamknięty
Sygnał sterujący kocioł olejowy/gazowy
Odnawialny +A442
Czujnik
Pompa obiegowa
Mieszacz otwarty
Mieszacz zamknięty
Basen +A430
Termostat
Czujnik temperatury ciepłej wody użytkowej
Pompa obiegowa/zawór przełączający
Grzałka kołnierzowa
Sygnał sterujący pompy obiegowej
Chłodzenie aktywne +A451
Monitor temperatury punktu rosy
Przełączanie grzanie / chłodzenie
Czujnik powrotu obiegu pierwotnego chłodze-
nia
Czujnik zapotrzebowania chłodzenia
Przełączanie termostat pomieszczenia / pompa
obiegowa chłodzenia
Zewnętrzny 4-drogowy zawór sterujący
otwarty
Zewnętrzny 4-drogowy zawór sterujący
zamknięty
Chłodzenie pasywne +A452
Monitor temperatury punktu rosy
Przełączanie grzanie / chłodzenie
Zasilanie wodą chłodzącą
Powrót wody chłodzącej
Pompa obiegowa obiegu pierwotnego chło-
dzenia pasywnego
Zawór 3- bądź 2-drogowy
Pompa obiegowa chłodzenia
Solarne +A443
Zbiornik solarny
Czujnik kolektora
Pompa solarna
Sygnał sterujący pompa solarna
Master +A500
Czujnik powrotu
Czujnik zasilania
