WPM Touch +2 Box
3

Montage

3.1 Befestigung Erweiterungsbox

Der Regler wird mit den mitgelieferten 3 Schrauben und
Dübeln (6 mm) an der Wand befestigt. Damit der Regler nicht
verschmutzt oder beschädigt wird, ist wie folgt zu verfahren:
 Abdeckung Regler öffnen (Abb. 3.2 auf S. 3)
174

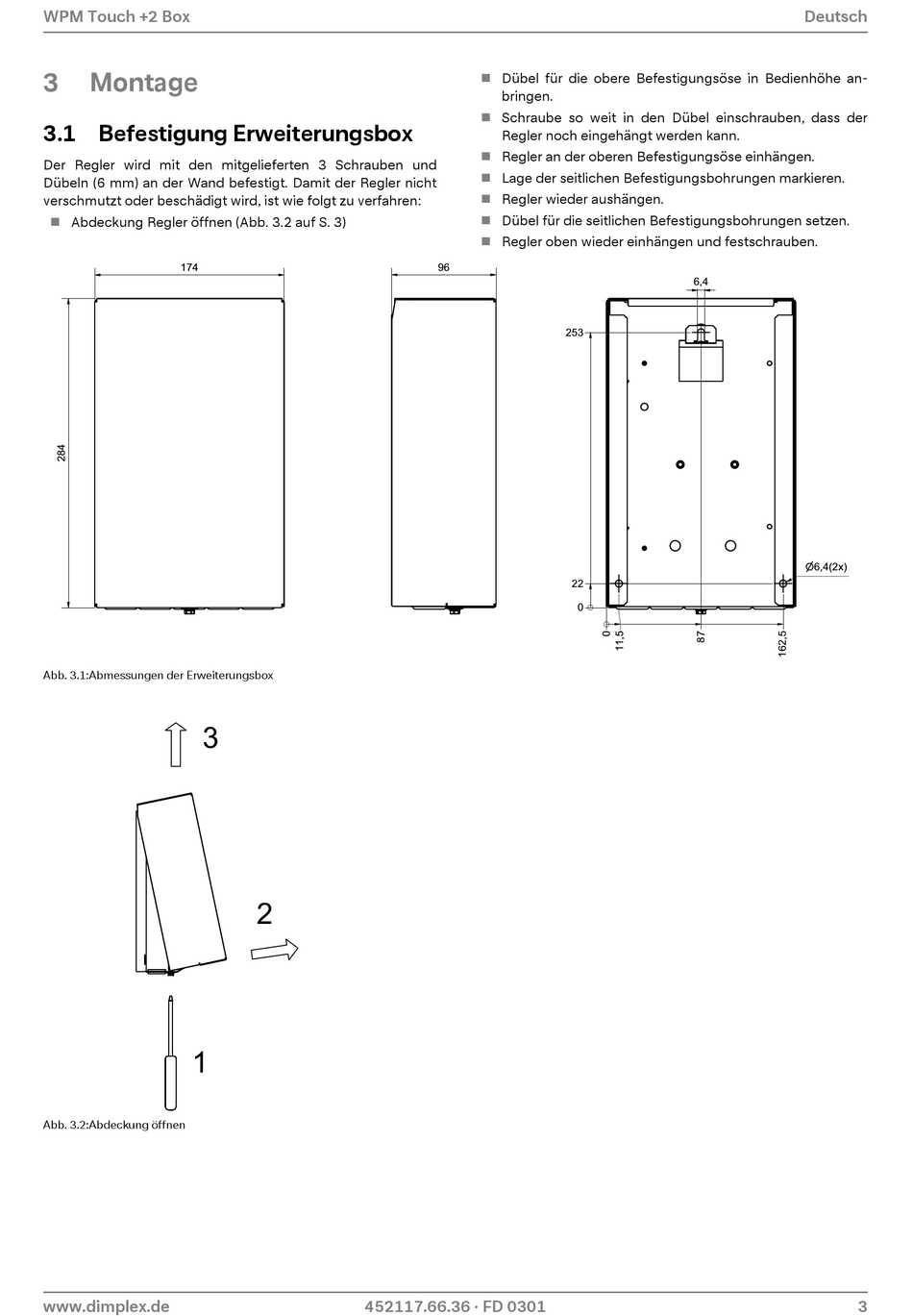

Abb. 3.1:Abmessungen der Erweiterungsbox
3
1
Abb. 3.2:Abdeckung öffnen
www.dimplex.de
2
452117.66.36 · FD 0301
Dübel für die obere Befestigungsöse in Bedienhöhe an-

bringen.
Schraube so weit in den Dübel einschrauben, dass der

Regler noch eingehängt werden kann.
 Regler an der oberen Befestigungsöse einhängen.
Lage der seitlichen Befestigungsbohrungen markieren.

Regler wieder aushängen.

Dübel für die seitlichen Befestigungsbohrungen setzen.

Regler oben wieder einhängen und festschrauben.

96
253
22
0
Deutsch
6,4
6,4(2x)
3
