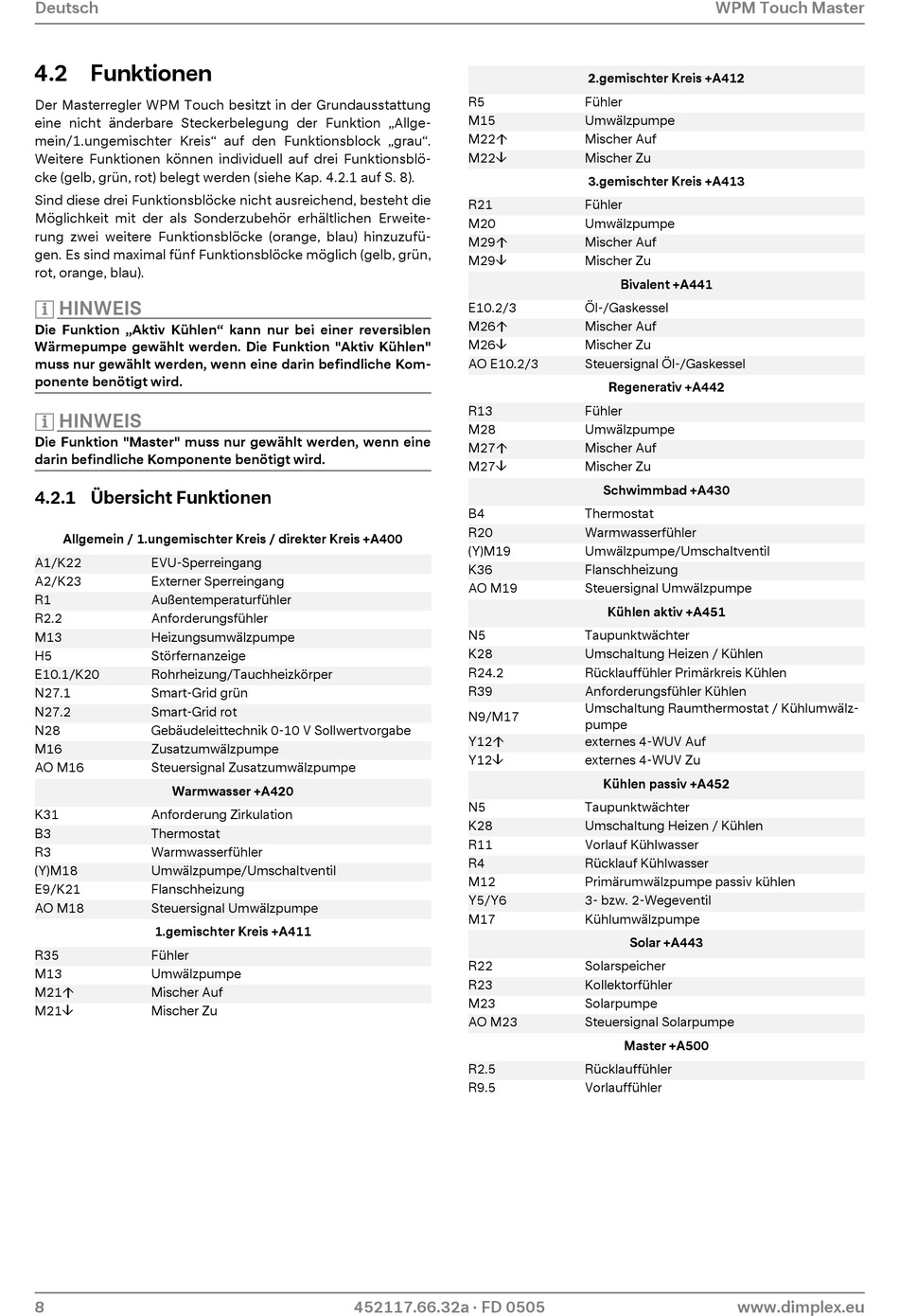

4.2 Funktionen

Der Masterregler WPM Touch besitzt in der Grundausstattung
eine nicht änderbare Steckerbelegung der Funktion „Allge-
mein/1.ungemischter Kreis" auf den Funktionsblock „grau".
Weitere Funktionen können individuell auf drei Funktionsblö-
cke (gelb, grün, rot) belegt werden (siehe Kap. 4.2.1 auf S. 8).
Sind diese drei Funktionsblöcke nicht ausreichend, besteht die
Möglichkeit mit der als Sonderzubehör erhältlichen Erweite-
rung zwei weitere Funktionsblöcke (orange, blau) hinzuzufü-
gen. Es sind maximal fünf Funktionsblöcke möglich (gelb, grün,
rot, orange, blau).
HINWEIS
HINWEIS
Die Funktion „Aktiv Kühlen" kann nur bei einer reversiblen
Wärmepumpe gewählt werden. Die Funktion "Aktiv Kühlen"
muss nur gewählt werden, wenn eine darin befindliche Kom-
ponente benötigt wird.
HINWEIS
HINWEIS
Die Funktion "Master" muss nur gewählt werden, wenn eine
darin befindliche Komponente benötigt wird.
4.2.1 Übersicht Funktionen
Allgemein / 1.ungemischter Kreis / direkter Kreis +A400
A1/K22 EVU-Sperreingang
A2/K23 Externer Sperreingang
R1 Außentemperaturfühler
R2.2 Anforderungsfühler
M13 Heizungsumwälzpumpe
H5 Störfernanzeige
E10.1/K20 Rohrheizung/Tauchheizkörper
N27.1 Smart-Grid grün
N27.2 Smart-Grid rot
N28 Gebäudeleittechnik 0-10 V Sollwertvorgabe
M16 Zusatzumwälzpumpe
AO M16 Steuersignal Zusatzumwälzpumpe
Warmwasser +A420
K31 Anforderung Zirkulation
B3 Thermostat
R3 Warmwasserfühler
(Y)M18 Umwälzpumpe/Umschaltventil
E9/K21 Flanschheizung
AO M18 Steuersignal Umwälzpumpe
1.gemischter Kreis +A411
R35 Fühler
M13 Umwälzpumpe
M21 Mischer Auf
M21 Mischer Zu
8
R5
M15
M22
M22
R21
M20
M29
M29
E10.2/3
M26
M26
AO E10.2/3
R13
M28
M27
M27
B4
R20
(Y)M19
K36
AO M19
N5
K28
R24.2
R39
N9/M17
Y12
Y12
N5
K28
R11
R4
M12
Y5/Y6
M17
R22
R23
M23
AO M23
R2.5
R9.5
452117.66.32a · FD 0505
WPM Touch Master
2.gemischter Kreis +A412
Fühler
Umwälzpumpe
Mischer Auf
Mischer Zu
3.gemischter Kreis +A413
Fühler
Umwälzpumpe
Mischer Auf
Mischer Zu
Bivalent +A441
Öl-/Gaskessel
Mischer Auf
Mischer Zu
Steuersignal Öl-/Gaskessel
Regenerativ +A442
Fühler
Umwälzpumpe
Mischer Auf
Mischer Zu
Schwimmbad +A430
Thermostat
Warmwasserfühler
Umwälzpumpe/Umschaltventil
Flanschheizung
Steuersignal Umwälzpumpe
Kühlen aktiv +A451
Taupunktwächter
Umschaltung Heizen / Kühlen
Rücklauffühler Primärkreis Kühlen
Anforderungsfühler Kühlen
Umschaltung Raumthermostat / Kühlumwälz-
pumpe
externes 4-WUV Auf
externes 4-WUV Zu
Kühlen passiv +A452
Taupunktwächter
Umschaltung Heizen / Kühlen
Vorlauf Kühlwasser
Rücklauf Kühlwasser
Primärumwälzpumpe passiv kühlen
3- bzw. 2-Wegeventil
Kühlumwälzpumpe
Solar +A443
Solarspeicher
Kollektorfühler
Solarpumpe
Steuersignal Solarpumpe
Master +A500
Rücklauffühler
Vorlauffühler
