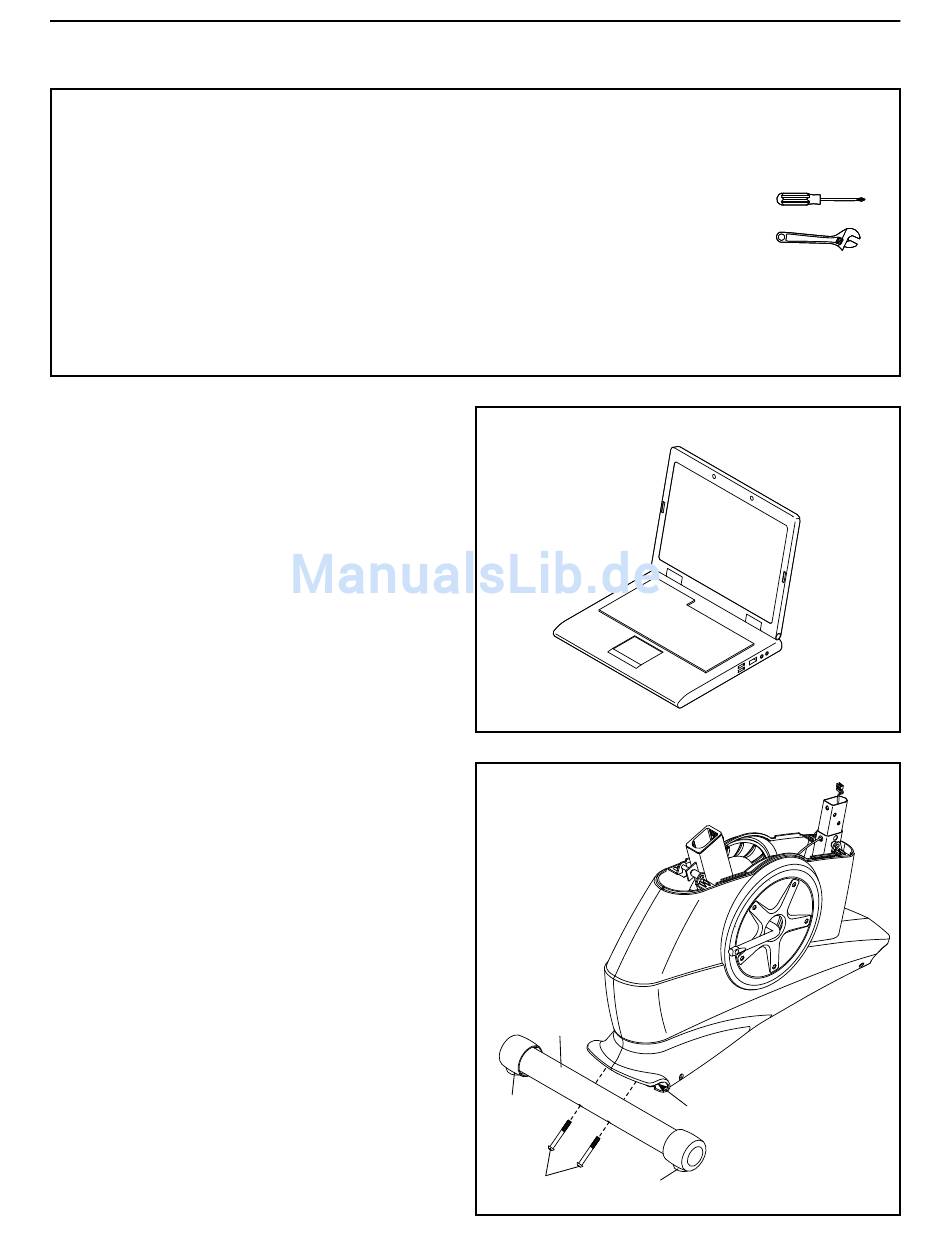

MONTAGE
• Zur Montage braucht man zwei Personen.
• Legen Sie alle Teile an einem freigeräumten Ort
und entfernen Sie die Verpackungsmaterialien.
Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist.
• Die linken Teile sind mit einem „L" oder „Links"
markiert und die rechten Teile mit einem „R" oder
„Rechts."
• Um kleine Teile zu identifizieren, siehe Seite 5.
1. Registrieren Sie Ihr Produkt auf Ihrem
Computer unter www.iconsupport.eu.
• a ktiviert Ihre Garantie
• e rspart Ihnen Zeit, wenn Sie einmal den
Kundendienst kontaktieren müssen
• e rlaubt uns, Sie bezüglich Aktualisierungen
und Angebote zu informieren
Anmerkung: Wenn Sie keinen Zugriff auf das
Internet haben, rufen Sie den Kundendienst
(siehe Vorderseite dieser Bedienungsanleitung)
an, um Ihr Produkt zu registrieren.
2. Falls notwendig, entfernen Sie die
Transportstützen und die Transportschrauben
die am Rahmen des Trimmfahrrads befestigt
sind, und werfen Sie diese weg.
Finden Sie die hintere Stützstange (14), die
einen Ausgleichsfuß (43) nahe jedes Ende hat.
Legen Sie ein stabiles Stück
Verpackungsmaterial unter den hinteren Teil
des Rahmens (1). Lassen Sie den Rahmen
von einer zweiten Person halten, um ein
Umkippen zu vermeiden während Sie diesen
Schritt durchführen.
Befestigen Sie die hintere Stützstange (14) mit
zwei M10 x 75mm Schrauben (36) am Rahmen
(1).
Entfernen Sie das Verpackungsmaterial.
• Zur Montage werden außer der mitgelieferten
Werkzeuge auch die folgenden Werkzeuge
benötigt:
einen Kreuzschlitzschraubendreher
ein Schraubenschlüssel
Die Montage wird erleichtert, wenn man einen
Schlüsselsatz besitzt. Um ein Beschädigen
der Teile zu vermeiden, benutzen Sie keine
Elektrowerkzeuge.
1
2
14
43
36
43
6
1
