MONTAGE
• Die Montage erfordert zwei Personen.
• Legen Sie alle Teile auf einen freigeräumten
Bereich und entfernen Sie die Verpackungsma-
terialien. Werfen Sie die Verpackungsmaterialien
erst dann weg, wenn Sie alle Montageschritte
durchgeführt haben.
• Die linken Teile sind mit einem „L" oder mit „Left"
markiert und die rechten mit einem „R" oder mit
„Right".
• Zur Identifizierung der kleinen Teile beziehen Sie
sich auf Seite 5.
1. Registrieren Sie Ihr Produkt auf
iconsupport.eu.
• Ihr Eigentum wird dadurch dokumentiert
• Ihre Garantie wird aktiviert
• Im Bedarfsfall wird Vorzugskundenbetreuung
gewährleistet
Hinweis: Wenn Sie keinen Internetzugriff
haben, rufen Sie den Kundendienst an (siehe
Vorderseite dieser Anleitung), um Ihr Produkt zu
registrieren.

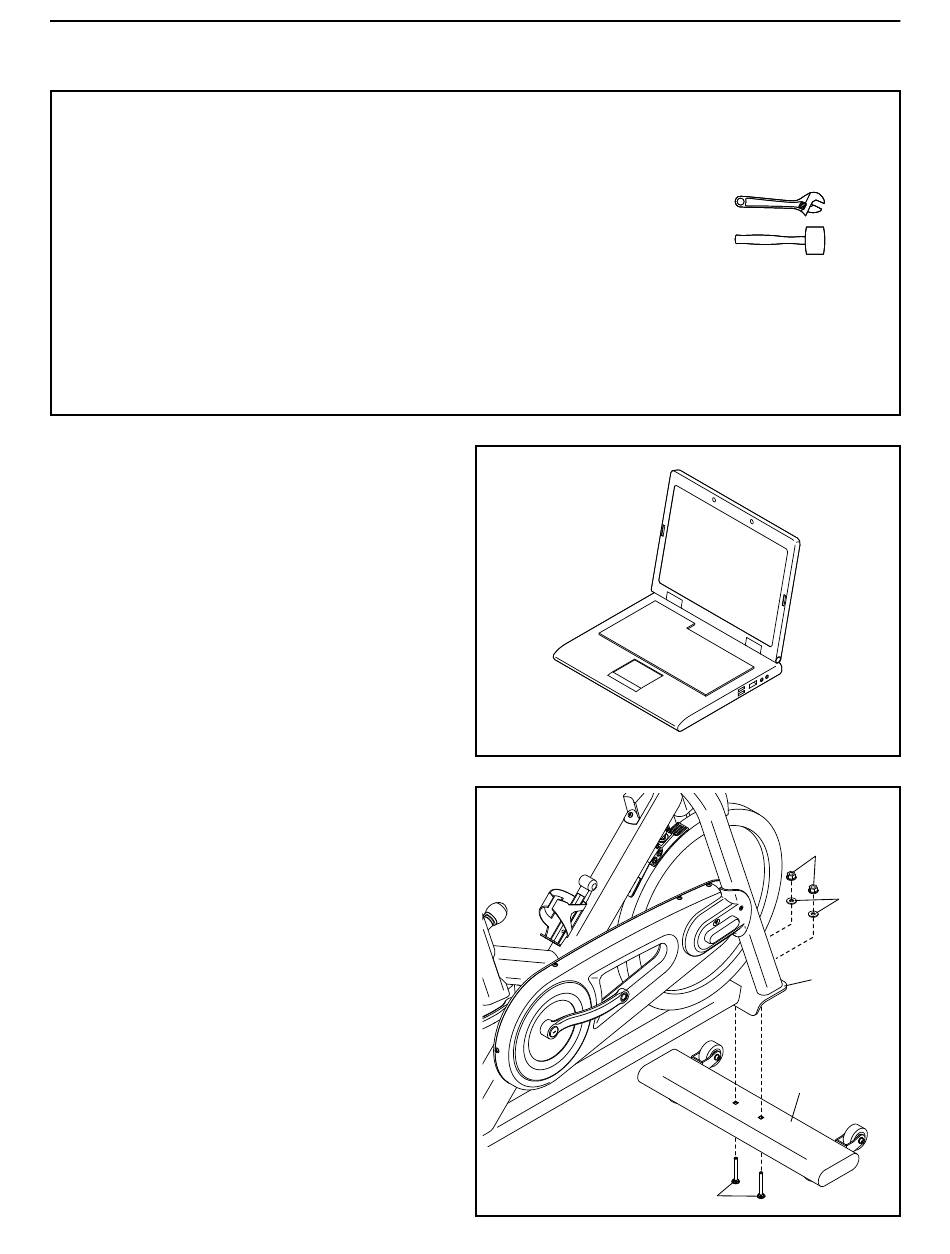

2. Falls Versandrohre (nicht abgebildet) am vor-
deren und hinteren Ende des Rahmens (1)
angebracht sind, entfernen Sie die Versandrohre
und die Metallwaren, mit denen sie angebracht
sind, und werfen Sie diese weg.
Richten Sie den vorderen Stabilisator (4) wie
abgebildet aus.
Befestigen Sie den vorderen Stabilisator (4)
mit zwei M8 x 55mm Schlossschrauben (9),
zwei M8 Unterlegscheiben (3) und zwei M8
Flanschmuttern (2) am Rahmen (1).
• Zusätzlich zu den mitgelieferten Werkzeugen
erfordert die Montage auch die folgenden
Werkzeuge:
einen Rollgabelschlüssel
einen Gummihammer
Die Montage wird weiterhin erleichtert, wenn man
einen Schlüsselsatz besitzt. Um ein Beschädigen
der Teile zu vermeiden, verwenden Sie keine
Elektrowerkzeuge.
1
2
6
2
3
1
4
9
