ANPASSEN DES ANTRIEBSRIEMEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt wurde,
dann muss man wahrscheinlich den Antriebsriemen
einstellen.
Um den Antriebsriemen zu verstellen, müssen
Sie die Sattelstütze, den Pfostenknopf, das obere
Schutzschild, das rechte Pedal und das rechte
Schutzschild entfernen (siehe Anweisungen unten).
Um die Sattelstütze (5) zu entfernen, lockern Sie
den Pfostenknopf (11) ein paar Umdrehungen,
ziehen Sie den Pfostenknopf nach außen, und ent-
fernen Sie die Sattelstütze. Dann, mithilfe eines
Schraubenschlüssels, entfernen Sie den Pfostenknopf.
5
26
Mithilfe eines Flachkopfschraubendrehers, lockern
Sie die Laschen entlang der unteren Ecke des
oberen Schutzschildes (9) und schieben Sie das
obere Schutzschild nach oben. Dann, mithilfe eines
Schraubenschlüssels, drehen Sie das rechte Pedal
(26) gegen den Uhrzeigersinn und entfernen Sie
dieses.
11
9
Entfernen Sie alle Schrauben von den linken und rech-
ten Schutzschildern. Es gibt zwei Schraubengrößen
in den Schutzschildern. Merken Sie sich, welche
Schraubengröße Sie von jedem Loch entfernen.
Nehmen Sie dann das rechte Schutzschild vorsichtig
vom Rahmen weg.

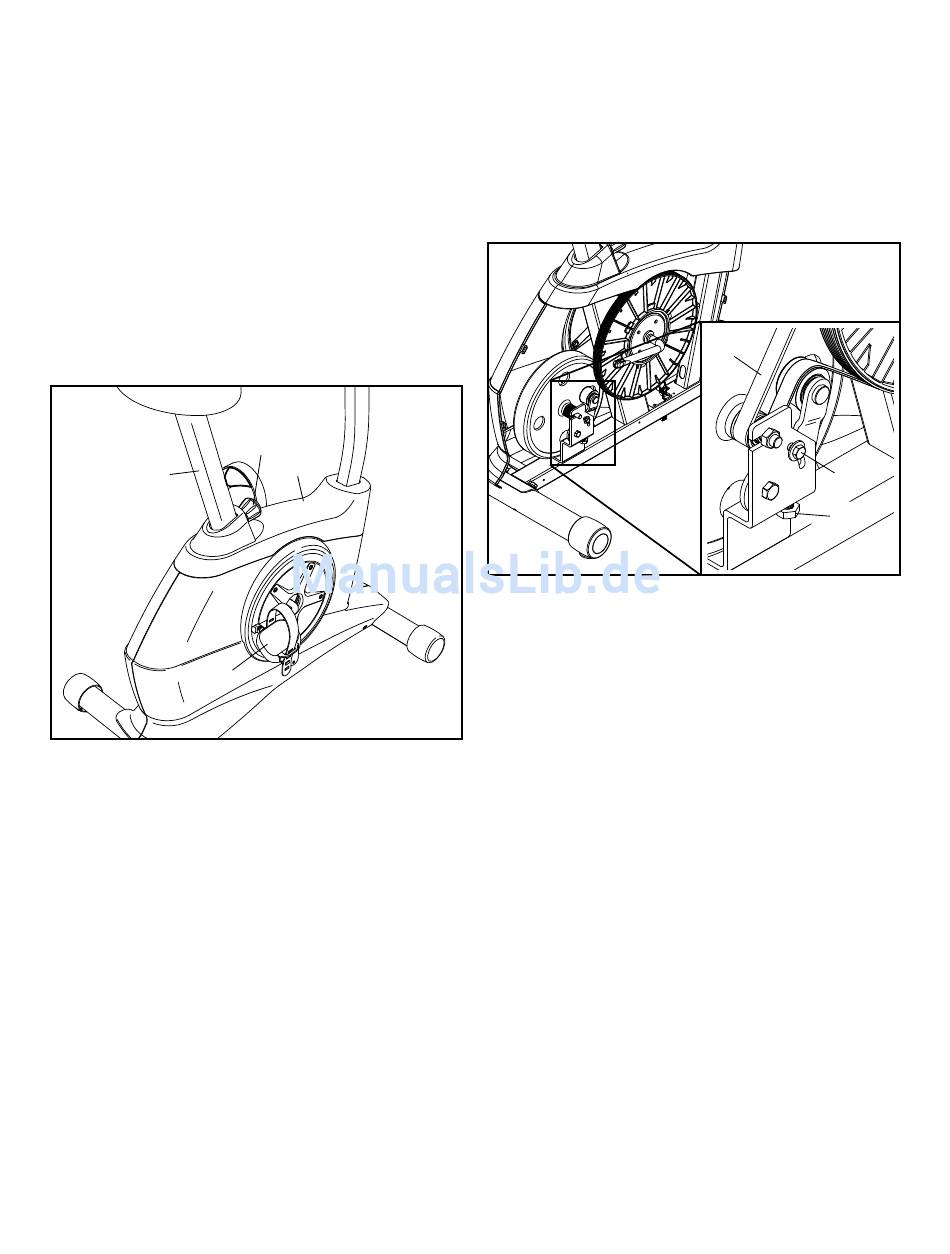

Lockern Sie die M6 x 20mm Sechskantschraube (46).
Ziehen Sie dann die M10 x 50mm Sechskantschraube
(33) an, bis der Antriebsriemen (23) straff ist.
Wenn der Antriebsriemen (23) straff ist, ziehen Sie die
M6 x 20mm Sechskantschraube (46) an.
Dann, befestigen Sie wieder das linke und
rechte Schutzschild, das rechte Pedal, das obere
Schutzschild, den Pfostenknopf und die Sattelstütze.
20
23
46
33
