MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freigemacht-
en Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist.
Für die Montage werden die inbegriffenen Werkzeuge und Ihr eigener verstellbarer Schraubenschlüssel
und Kreuzschraubenzieher

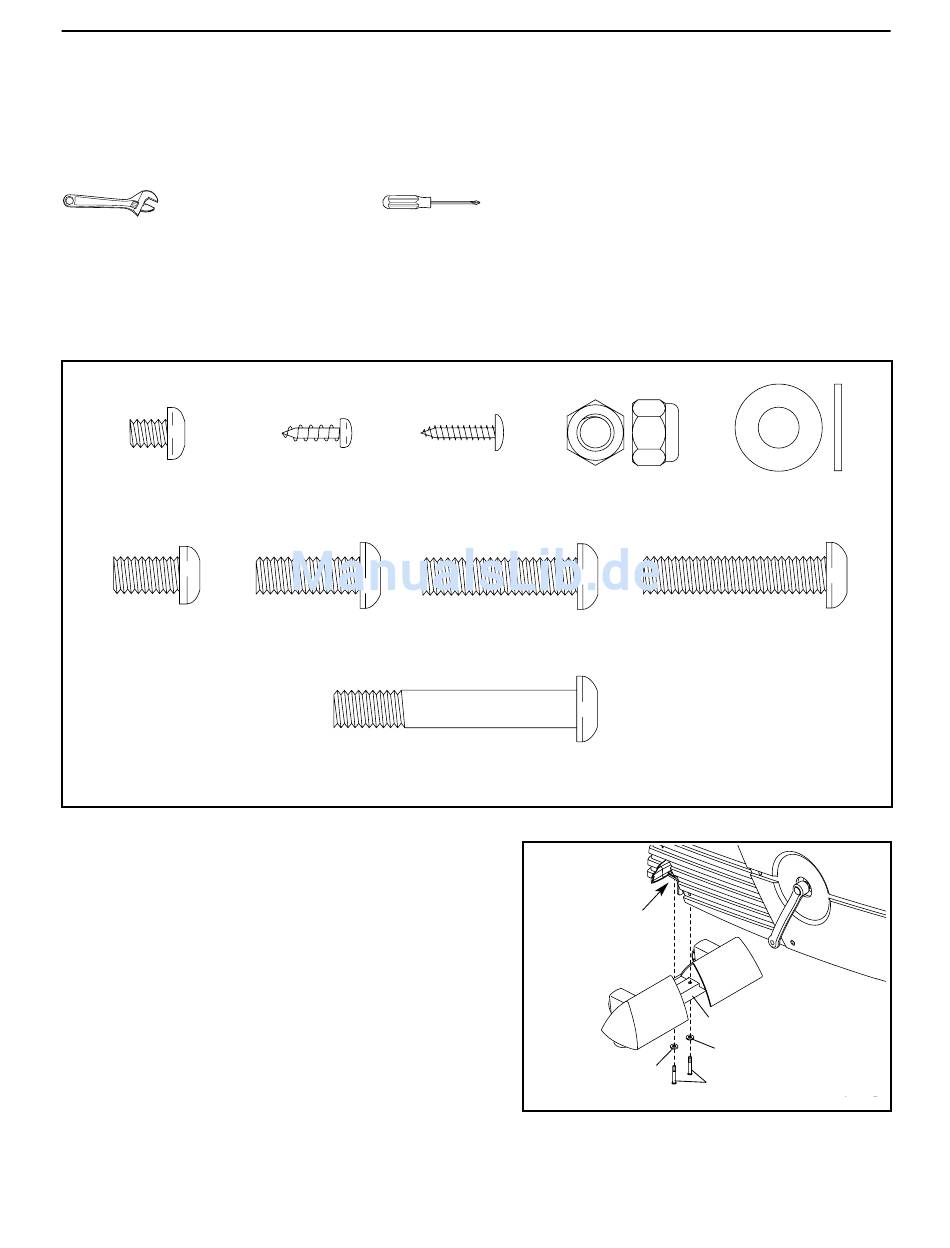

Benutzen Sie die unten stehende Teilzeichnung, um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der
TEILELISTE auf Seite 22. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird.
Anmerkung: Einige kleine Teile sind eventuell schon für den Transport angebracht. Falls ein Teil nicht im
Teilebeutel ist, sehen Sie nach, ob es schon befestigt ist.
M6 x 8mm Zink-
Knopfschraube
(71)–1
M8 x 14mm
Knopfbolzen (75)–1
1. Finden Sie den vorderen Stabilisator (15). Während
eine zweite Person die Vorderseite des Rahmens (1)
hochhält, befestigen Sie den vorderen Stabilisator mit
zwei M8 x 52mm Knopfschrauben (54) und zwei M8
Unterlegscheiben (81) am Rahmen.
M4 x 12mm
M4 x 16mm
Schraube
(41)–2
M8 x 22mm
Knopfbolzen (59)–4
M8 x 52mm
Knopfbolzen (54)–2
gebraucht.
M8 Nylon-
Schraube
Verschlussmutter
(57)–6
(49)–2
M8 x 33mm
Knopfbolzen (40)–4
1
5
M8
Unterlegscheibe
(81)–2
M8 x 39mm
Knopfbolzen (52)–2
1
15
81
81
54
