MONTAGE
• Die Montage erfordert zwei Personen.
• Legen Sie alle Teile auf einen freigeräumten
Bereich und entfernen Sie die Verpackungsma-
terialien. Werfen Sie die Verpackungsmaterialien
nicht weg, bevor Sie alle Montageschritte ausge-
führt haben.
• Die linken Teile sind mit einem „L" oder mit „Left"
markiert und die rechten mit einem „R" oder mit
„Right".
• Zur Identifizierung der Kleinteile beziehen Sie sich
auf Seite 5.
1. Besuchen Sie iconsupport.eu mit Ihrem
Computer und registrieren Sie Ihr Produkt.
• Ihr Eigentum dokumentieren
• Ihre Garantie aktivieren
• Vorzugskundenbetreuung bei Bedarf
gewährleisten
Anmerkung: Wenn Sie keinen Internetzugriff
haben, rufen Sie den Kundendienst an (siehe
Vorderseite dieser Bedienungsanleitung), um Ihr
Produkt zu registrieren.

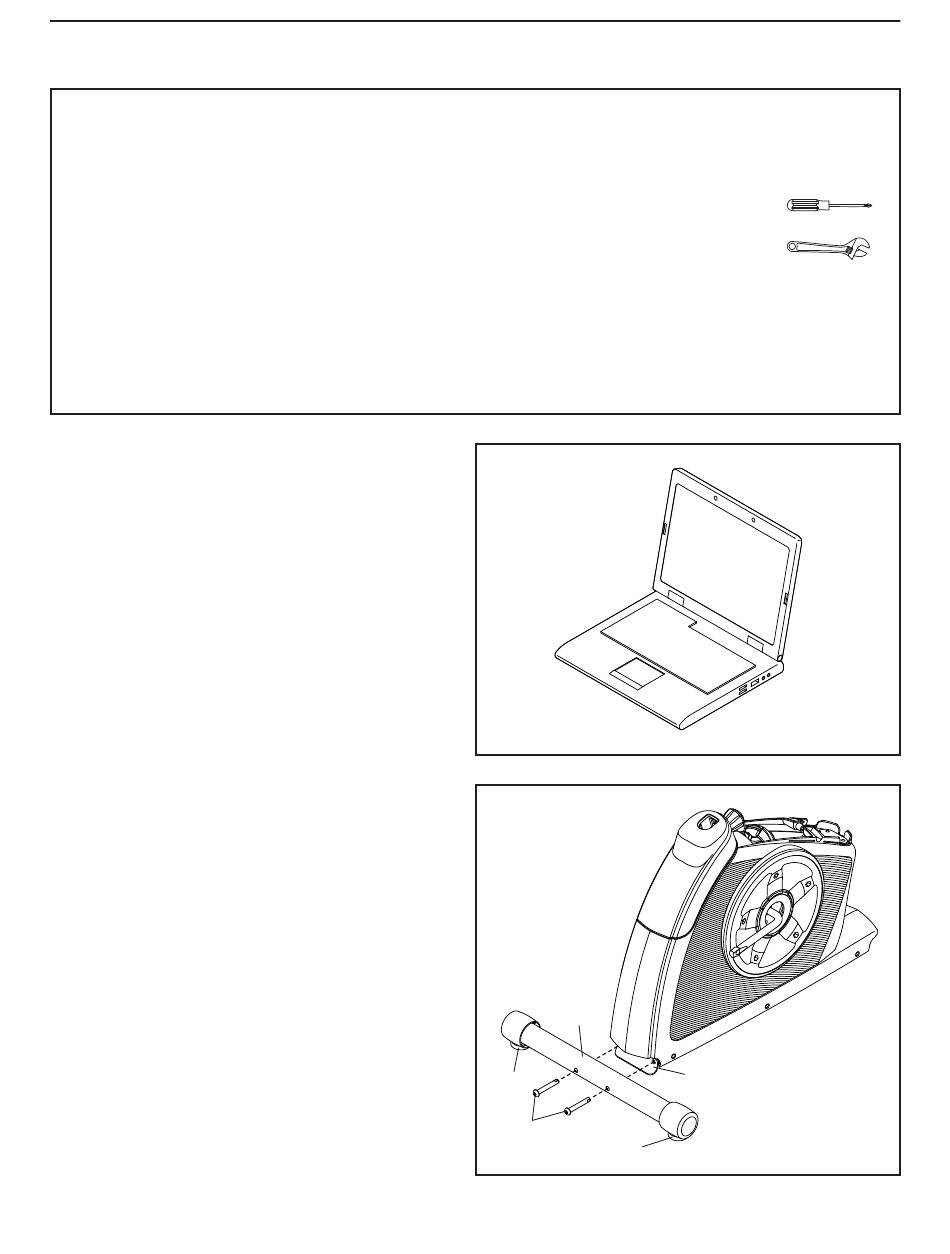

2. Falls an der Rückseite des Rahmens (1)
Versandhalterungen (nicht abgebildet) ange-
bracht sind, entfernen Sie die Schrauben von
den Versandhalterungen und werfen Sie die
Schrauben und Versandhalterungen weg.
Identifizieren Sie den hinteren Stabilisator (3),
der an jedem Ende einen Nivellierfuß (28) hat.
Legen Sie ein stabiles Stück vom Verpackungs-
material (nicht abgebildet) unter den hinteren Teil
des Rahmens (1).
Richten Sie den hinteren Stabilisator (3) so
aus, wie es auf dem Aufkleber angegeben wird.
Befestigen Sie den hinteren Stabilisator mit zwei
M10 x 68mm Schrauben (44) am Rahmen (1).
Dann entfernen Sie das Verpackungsmaterial.
Zusätzlich zu jeglichem enthaltenen Werkzeug
erfordert die Montage auch die folgenden
Werkzeuge:
einen Kreuzschlitz-Schraubendreher
einen Rollgabelschlüssel
Die Montage wird weiterhin erleichtert, wenn Sie
einen Schlüsselsatz besitzen. Um ein Beschädi-
gen der Teile zu vermeiden, verwenden Sie keine
Elektrowerkzeuge.
1
2
3
28
44
28
6
1
