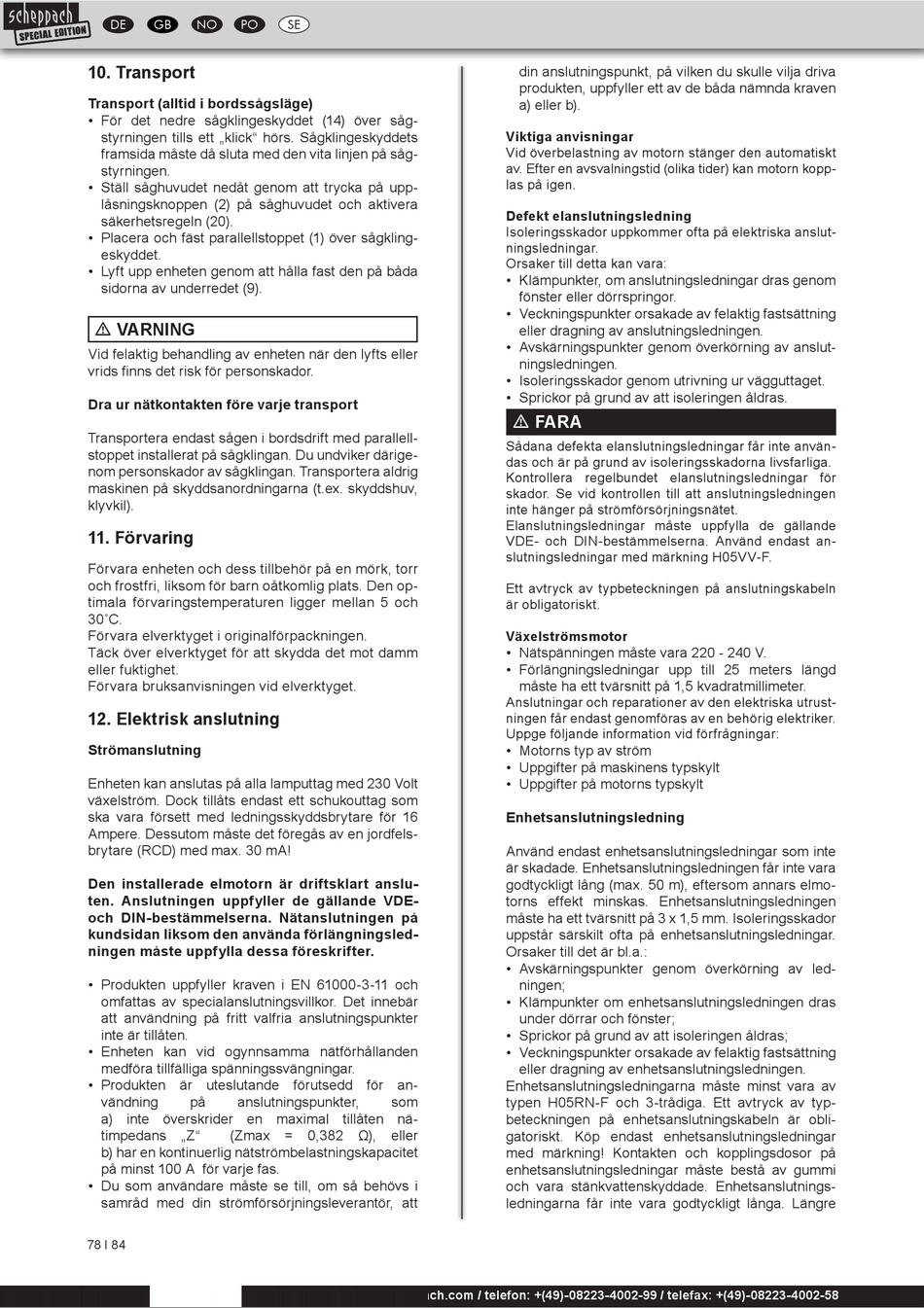

Transport; 11: Förvaring; Elektrisk Anslutning - Scheppach HM100T Originalbetriebsanleitung

DE GB NO PO

10. Transport

Transport (alltid i bordssågsläge)
• För det nedre sågklingeskyddet (14) över såg-
styrningen tills ett „klick" hörs. Sågklingeskyddets
framsida måste då sluta med den vita linjen på såg-
styrningen.
• Ställ såghuvudet nedåt genom att trycka på upp-
låsningsknoppen (2) på såghuvudet och aktivera
säkerhetsregeln (20).
• Placera och fäst parallellstoppet (1) över sågkling-
eskyddet.
• Lyft upp enheten genom att hålla fast den på båda
sidorna av underredet (9).
m VARNING
Vid felaktig behandling av enheten när den lyfts eller
vrids finns det risk för personskador.
Dra ur nätkontakten före varje transport
Transportera endast sågen i bordsdrift med parallell-
stoppet installerat på sågklingan. Du undviker därige-
nom personskador av sågklingan. Transportera aldrig
maskinen på skyddsanordningarna (t.ex. skyddshuv,
klyvkil).
11. Förvaring
Förvara enheten och dess tillbehör på en mörk, torr
och frostfri, liksom för barn oåtkomlig plats. Den op-
timala förvaringstemperaturen ligger mellan 5 och
30˚C.
Förvara elverktyget i originalförpackningen.
Täck över elverktyget för att skydda det mot damm
eller fuktighet.
Förvara bruksanvisningen vid elverktyget.

12. Elektrisk anslutning

Strömanslutning
Enheten kan anslutas på alla lamputtag med 230 Volt
växelström. Dock tillåts endast ett schukouttag som
ska vara försett med ledningsskyddsbrytare för 16
Ampere. Dessutom måste det föregås av en jordfels-
brytare (RCD) med max. 30 mA!
Den installerade elmotorn är driftsklart anslu-
ten. Anslutningen uppfyller de gällande VDE-
och DIN-bestämmelserna. Nätanslutningen på
kundsidan liksom den använda förlängningsled-
ningen måste uppfylla dessa föreskrifter.
• Produkten uppfyller kraven i EN 61000-3-11 och
omfattas av specialanslutningsvillkor. Det innebär
att användning på fritt valfria anslutningspunkter
inte är tillåten.
• Enheten kan vid ogynnsamma nätförhållanden
medföra tillfälliga spänningssvängningar.
• Produkten är uteslutande förutsedd för an-
vändning på anslutningspunkter,
a) inte överskrider en maximal tillåten nä-
timpedans „Z" (Zmax
b) har en kontinuerlig nätströmbelastningskapacitet
på minst 100 A för varje fas.
• Du som användare måste se till, om så behövs i
samråd med din strömförsörjningsleverantör, att
78 І 84
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002-58
GB SE FR DE GB
som
= 0,382 Ω), eller
FR DE GB FR
din anslutningspunkt, på vilken du skulle vilja driva
produkten, uppfyller ett av de båda nämnda kraven
a) eller b).
Viktiga anvisningar
Vid överbelastning av motorn stänger den automatiskt
av. Efter en avsvalningstid (olika tider) kan motorn kopp-
las på igen.
Defekt elanslutningsledning
Isoleringsskador uppkommer ofta på elektriska anslut-
ningsledningar.
Orsaker till detta kan vara:
• Klämpunkter, om anslutningsledningar dras genom
fönster eller dörrspringor.
• Veckningspunkter orsakade av felaktig fastsättning
eller dragning av anslutningsledningen.
• Avskärningspunkter genom överkörning av anslut-
ningsledningen.
• Isoleringsskador genom utrivning ur vägguttaget.
• Sprickor på grund av att isoleringen åldras.
m FARA
Sådana defekta elanslutningsledningar får inte använ-
das och är på grund av isoleringsskadorna livsfarliga.
Kontrollera regelbundet elanslutningsledningar för
skador. Se vid kontrollen till att anslutningsledningen
inte hänger på strömförsörjningsnätet.
Elanslutningsledningar måste uppfylla de gällande
VDE- och DIN-bestämmelserna. Använd endast an-
slutningsledningar med märkning H05VV-F.
Ett avtryck av typbeteckningen på anslutningskabeln
är obligatoriskt.
Växelströmsmotor
• Nätspänningen måste vara 220 - 240 V.
• Förlängningsledningar upp till 25 meters längd
måste ha ett tvärsnitt på 1,5 kvadratmillimeter.
Anslutningar och reparationer av den elektriska utrust-
ningen får endast genomföras av en behörig elektriker.
Uppge följande information vid förfrågningar:
• Motorns typ av ström
• Uppgifter på maskinens typskylt
• Uppgifter på motorns typskylt
Enhetsanslutningsledning
Använd endast enhetsanslutningsledningar som inte
är skadade. Enhetsanslutningsledningen får inte vara
godtyckligt lång (max. 50 m), eftersom annars elmo-
torns effekt minskas. Enhetsanslutningsledningen
måste ha ett tvärsnitt på 3 x 1,5 mm. Isoleringsskador
uppstår särskilt ofta på enhetsanslutningsledningar.
Orsaker till det är bl.a.:
• Avskärningspunkter genom överkörning av led-
ningen;
• Klämpunkter om enhetsanslutningsledningen dras
under dörrar och fönster;
• Sprickor på grund av att isoleringen åldras;
• Veckningspunkter orsakade av felaktig fastsättning
eller dragning av enhetsanslutningsledningen.
Enhetsanslutningsledningarna måste minst vara av
typen H05RN-F och 3-trådiga. Ett avtryck av typ-
beteckningen på enhetsanslutningskabeln är obli-
gatoriskt. Köp endast enhetsanslutningsledningar
med märkning! Kontakten och kopplingsdosor på
enhetsanslutningsledningar måste bestå av gummi
och vara stänkvattenskyddade. Enhetsanslutnings-
ledningarna får inte vara godtyckligt långa. Längre
