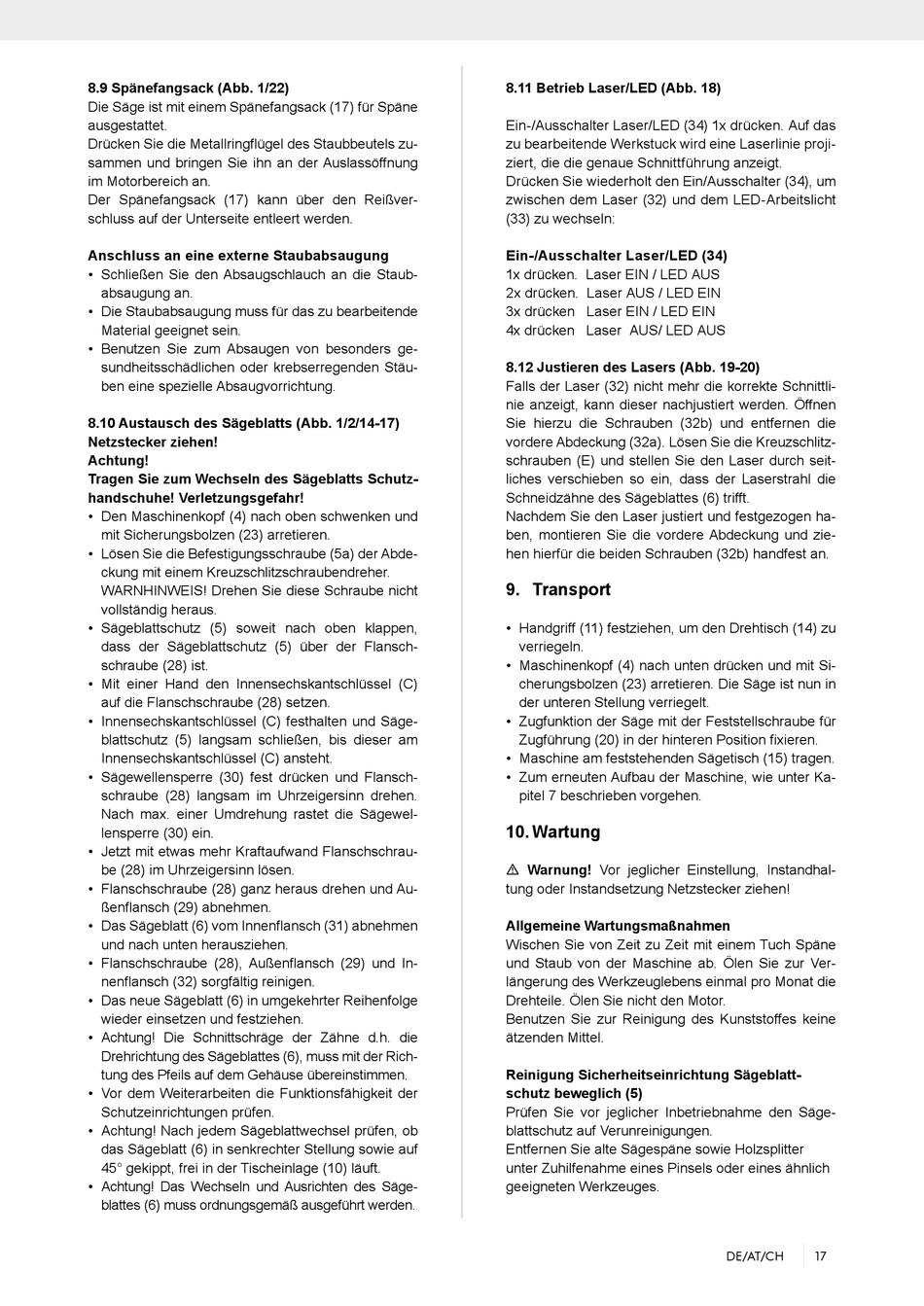

8.9 Spänefangsack (Abb. 1/22)
Die Säge ist mit einem Spänefangsack (17) für Späne
ausgestattet.
Drücken Sie die Metallringflügel des Staubbeutels zu-
sammen und bringen Sie ihn an der Auslassöffnung
im Motorbereich an.
Der Spänefangsack (17) kann über den Reißver-
schluss auf der Unterseite entleert werden.
Anschluss an eine externe Staubabsaugung
• Schließen Sie den Absaugschlauch an die Staub-
absaugung an.
• Die Staubabsaugung muss für das zu bearbeitende
Material geeignet sein.
• Benutzen Sie zum Absaugen von besonders ge-
sundheitsschädlichen oder krebserregenden Stäu-
ben eine spezielle Absaugvorrichtung.
8.10 Austausch des Sägeblatts (Abb. 1/2/14-17)
Netzstecker ziehen!
Achtung!
Tragen Sie zum Wechseln des Sägeblatts Schutz-
handschuhe! Verletzungsgefahr!
• Den Maschinenkopf (4) nach oben schwenken und
mit Sicherungsbolzen (23) arretieren.
• Lösen Sie die Befestigungsschraube (5a) der Abde-
ckung mit einem Kreuzschlitzschraubendreher.
WARNHINWEIS! Drehen Sie diese Schraube nicht
vollständig heraus.
• Sägeblattschutz (5) soweit nach oben klappen,
dass der Sägeblattschutz (5) über der Flansch-
schraube (28) ist.
• Mit einer Hand den Innensechskantschlüssel (C)
auf die Flanschschraube (28) setzen.
• Innensechskantschlüssel (C) festhalten und Säge-
blattschutz (5) langsam schließen, bis dieser am
Innensechskantschlüssel (C) ansteht.
• Sägewellensperre (30) fest drücken und Flansch-
schraube (28) langsam im Uhrzeigersinn drehen.
Nach max. einer Umdrehung rastet die Sägewel-
lensperre (30) ein.
• Jetzt mit etwas mehr Kraftaufwand Flanschschrau-
be (28) im Uhrzeigersinn lösen.
• Flanschschraube (28) ganz heraus drehen und Au-
ßenflansch (29) abnehmen.
• Das Sägeblatt (6) vom Innenflansch (31) abnehmen
und nach unten herausziehen.
• Flanschschraube (28), Außenflansch (29) und In-
nenflansch (32) sorgfältig reinigen.
• Das neue Sägeblatt (6) in umgekehrter Reihenfolge
wieder einsetzen und festziehen.
• Achtung! Die Schnittschräge der Zähne d.h. die
Drehrichtung des Sägeblattes (6), muss mit der Rich-
tung des Pfeils auf dem Gehäuse übereinstimmen.
• Vor dem Weiterarbeiten die Funktionsfähigkeit der
Schutzeinrichtungen prüfen.
• Achtung! Nach jedem Sägeblattwechsel prüfen, ob
das Sägeblatt (6) in senkrechter Stellung sowie auf
45° gekippt, frei in der Tischeinlage (10) läuft.
• Achtung! Das Wechseln und Ausrichten des Säge-
blattes (6) muss ordnungsgemäß ausgeführt werden.
8.11 Betrieb Laser/LED (Abb. 18)
Ein­/Ausschalter Laser/LED (34) 1x drücken. Auf das
zu bearbeitende Werkstuck wird eine Laserlinie proji-
ziert, die die genaue Schnittführung anzeigt.
Drücken Sie wiederholt den Ein/Ausschalter (34), um
zwischen dem Laser (32) und dem LED­Arbeitslicht
(33) zu wechseln:
Ein-/Ausschalter Laser/LED (34)
1x drücken. Laser EIN / LED AUS
2x drücken. Laser AUS / LED EIN
3x drücken Laser EIN / LED EIN
4x drücken Laser AUS/ LED AUS
8.12 Justieren des Lasers (Abb. 19-20)
Falls der Laser (32) nicht mehr die korrekte Schnittli-
nie anzeigt, kann dieser nachjustiert werden. Öffnen
Sie hierzu die Schrauben (32b) und entfernen die
vordere Abdeckung (32a). Lösen Sie die Kreuzschlitz-
schrauben (E) und stellen Sie den Laser durch seit-
liches verschieben so ein, dass der Laserstrahl die
Schneidzähne des Sägeblattes (6) trifft.
Nachdem Sie den Laser justiert und festgezogen ha-
ben, montieren Sie die vordere Abdeckung und zie-
hen hierfür die beiden Schrauben (32b) handfest an.

9. Transport

• Handgriff (11) festziehen, um den Drehtisch (14) zu
verriegeln.
• Maschinenkopf (4) nach unten drücken und mit Si-
cherungsbolzen (23) arretieren. Die Säge ist nun in
der unteren Stellung verriegelt.
• Zugfunktion der Säge mit der Feststellschraube für
Zugführung (20) in der hinteren Position fixieren.
• Maschine am feststehenden Sägetisch (15) tragen.
• Zum erneuten Aufbau der Maschine, wie unter Ka-
pitel 7 beschrieben vorgehen.

10. Wartung

m Warnung! Vor jeglicher Einstellung, Instandhal-
tung oder Instandsetzung Netzstecker ziehen!
Allgemeine Wartungsmaßnahmen
Wischen Sie von Zeit zu Zeit mit einem Tuch Späne
und Staub von der Maschine ab. Ölen Sie zur Ver-
längerung des Werkzeuglebens einmal pro Monat die
Drehteile. Ölen Sie nicht den Motor.
Benutzen Sie zur Reinigung des Kunststoffes keine
ätzenden Mittel.
Reinigung Sicherheitseinrichtung Sägeblatt-
schutz beweglich (5)
Prüfen Sie vor jeglicher Inbetriebnahme den Säge-
blattschutz auf Verunreinigungen.
Entfernen Sie alte Sägespäne sowie Holzsplitter
unter Zuhilfenahme eines Pinsels oder eines ähnlich
geeigneten Werkzeuges.
