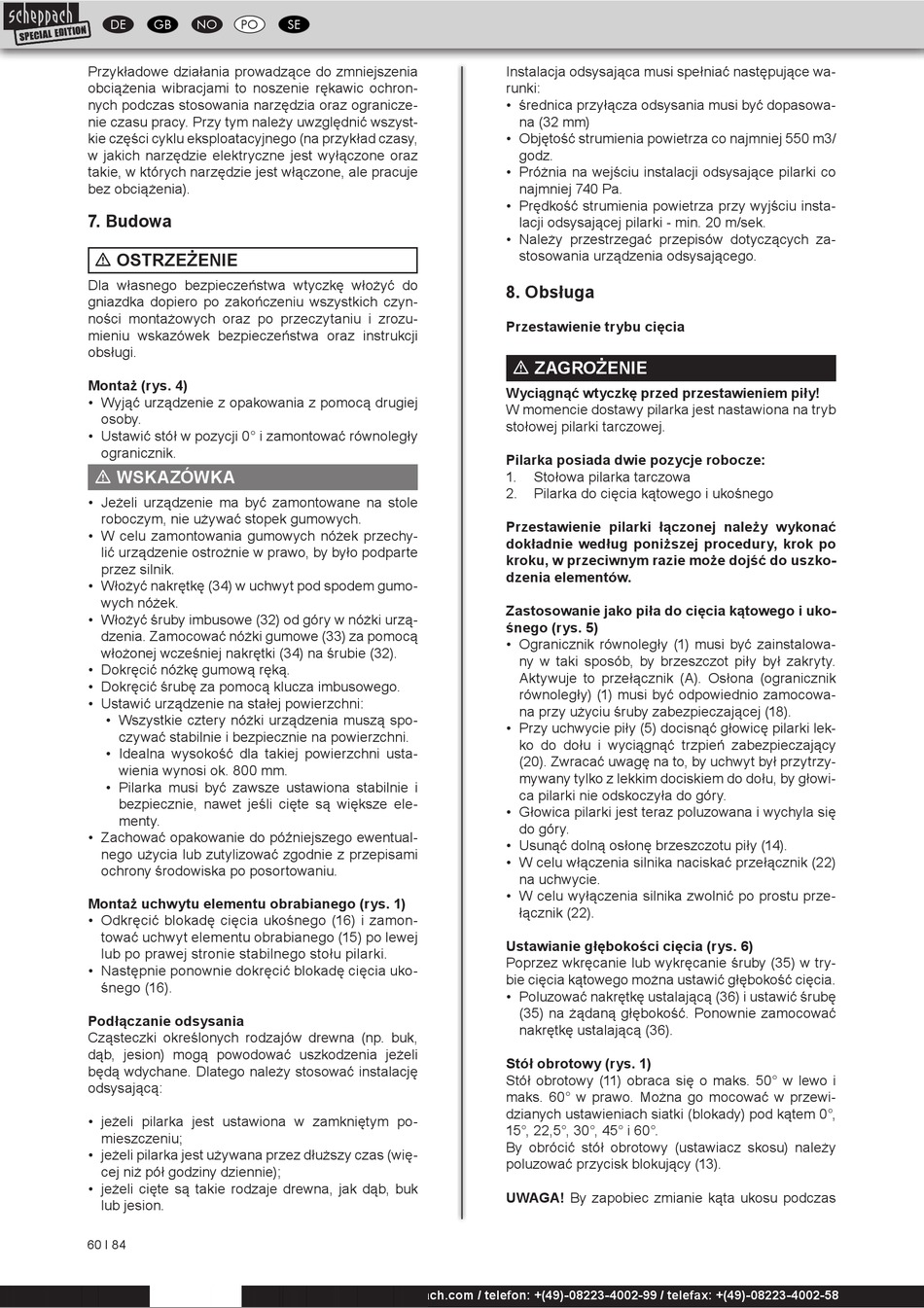

Przykładowe działania prowadzące do zmniejszenia
obciążenia wibracjami to noszenie rękawic ochron-
nych podczas stosowania narzędzia oraz ogranicze-
nie czasu pracy. Przy tym należy uwzględnić wszyst-
kie części cyklu eksploatacyjnego (na przykład czasy,
w jakich narzędzie elektryczne jest wyłączone oraz
takie, w których narzędzie jest włączone, ale pracuje
bez obciążenia).

7. Budowa

m OSTRZEŻENIE
Dla własnego bezpieczeństwa wtyczkę włożyć do
gniazdka dopiero po zakończeniu wszystkich czyn-
ności montażowych oraz po przeczytaniu i zrozu-
mieniu wskazówek bezpieczeństwa oraz instrukcji
obsługi.
Montaż (rys. 4)
• Wyjąć urządzenie z opakowania z pomocą drugiej
osoby.
• Ustawić stół w pozycji 0° i zamontować równoległy
ogranicznik.
m WSKAZÓWKA
• Jeżeli urządzenie ma być zamontowane na stole
roboczym, nie używać stopek gumowych.
• W celu zamontowania gumowych nóżek przechy-
lić urządzenie ostrożnie w prawo, by było podparte
przez silnik.
• Włożyć nakrętkę (34) w uchwyt pod spodem gumo-
wych nóżek.
• Włożyć śruby imbusowe (32) od góry w nóżki urzą-
dzenia. Zamocować nóżki gumowe (33) za pomocą
włożonej wcześniej nakrętki (34) na śrubie (32).
• Dokręcić nóżkę gumową ręką.
• Dokręcić śrubę za pomocą klucza imbusowego.
• Ustawić urządzenie na stałej powierzchni:
• Wszystkie cztery nóżki urządzenia muszą spo-
czywać stabilnie i bezpiecznie na powierzchni.
• Idealna wysokość dla takiej powierzchni usta-
wienia wynosi ok. 800 mm.
• Pilarka musi być zawsze ustawiona stabilnie i
bezpiecznie, nawet jeśli cięte są większe ele-
menty.
• Zachować opakowanie do późniejszego ewentual-
nego użycia lub zutylizować zgodnie z przepisami
ochrony środowiska po posortowaniu.
Montaż uchwytu elementu obrabianego (rys. 1)
• Odkręcić blokadę cięcia ukośnego (16) i zamon-
tować uchwyt elementu obrabianego (15) po lewej
lub po prawej stronie stabilnego stołu pilarki.
• Następnie ponownie dokręcić blokadę cięcia uko-
śnego (16).
Podłączanie odsysania
Cząsteczki określonych rodzajów drewna (np. buk,
dąb, jesion) mogą powodować uszkodzenia jeżeli
będą wdychane. Dlatego należy stosować instalację
odsysającą:
• jeżeli pilarka jest ustawiona w zamkniętym po-
mieszczeniu;
• jeżeli pilarka jest używana przez dłuższy czas (wię-
cej niż pół godziny dziennie);
• jeżeli cięte są takie rodzaje drewna, jak dąb, buk
lub jesion.
60 І 84
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002-58
GB SE FR DE GB FR DE GB FR
Instalacja odsysająca musi spełniać następujące wa-
runki:
• średnica przyłącza odsysania musi być dopasowa-
na (32 mm)
• Objętość strumienia powietrza co najmniej 550 m3/
godz.
• Próżnia na wejściu instalacji odsysające pilarki co
najmniej 740 Pa.
• Prędkość strumienia powietrza przy wyjściu insta-
lacji odsysającej pilarki - min. 20 m/sek.
• Należy przestrzegać przepisów dotyczących za-
stosowania urządzenia odsysającego.
8. Obsługa
Przestawienie trybu cięcia
m ZAGROŻENIE
Wyciągnąć wtyczkę przed przestawieniem piły!
W momencie dostawy pilarka jest nastawiona na tryb
stołowej pilarki tarczowej.
Pilarka posiada dwie pozycje robocze:
1. Stołowa pilarka tarczowa
2. Pilarka do cięcia kątowego i ukośnego
Przestawienie pilarki łączonej należy wykonać
dokładnie według poniższej procedury, krok po
kroku, w przeciwnym razie może dojść do uszko-
dzenia elementów.
Zastosowanie jako piła do cięcia kątowego i uko-
śnego (rys. 5)
• Ogranicznik równoległy (1) musi być zainstalowa-
ny w taki sposób, by brzeszczot piły był zakryty.
Aktywuje to przełącznik (A). Osłona (ogranicznik
równoległy) (1) musi być odpowiednio zamocowa-
na przy użyciu śruby zabezpieczającej (18).
• Przy uchwycie piły (5) docisnąć głowicę pilarki lek-
ko do dołu i wyciągnąć trzpień zabezpieczający
(20). Zwracać uwagę na to, by uchwyt był przytrzy-
mywany tylko z lekkim dociskiem do dołu, by głowi-
ca pilarki nie odskoczyła do góry.
• Głowica pilarki jest teraz poluzowana i wychyla się
do góry.
• Usunąć dolną osłonę brzeszczotu piły (14).
• W celu włączenia silnika naciskać przełącznik (22)
na uchwycie.
• W celu wyłączenia silnika zwolnić po prostu prze-
łącznik (22).
Ustawianie głębokości cięcia (rys. 6)
Poprzez wkręcanie lub wykręcanie śruby (35) w try-
bie cięcia kątowego można ustawić głębokość cięcia.
• Poluzować nakrętkę ustalającą (36) i ustawić śrubę
(35) na żądaną głębokość. Ponownie zamocować
nakrętkę ustalającą (36).
Stół obrotowy (rys. 1)
Stół obrotowy (11) obraca się o maks. 50° w lewo i
maks. 60° w prawo. Można go mocować w przewi-
dzianych ustawieniach siatki (blokady) pod kątem 0°,
15°, 22,5°, 30°, 45° i 60°.
By obrócić stół obrotowy (ustawiacz skosu) należy
poluzować przycisk blokujący (13).
UWAGA! By zapobiec zmianie kąta ukosu podczas
