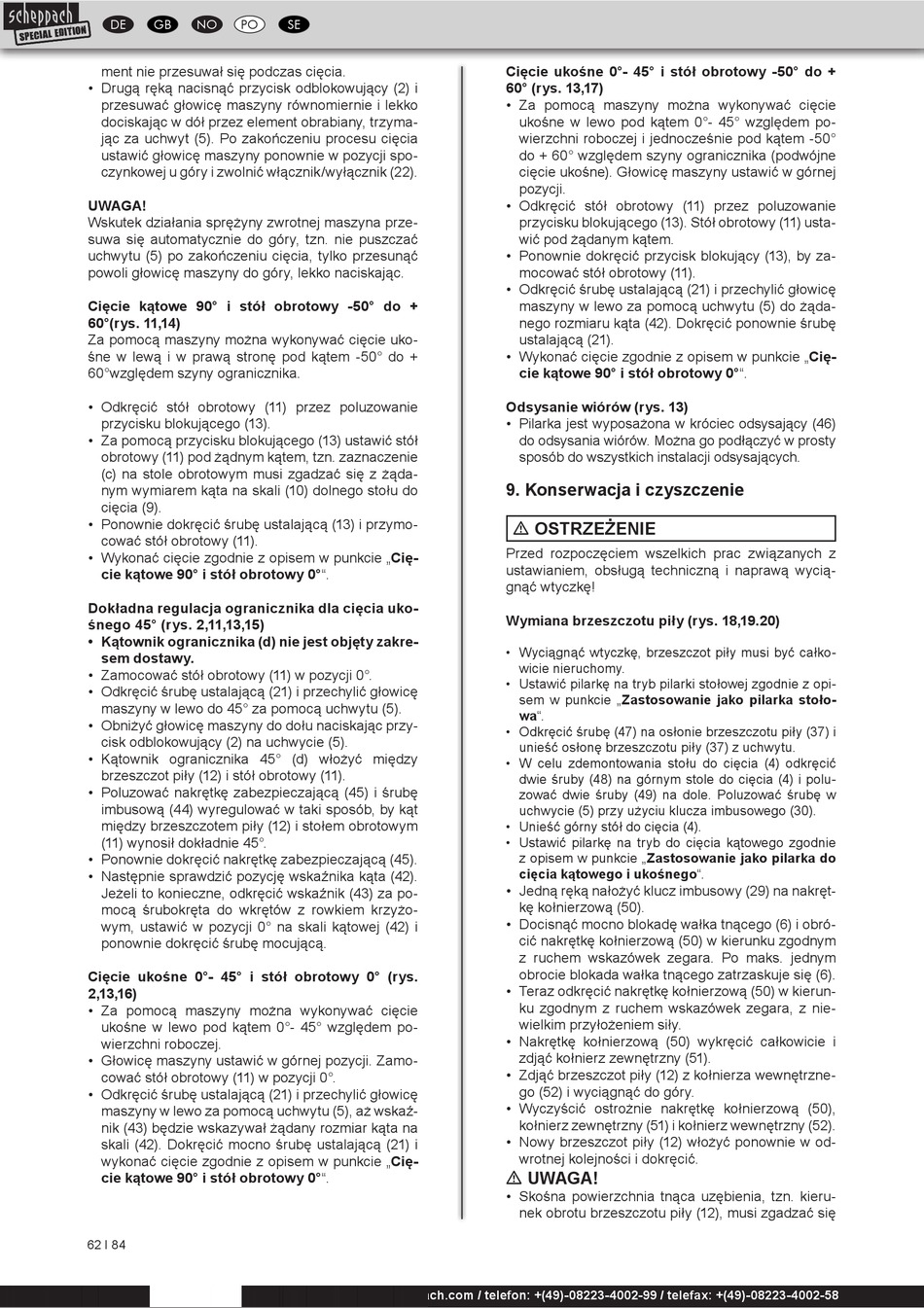

ment nie przesuwał się podczas cięcia.
• Drugą ręką nacisnąć przycisk odblokowujący (2) i
przesuwać głowicę maszyny równomiernie i lekko
dociskając w dół przez element obrabiany, trzyma-
jąc za uchwyt (5). Po zakończeniu procesu cięcia
ustawić głowicę maszyny ponownie w pozycji spo-
czynkowej u góry i zwolnić włącznik/wyłącznik (22).
UWAGA!
Wskutek działania sprężyny zwrotnej maszyna prze-
suwa się automatycznie do góry, tzn. nie puszczać
uchwytu (5) po zakończeniu cięcia, tylko przesunąć
powoli głowicę maszyny do góry, lekko naciskając.
Cięcie kątowe 90° i stół obrotowy -50° do +
60°(rys. 11,14)
Za pomocą maszyny można wykonywać cięcie uko-
śne w lewą i w prawą stronę pod kątem -50° do +
60°względem szyny ogranicznika.
• Odkręcić stół obrotowy (11) przez poluzowanie
przycisku blokującego (13).
• Za pomocą przycisku blokującego (13) ustawić stół
obrotowy (11) pod żądnym kątem, tzn. zaznaczenie
(c) na stole obrotowym musi zgadzać się z żąda-
nym wymiarem kąta na skali (10) dolnego stołu do
cięcia (9).
• Ponownie dokręcić śrubę ustalającą (13) i przymo-
cować stół obrotowy (11).
• Wykonać cięcie zgodnie z opisem w punkcie „Cię-
cie kątowe 90° i stół obrotowy 0°".
Dokładna regulacja ogranicznika dla cięcia uko-
śnego 45° (rys. 2,11,13,15)
• Kątownik ogranicznika (d) nie jest objęty zakre-
sem dostawy.
• Zamocować stół obrotowy (11) w pozycji 0°.
• Odkręcić śrubę ustalającą (21) i przechylić głowicę
maszyny w lewo do 45° za pomocą uchwytu (5).
• Obniżyć głowicę maszyny do dołu naciskając przy-
cisk odblokowujący (2) na uchwycie (5).
• Kątownik ogranicznika 45° (d) włożyć między
brzeszczot piły (12) i stół obrotowy (11).
• Poluzować nakrętkę zabezpieczającą (45) i śrubę
imbusową (44) wyregulować w taki sposób, by kąt
między brzeszczotem piły (12) i stołem obrotowym
(11) wynosił dokładnie 45°.
• Ponownie dokręcić nakrętkę zabezpieczającą (45).
• Następnie sprawdzić pozycję wskaźnika kąta (42).
Jeżeli to konieczne, odkręcić wskaźnik (43) za po-
mocą śrubokręta do wkrętów z rowkiem krzyżo-
wym, ustawić w pozycji 0° na skali kątowej (42) i
ponownie dokręcić śrubę mocującą.
Cięcie ukośne 0°- 45° i stół obrotowy 0° (rys.
2,13,16)
• Za pomocą maszyny można wykonywać cięcie
ukośne w lewo pod kątem 0°- 45° względem po-
wierzchni roboczej.
• Głowicę maszyny ustawić w górnej pozycji. Zamo-
cować stół obrotowy (11) w pozycji 0°.
• Odkręcić śrubę ustalającą (21) i przechylić głowicę
maszyny w lewo za pomocą uchwytu (5), aż wskaź-
nik (43) będzie wskazywał żądany rozmiar kąta na
skali (42). Dokręcić mocno śrubę ustalającą (21) i
wykonać cięcie zgodnie z opisem w punkcie „Cię-
cie kątowe 90° i stół obrotowy 0°".
62 І 84
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002-58
GB SE FR DE GB FR DE GB FR
Cięcie ukośne 0°- 45° i stół obrotowy -50° do +
60° (rys. 13,17)
• Za pomocą maszyny można wykonywać cięcie
ukośne w lewo pod kątem 0°- 45° względem po-
wierzchni roboczej i jednocześnie pod kątem -50°
do + 60° względem szyny ogranicznika (podwójne
cięcie ukośne). Głowicę maszyny ustawić w górnej
pozycji.
• Odkręcić stół obrotowy (11) przez poluzowanie
przycisku blokującego (13). Stół obrotowy (11) usta-
wić pod żądanym kątem.
• Ponownie dokręcić przycisk blokujący (13), by za-
mocować stół obrotowy (11).
• Odkręcić śrubę ustalającą (21) i przechylić głowicę
maszyny w lewo za pomocą uchwytu (5) do żąda-
nego rozmiaru kąta (42). Dokręcić ponownie śrubę
ustalającą (21).
• Wykonać cięcie zgodnie z opisem w punkcie „Cię-
cie kątowe 90° i stół obrotowy 0°".
Odsysanie wiórów (rys. 13)
• Pilarka jest wyposażona w króciec odsysający (46)
do odsysania wiórów. Można go podłączyć w prosty
sposób do wszystkich instalacji odsysających.

9. Konserwacja i czyszczenie

m OSTRZEŻENIE
Przed rozpoczęciem wszelkich prac związanych z
ustawianiem, obsługą techniczną i naprawą wycią-
gnąć wtyczkę!
Wymiana brzeszczotu piły (rys. 18,19.20)
• Wyciągnąć wtyczkę, brzeszczot piły musi być całko-
wicie nieruchomy.
• Ustawić pilarkę na tryb pilarki stołowej zgodnie z opi-
sem w punkcie „Zastosowanie jako pilarka stoło-
wa".
• Odkręcić śrubę (47) na osłonie brzeszczotu piły (37) i
unieść osłonę brzeszczotu piły (37) z uchwytu.
• W celu zdemontowania stołu do cięcia (4) odkręcić
dwie śruby (48) na górnym stole do cięcia (4) i polu-
zować dwie śruby (49) na dole. Poluzować śrubę w
uchwycie (5) przy użyciu klucza imbusowego (30).
• Unieść górny stół do cięcia (4).
• Ustawić pilarkę na tryb do cięcia kątowego zgodnie
z opisem w punkcie „Zastosowanie jako pilarka do
cięcia kątowego i ukośnego".
• Jedną ręką nałożyć klucz imbusowy (29) na nakręt-
kę kołnierzową (50).
• Docisnąć mocno blokadę wałka tnącego (6) i obró-
cić nakrętkę kołnierzową (50) w kierunku zgodnym
z ruchem wskazówek zegara. Po maks. jednym
obrocie blokada wałka tnącego zatrzaskuje się (6).
• Teraz odkręcić nakrętkę kołnierzową (50) w kierun-
ku zgodnym z ruchem wskazówek zegara, z nie-
wielkim przyłożeniem siły.
• Nakrętkę kołnierzową (50) wykręcić całkowicie i
zdjąć kołnierz zewnętrzny (51).
• Zdjąć brzeszczot piły (12) z kołnierza wewnętrzne-
go (52) i wyciągnąć do góry.
• Wyczyścić ostrożnie nakrętkę kołnierzową (50),
kołnierz zewnętrzny (51) i kołnierz wewnętrzny (52).
• Nowy brzeszczot piły (12) włożyć ponownie w od-
wrotnej kolejności i dokręcić.
m UWAGA!
• Skośna powierzchnia tnąca uzębienia, tzn. kieru-
nek obrotu brzeszczotu piły (12), musi zgadzać się
