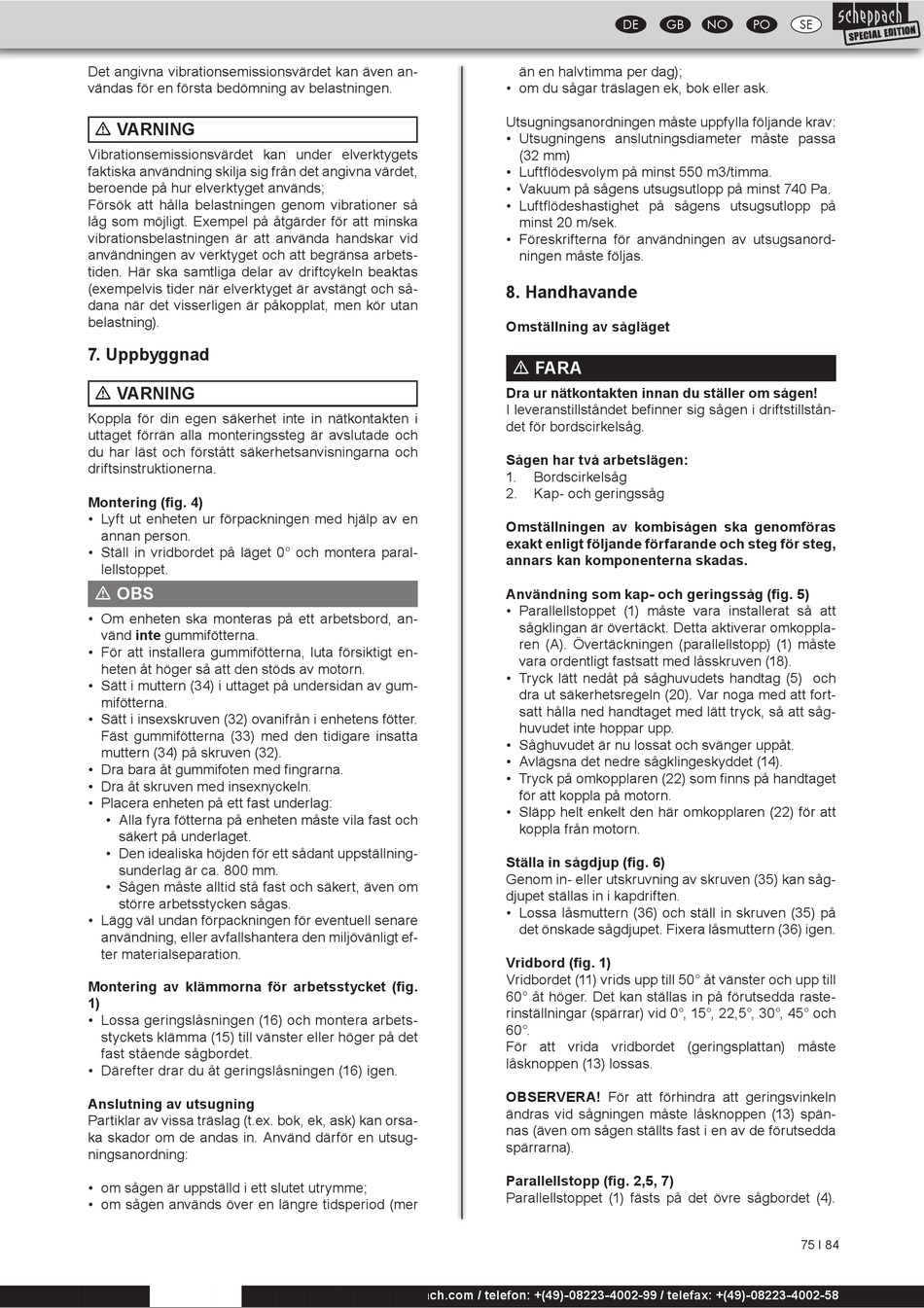

Det angivna vibrationsemissionsvärdet kan även an-
vändas för en första bedömning av belastningen.
m VARNING
Vibrationsemissionsvärdet kan under elverktygets
faktiska användning skilja sig från det angivna värdet,
beroende på hur elverktyget används;
Försök att hålla belastningen genom vibrationer så
låg som möjligt. Exempel på åtgärder för att minska
vibrationsbelastningen är att använda handskar vid
användningen av verktyget och att begränsa arbets-
tiden. Här ska samtliga delar av driftcykeln beaktas
(exempelvis tider när elverktyget är avstängt och så-
dana när det visserligen är påkopplat, men kör utan
belastning).

7. Uppbyggnad

m VARNING
Koppla för din egen säkerhet inte in nätkontakten i
uttaget förrän alla monteringssteg är avslutade och
du har läst och förstått säkerhetsanvisningarna och
driftsinstruktionerna.
Montering (fig. 4)
• Lyft ut enheten ur förpackningen med hjälp av en
annan person.
• Ställ in vridbordet på läget 0° och montera paral-
lellstoppet.
m OBS
• Om enheten ska monteras på ett arbetsbord, an-
vänd inte gummifötterna.
• För att installera gummifötterna, luta försiktigt en-
heten åt höger så att den stöds av motorn.
• Sätt i muttern (34) i uttaget på undersidan av gum-
mifötterna.
• Sätt i insexskruven (32) ovanifrån i enhetens fötter.
Fäst gummifötterna (33) med den tidigare insatta
muttern (34) på skruven (32).
• Dra bara åt gummifoten med fingrarna.
• Dra åt skruven med insexnyckeln.
• Placera enheten på ett fast underlag:
• Alla fyra fötterna på enheten måste vila fast och
säkert på underlaget.
• Den idealiska höjden för ett sådant uppställning-
sunderlag är ca. 800 mm.
• Sågen måste alltid stå fast och säkert, även om
större arbetsstycken sågas.
• Lägg väl undan förpackningen för eventuell senare
användning, eller avfallshantera den miljövänligt ef-
ter materialseparation.
Montering av klämmorna för arbetsstycket (fig.
1)
• Lossa geringslåsningen (16) och montera arbets-
styckets klämma (15) till vänster eller höger på det
fast stående sågbordet.
• Därefter drar du åt geringslåsningen (16) igen.
Anslutning av utsugning
Partiklar av vissa träslag (t.ex. bok, ek, ask) kan orsa-
ka skador om de andas in. Använd därför en utsug-
ningsanordning:
• om sågen är uppställd i ett slutet utrymme;
• om sågen används över en längre tidsperiod (mer
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002- 58
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002-58
DE GB FR DE GB FR DE GB
än en halvtimma per dag);
• om du sågar träslagen ek, bok eller ask.
Utsugningsanordningen måste uppfylla följande krav:
• Utsugningens anslutningsdiameter måste passa
(32 mm)
• Luftflödesvolym på minst 550 m3/timma.
• Vakuum på sågens utsugsutlopp på minst 740 Pa.
• Luftflödeshastighet på sågens utsugsutlopp på
minst 20 m/sek.
• Föreskrifterna för användningen av utsugsanord-
ningen måste följas.

8. Handhavande

Omställning av sågläget
m FARA
Dra ur nätkontakten innan du ställer om sågen!
I leveranstillståndet befinner sig sågen i driftstillstån-
det för bordscirkelsåg.
Sågen har två arbetslägen:
1.
2.
Omställningen av kombisågen ska genomföras
exakt enligt följande förfarande och steg för steg,
annars kan komponenterna skadas.
Användning som kap- och geringssåg (fig. 5)
• Parallellstoppet (1) måste vara installerat så att
sågklingan är övertäckt. Detta aktiverar omkoppla-
ren (A). Övertäckningen (parallellstopp) (1) måste
vara ordentligt fastsatt med låsskruven (18).
• Tryck lätt nedåt på såghuvudets handtag (5) och
dra ut säkerhetsregeln (20). Var noga med att fort-
satt hålla ned handtaget med lätt tryck, så att såg-
huvudet inte hoppar upp.
• Såghuvudet är nu lossat och svänger uppåt.
• Avlägsna det nedre sågklingeskyddet (14).
• Tryck på omkopplaren (22) som finns på handtaget
för att koppla på motorn.
• Släpp helt enkelt den här omkopplaren (22) för att
koppla från motorn.
Ställa in sågdjup (fig. 6)
Genom in- eller utskruvning av skruven (35) kan såg-
djupet ställas in i kapdriften.
• Lossa låsmuttern (36) och ställ in skruven (35) på
det önskade sågdjupet. Fixera låsmuttern (36) igen.
Vridbord (fig. 1)
Vridbordet (11) vrids upp till 50° åt vänster och upp till
60° åt höger. Det kan ställas in på förutsedda raste-
rinställningar (spärrar) vid 0°, 15°, 22,5°, 30°, 45° och
60°.
För att vrida vridbordet (geringsplattan) måste
låsknoppen (13) lossas.
OBSERVERA! För att förhindra att geringsvinkeln
ändras vid sågningen måste låsknoppen (13) spän-
nas (även om sågen ställts fast i en av de förutsedda
spärrarna).
Parallellstopp (fig. 2,5, 7)
Parallellstoppet (1) fästs på det övre sågbordet (4).
FR DE GB DE GB NO
Bordscirkelsåg
Kap- och geringssåg
