VEVOR RC-9002F Originalanleitung Seite 259

3. Rimuovere le due viti sulla sede del cuscinetto del tamburo , spostare in
avanti il tamburo del cavo e la sede del cuscinetto e rimuovere la sede del
cuscinetto e la staffa.
Rimuovere la cinghia intermedia.
4. Per installare una nuova cinghia, seguire la procedura inversa.
Sostituire il cavo d'acciaio
Sostituire i cavi danneggiati o usurati
Rimuovere il cavo dal tamburo
1. Rimuovere il cavo in eccesso dal tamburo attraverso la staffa.
2. Allentare le viti che fissano l'estremità del cavo alla parete del tamburo
portacavi.
3. Rimuovere l'estremità del cavo e gettare via il cavo di scarto.
Installazione di nuovi cavi
1. Per facilitare l'installazione del cavo, srotolare completamente la nuova
bobina del cavo e rimuovere con attenzione l'imballaggio del cavo. Il cavo
è dotato di elastico
Il tamburo presenta una curva di 30 gradi (4 pollici) all'estremità per
facilitare l'ingresso del cavo.
Tamburo.

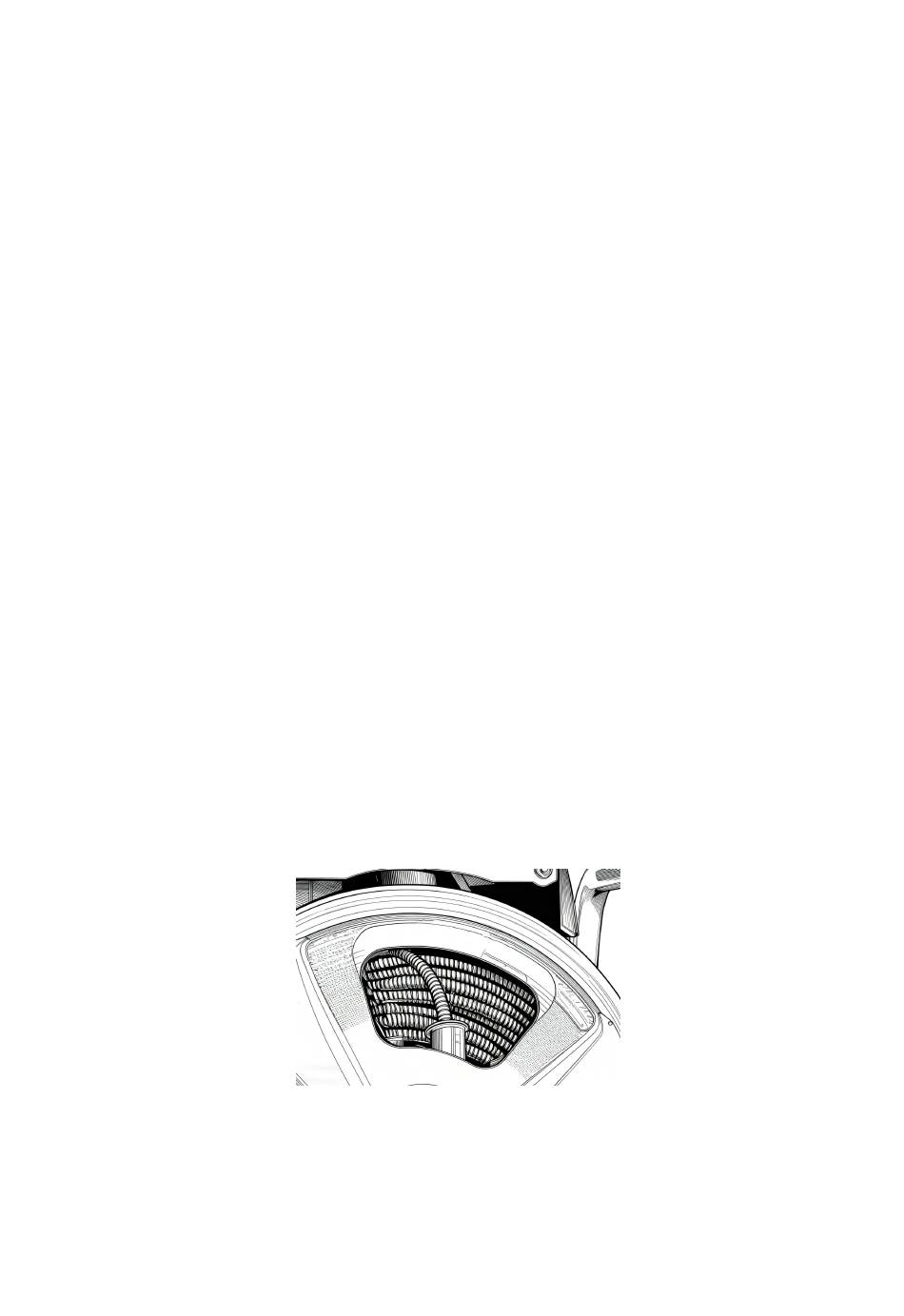

2. Inserire il cavo d'acciaio nel tamburo lungo il tubo curvo.
Il cavo deve essere avvolto in senso orario (vedere Figura 4 ).
Figura 3
(L'immagine è solo di riferimento e potrebbe differire dall'aspetto originale)
3. L'estremità del cavo d'acciaio è fissata al tamburo tramite viti .
4. Serrare le viti di fissaggio.
5. Avvolgere il cavo rimanente nel tamburo.
- 24 -
