MICRO-EPSILON combiSENSOR KSB6430-PROFINET Betriebsanleitung Seite 49

Anhang| Einbindung in TIA-Portal

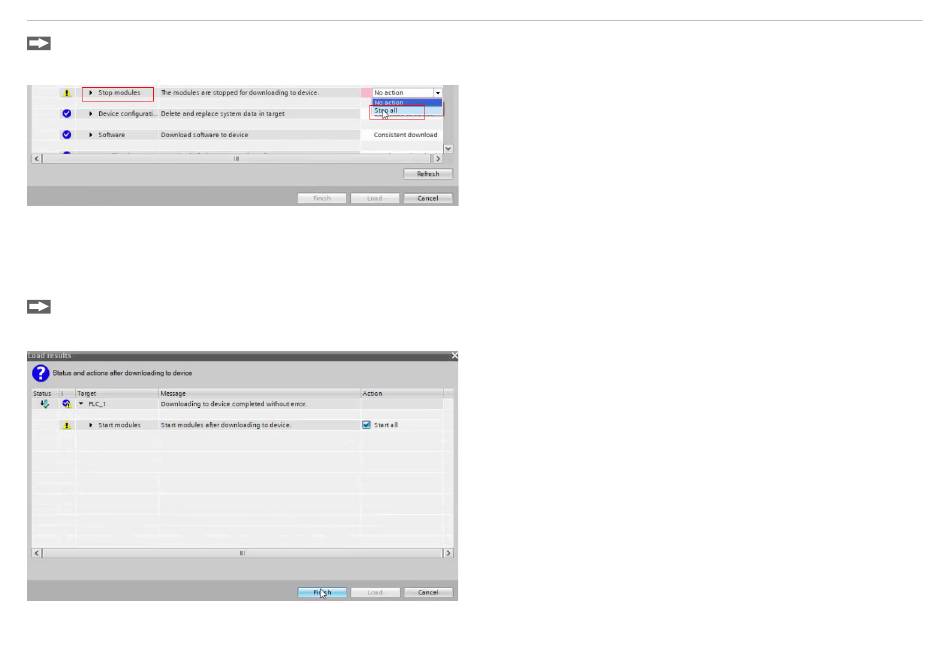

Wählen Sie die Option Stop all (Alle stoppen) unter Stop modules.
Die Gerätekonfiguration kann nur geladen werden, wenn sich die CPU im Betriebszustand STOP befindet.
i
Je nachdem, ob Sie ein neues Projekt erstellt oder ein bestehendes Projekt geöffnet haben, kann es notwendig sein, die
so genannten Zusatzinformationen zu überschreiben. Letzteres wird empfohlen, um einen aktuellen Datenbestand zu
gewährleisten. Dazu müssen Sie im gleichen Dialogfeld nach unten blättern und das Kontrollkästchen Alle überschreiben
unter Zusatzinformationen aktivieren.
Klicken Sie die Schaltfläche Load (Laden). Die SPS wird dadurch zum ersten Mal mit ihrer Umgebung bekannt gemacht. Der
Ladevorgang wird optisch durch eine rot blinkende LED des S7-Gerätes angezeigt.
Tritt kein Fehler auf, geht die S7 in den Betriebszustand RUN über, was durch die grüne RUN-LED angezeigt wird.
combiSENSOR 6430 PROFINET
Die Ergebnisse des Ladevorgangs werden in dem folgenden Dia-
logfeld angezeigt. Wenn der Vorgang erfolgreich abgeschlossen
wurde, starten Sie Ihr S7. Aktivieren Sie ggf. das Kontrollkästchen
Start all (Alle starten) und klicken Sie auf die Schaltfläche Finish
(Fertigstellen).
Seite 49
