Anschlussbelegung Versorgung, Trigger; Analog Output - Micro-Epsilon Combisensor Ksb6430-Profinet Betriebsanleitung

Installation und Montage
4.6.2

Anschlussbelegung Versorgung, Trigger

PIN Adernfarbe Signal
PC6200-3/4
1 braun +24VIN
2 weiß Null VIN
3 gelb TRI_IN+
4 grün TRI_IN-
Schirm
PC6200-3/4 ist ein 3 m langes, fertig konfektioniertes
Versorgungs- und Triggerkabel.
4.6.3

Analog Output

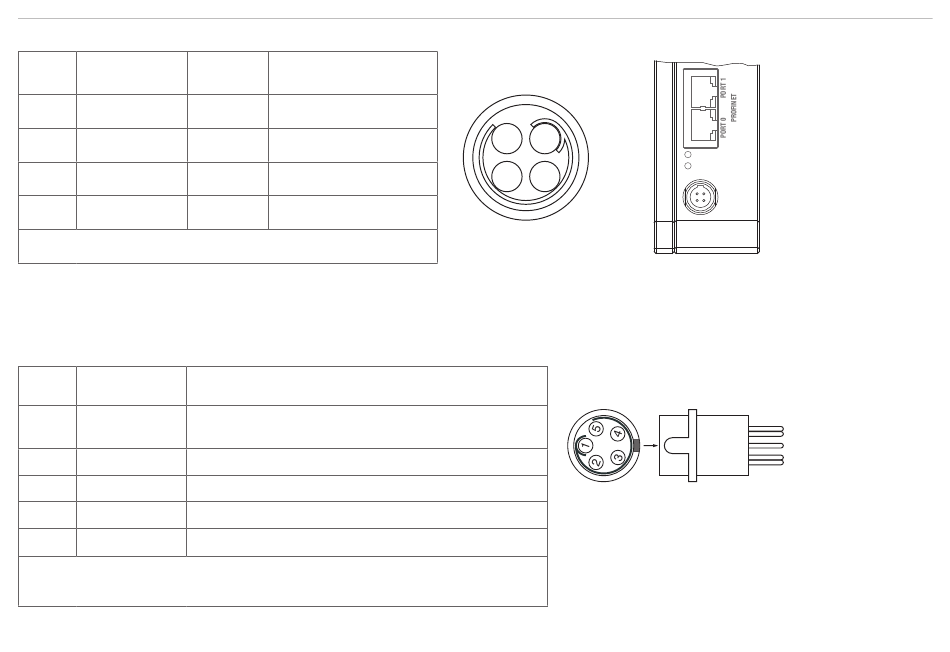

Die Signale werden über die 5-polige Einbaubuchse ausgegeben. Pin-Belegung siehe Zeichnung und Tabelle.
Adernfarbe
PIN Beschreibung
SCAC3/5
Differenzsignal (= Wirbelstromsignal - kapazitives
1 weiß
Signal) oder Dickensignal (0 ... 10 V)
2 grau kapazitives Signal 0 ... 10 V
3 gelb Wirbelstromsignal 0 ... 10 V
4 grün Temperatursignal des Sensors, nicht skaliert
5 braun GND
Das SCAC3/5 ist ein 3 m langes, fertig konfektioniertes 5-adriges Ausgangs-
kabel. Es wird optional als Zubehör geliefert.
combiSENSOR KSB6430 PROFINET
Beschreibung
+24 VDC Versorgung
GND Versorgung
Trigger IN+, TTL-Pegel
Trigger IN-
4
1
2
3
Ansicht: Lötseite, Versorgungseingang am
4-pol. ODU-Buchse Controller, 4-pol. Stecker
Lötstiftseite
Kabelstecker
BF
SF
POWER/TRIG.
KSB6430
Seite 21
