Installation und Montage
Umfangsklemmung
Diese Art der Sensormontage bietet die höchste Zuverlässigkeit, da der Sensor über sein zylindrisches Gehäuse flächig geklemmt
wird. Sie ist bei schwierigen Einbauumgebungen, zum Beispiel an Maschinen, Produktionsanlagen und so weiter zwingend erforder-
lich.

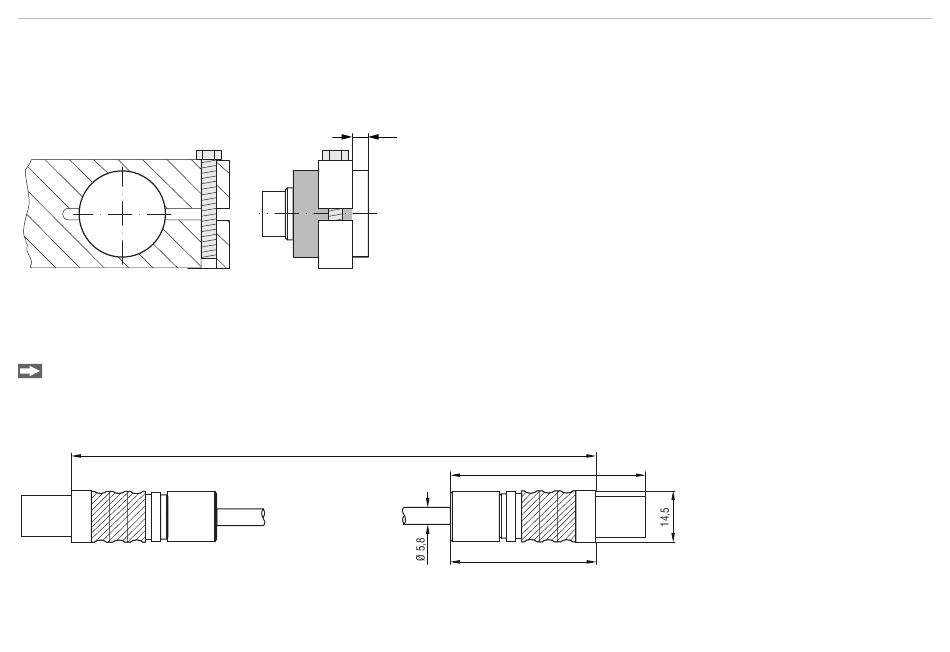

Abb. 7 Umfangsklemmung, Abmessungen in mm
4.3

Sensorkabel

Das Sensorkabel verbindet den Sensor mit dem Controller.
Verbinden Sie den Sensor mit dem Controller über das mitgelieferte Sensorkabel.
Der Anschluss erfolgt durch einfaches Stecken. Die Steckverbindung verriegelt selbstständig. Der feste Sitz kann durch Ziehen am
Steckergehäuse (Kabelbuchse) geprüft werden.
Abb. 8 Maßzeichnung Sensorkabel, Abmessungen in mm
combiSENSOR KSB6430 PROFINET
5
Montage mit
Spannzange
1000 (KC1) oder 1500 (KC1,5)
i
Zugkraft am Kabel ist unzulässig.
ca. 50
ca. 38
i
Ein beschädigtes Sensor-
kabel kann nicht repariert
werden.
Seite 17
