Funktionsprinzip, Optionen, Technische Daten
A
D D<A
Isolator (

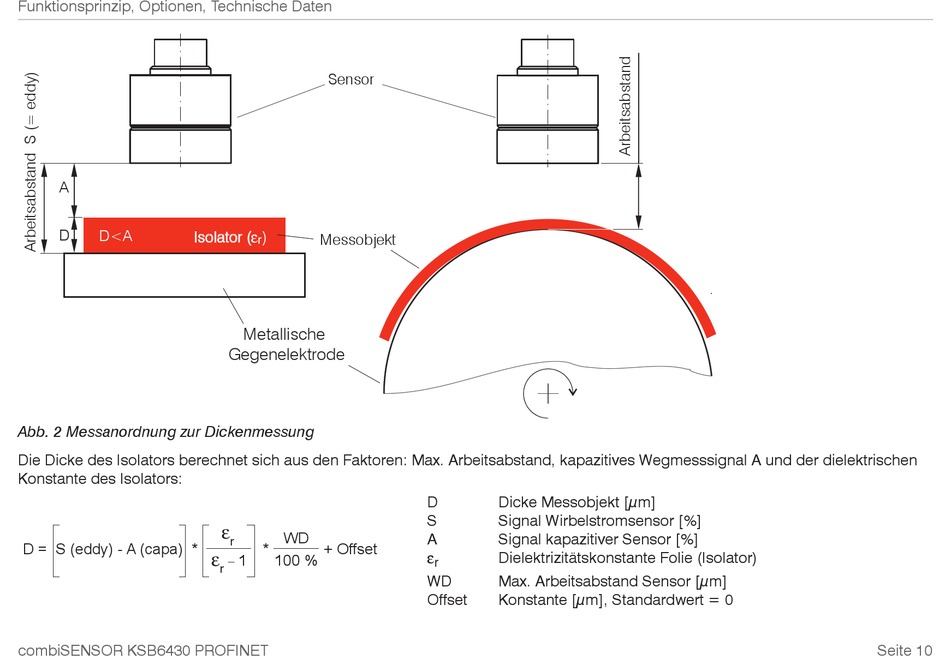

Abb. 2 Messanordnung zur Dickenmessung
Die Dicke des Isolators berechnet sich aus den Faktoren: Max. Arbeitsabstand, kapazitives Wegmesssignal A und der dielektrischen
Konstante des Isolators:
D = S (eddy) - A (capa) *
combiSENSOR KSB6430 PROFINET
Sensor
)
Messobjekt
r
Metallische
Gegenelektrode

WD
r
* + Offset

1 100 %

r
D Dicke Messobjekt [µm]
S Signal Wirbelstromsensor [%]
A Signal kapazitiver Sensor [%]
e
Dielektrizitätskonstante Folie (Isolator)
r
WD Max. Arbeitsabstand Sensor [µm]
Offset Konstante [µm], Standardwert = 0
