Beispiele

Beispiel 1: PKW-Teil und Steuerwort / Sollwert

Beispiel für die Anwendung von PPOs Typ 1 zur
Änderung der Rampenanstiegszeit (Parameter 207)
auf 10 s und zur Auslösung eines Starts und einer
Drehzahlregelung von 50% (Parameter 512: FC-
Profil = Werkseinstellung).
ACHTUNG!
Geänderte Parameter werden nur dann
dauerhaft (netzausfallsicher) im EEProm des
VLTs gespeichert, wenn dies mit Parameter 971
nach der Parameteränderung angestoßen wird.

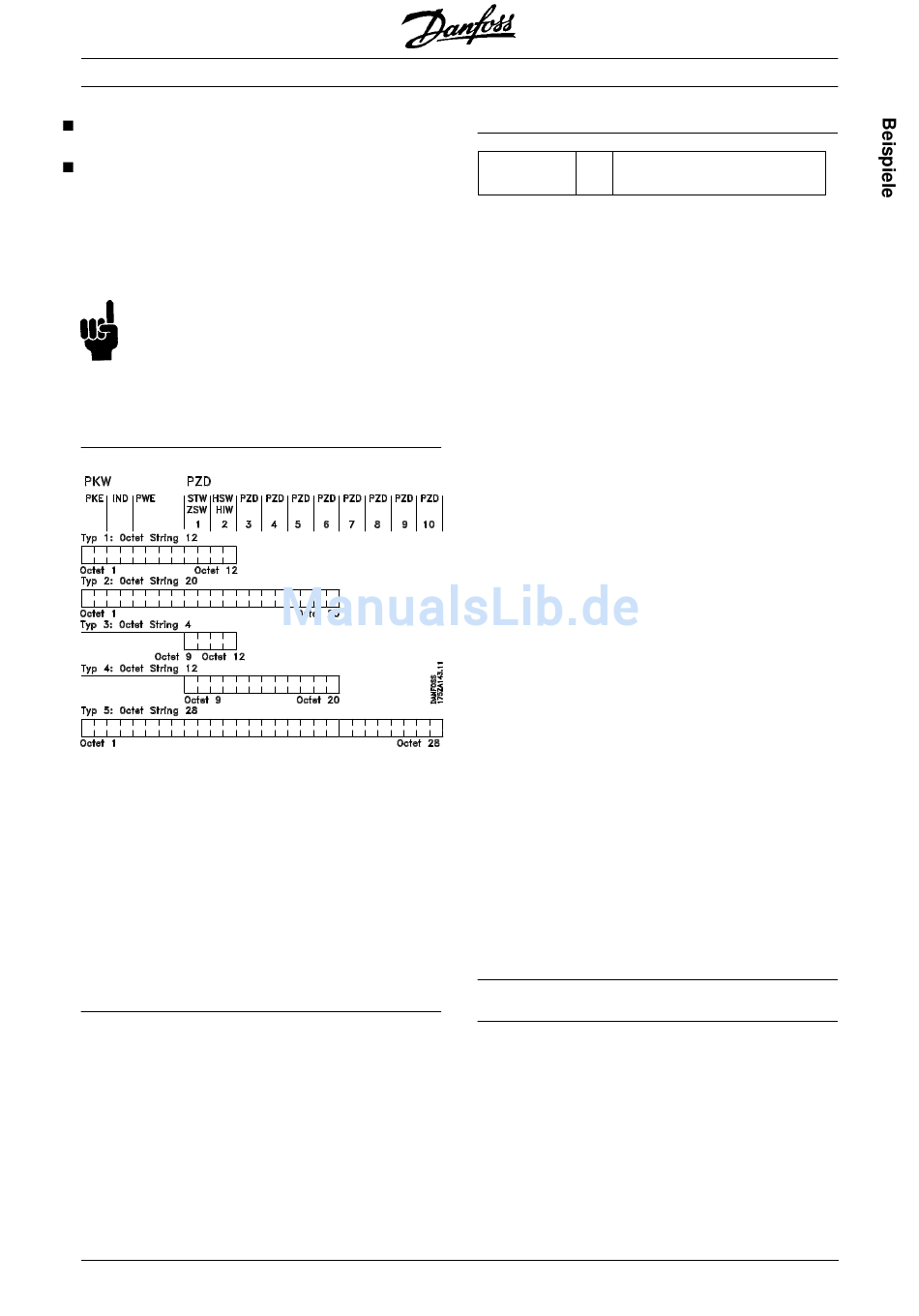

PPO, Parameter-Prozessdaten-Objekt
PZD Prozessdaten
PKW Parameter-Kennung
PKE Parameter-Kennung (Bytes 1, 2)
PKE-Verarbeitung s.u.
I N D Subindex (Byte 3), (Byte 4 nicht genutzt)
PWE Parameterwert (Bytes 5 bis 8)
STW Steuerwort
ZSW Zustandswort
HSW Hauptsollwert
HIW Hauptistwert
PKW
MG.10.E4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
VLT ® 5000 PROFIBUS
PKE-Parameterkennungen
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
AK SPM
AK: Auftrag/Antwort-Kennungen
SPM: Toggle-Bit für Spontanmeldungen
PNU: Parameter Nummer
PKE-Teil (Byte 1-2)
Der AK-Teil bestimmt, wofür der PKW-Teil verwen-
det werden soll.
Muss ein Parameter geändert werden, ist Wert 2
oder 3 zu wählen; hier wurde 3 ausgewählt, da
Parameter 207 sich auf ein Doppelwort (32 Bit)
bezieht.
SPM-Bit
In dem Beispiel wird die Funktion „Spontanmel-
dungen" nicht benötigt (Parameter 917 = OFF) und
daher das SPM-Bit auf 0 gesetzt.
PNU = Parameternummer
Die Parameternummer wird auf: 207 = CF Hex ge-
setzt. Das heißt, der Wert für den gesamten PKE-
Teil beträgt 30CF Hex.
IND (Bytes 3-4)
Wird bei Lesen/Ändern von Parameter mit Sub-
index verwendet, zum Beispiel bei Parameter 915.
Bei dem Beispiel sind die Bytes 3 und 4 auf
00Hex gesetzt.
PWE (Bytes 5-8)
Den Datenwert von Parameter 207 auf 10,00 s
ändern. Der übertragene Wert muss 1000 sein, da
der Umrechnungsindex für Parameter 207 -2 ist,
das heißt, der von der VLT empfangene Wert wird
durch 100 geteilt, so dass der VLT 1000 als 10,00
„versteht". 1000 entspricht 03E8Hex.
PZD (Prozessdaten)
STW (Steuerwort)
Die folgenden Bitmuster setzen alle notwendigen
Startbefehle:
15 .... ...0 <=> Bit-Nummer
0 000 0100 0111 111 1 <=> 047FHex.
PNU
(Bereich: 0-15)
(Bereich: 1-990)
