Anschluss der Kabelabschirmung
Die Abschirmung des PROFIBUS-Kabels muss im-
mer an beiden Seiten großflächig, niederohmig
aufgelegt sein. Grundsätzlich sollte an allen
PROFIBUS-Stationen der Schirm großflächig und
niederohmig aufgelegt werden. Es ist sehr wichtig,
auch bei hohen Frequenzen eine Erdung mit
niedriger Impedanz zu haben. Dies kann durch
eine Verbindung der Abschirmungs-Oberfläche an
Erde erzielt werden, z.B. mit Hilfe eines Kabelbü-
gels oder einer leitfähigen Kabelbuchse.
Die Serie VLT5000 ist mit verschiedenen Klammern
und Stützen versehen, um eine einwandfreie Schir-
mung des PROFIBUS-Kabels zu gewährleisten.

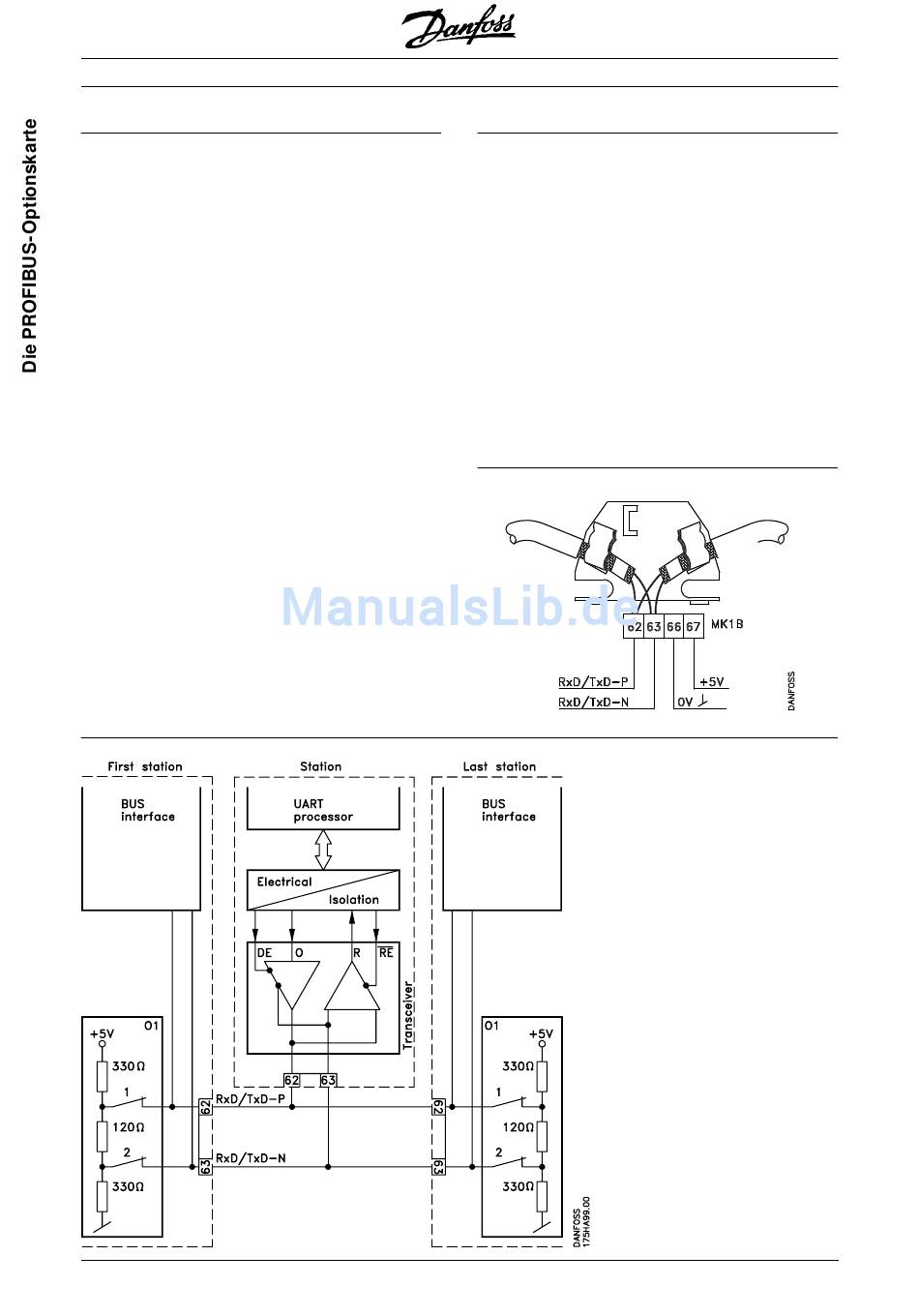

Die Schirmverbindung ist in der folgenden Abbil-
dung dargestellt.
Prinzipskizze, Busanschluss
8
VLT ® 5000 PROFIBUS
Erdung
Es ist wichtig, dass alle am PROFIBUS-Netz ange-
schlossenen Stationen an das gleiche Erdpotential
angeschlossen sind. Die Erdung muss eine niedri-
ge Hochfrequenzimpedanz haben, was durch Ver-
binden einer möglichst großen Oberfläche des
Schutzgehäuses an Erde möglich ist, z.B. durch
Montage des VLT5000
wand.
Besonders bei großen Abständen zwischen den
Stationen eines PROFIBUS-Netzes kann ein zu-
sätzlicher Einsatz von Potentialausgleichskabeln
für den Anschluss der einzelnen Stationen an das
selbe Erdpotential erforderlich sein.
Busanschluss
MG.10.E4.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
an eine leitfähige Rück-
